UG编程加工设置刀柄

1、虽然超过这个范围值也能装刀进行加工。但是稳定性会降低。

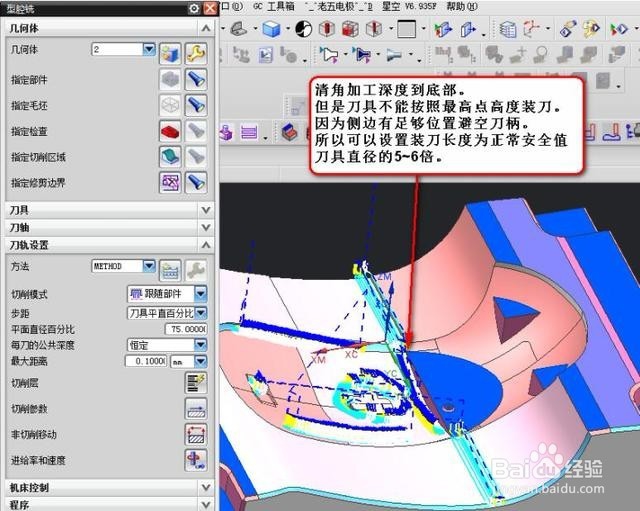

2、但是并不是所有的深腔位置都加工不了。只要侧边位置能够避开刀柄大小的位置，其实是可以加工的。

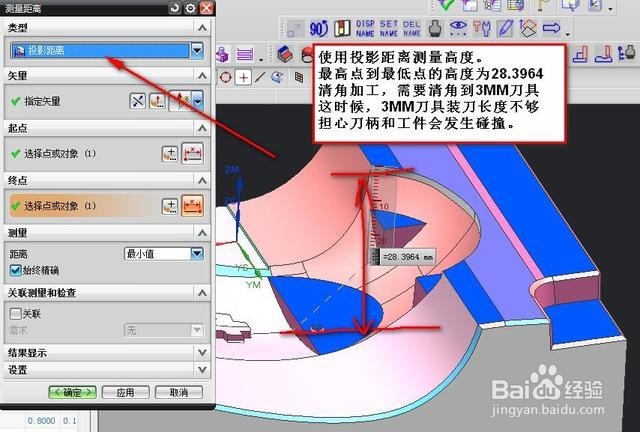

模具的表面高低落差有时较大的时候，用肉眼就不好分辨，避开位置。这个时候，加工过程中就需要通过设置刀柄来实际测量和避开工件加工。

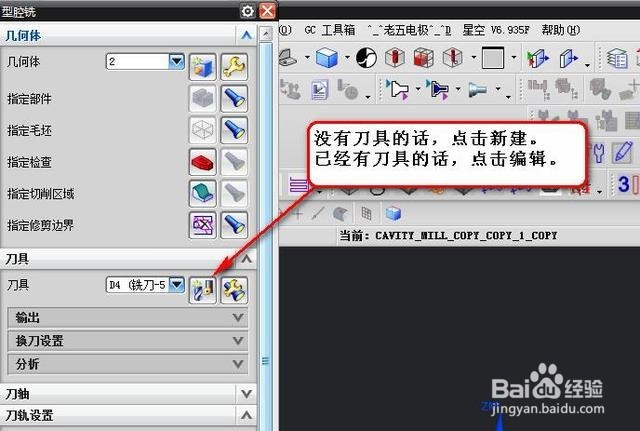

3、在创建刀具时候我们可以设置，假如已经有刀具的话，通过编辑功能一样可以设置。

4、优先设置好长度，这里的长度是指刀具装夹时，伸出刀柄的长度距离。

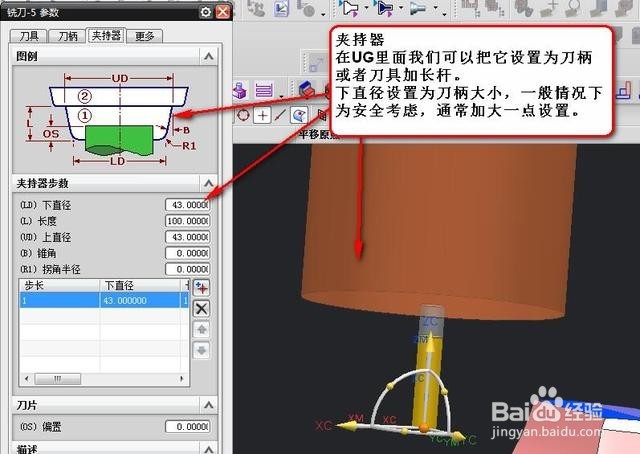

5、设置好装刀长度以后，点击上面的夹持器，设置刀柄大小。

假如需要设置加长杆的话，也可以通过夹持器设置。

6、设置夹持器时，输入需要使用的刀柄大小直径。

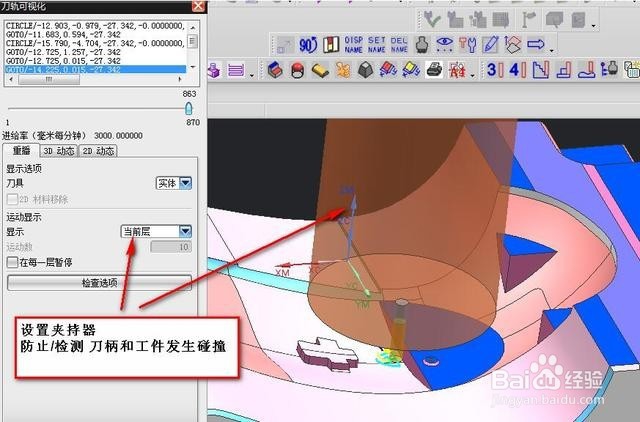

生成的刀轨以后，可以过切检查。以及通过生成旁边的第三个选项确认刀轨。

查看下刀柄是否和工件保持有效的安全距离。
