XLF电缆分支器安装方法

1、    以 XLF-1/120/50 为例：产品型号 XLF-1/120/50 表示，紫铜系列，干线电缆 120mm，支线电缆 50mm 线缆分支器。

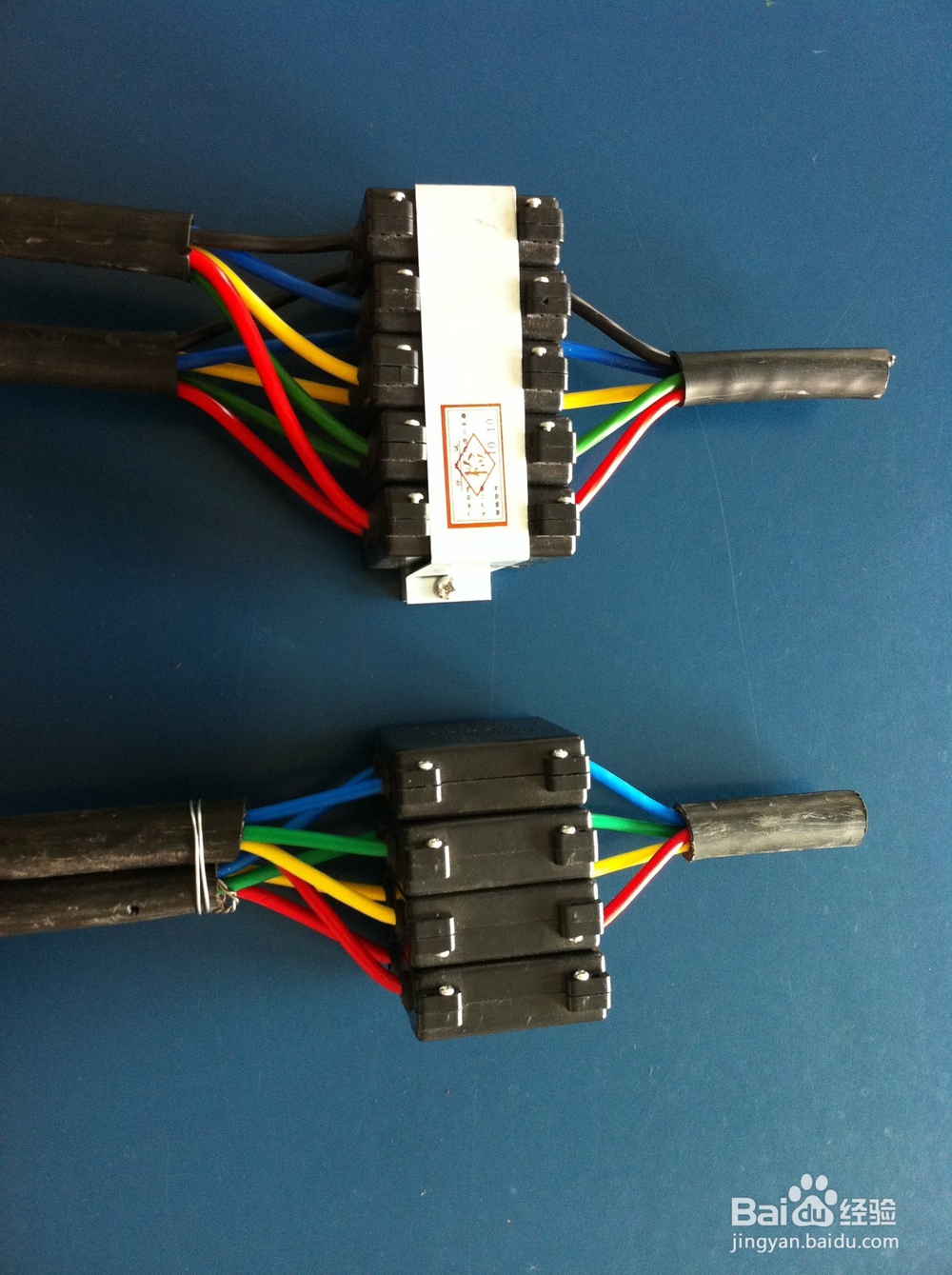

安装步骤一：在已铺设好的干线电缆上选择支线电缆连接点。如单线分支将支线电缆缆头剥去外层护套，裸露电缆导体缆芯长度约60mm 备用。

2、安装步骤二：在干线电缆连接处同样剥去外层护套裸露导体缆芯（无需截断干线电缆）约 60mm。

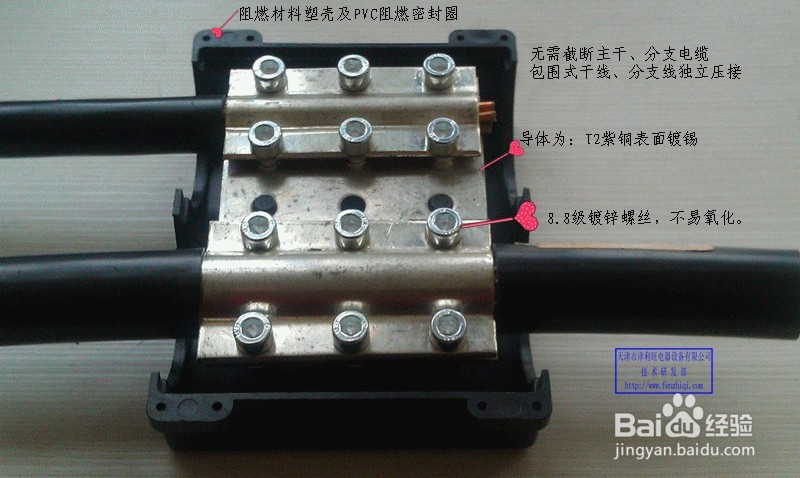

3、安装步骤三：拆除线缆分支器外壳，松开 120mm 干线端螺丝。环绕干线电缆缆芯导体，分别将螺丝压紧。同理，将分支器支线端与50mm 直线电缆压紧。紧固后支线电缆可承受近 800KG 平缓拉力。

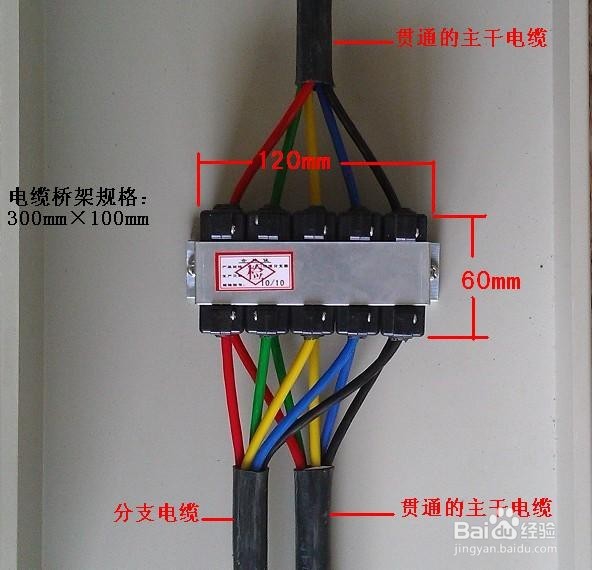

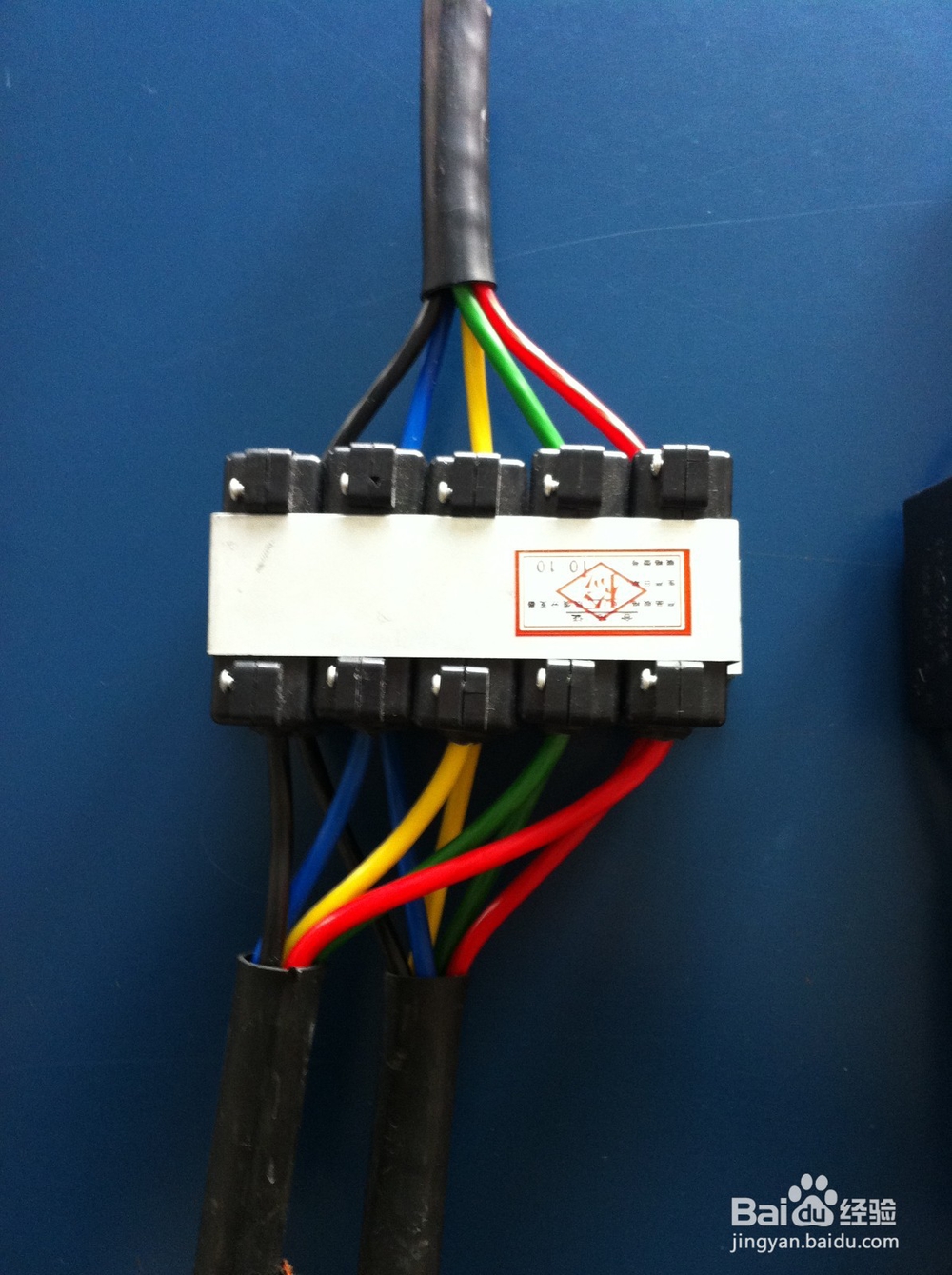

4、安装步骤四：将分支器左右塑壳对扣，扭紧螺丝即可。调整平稳后，用扎带扎紧干线与支线电缆并固定于电缆桥架支架上。待试电运行无异常，将防窃电铅封封好，盖好桥架上盖。
