用UG创建多用小工具

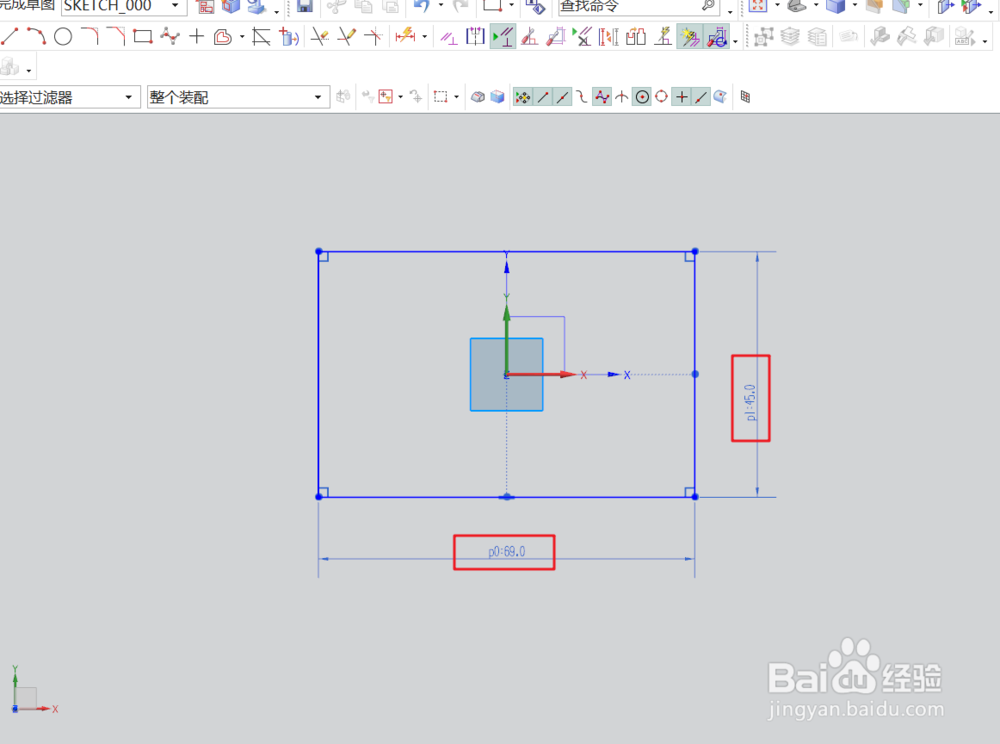

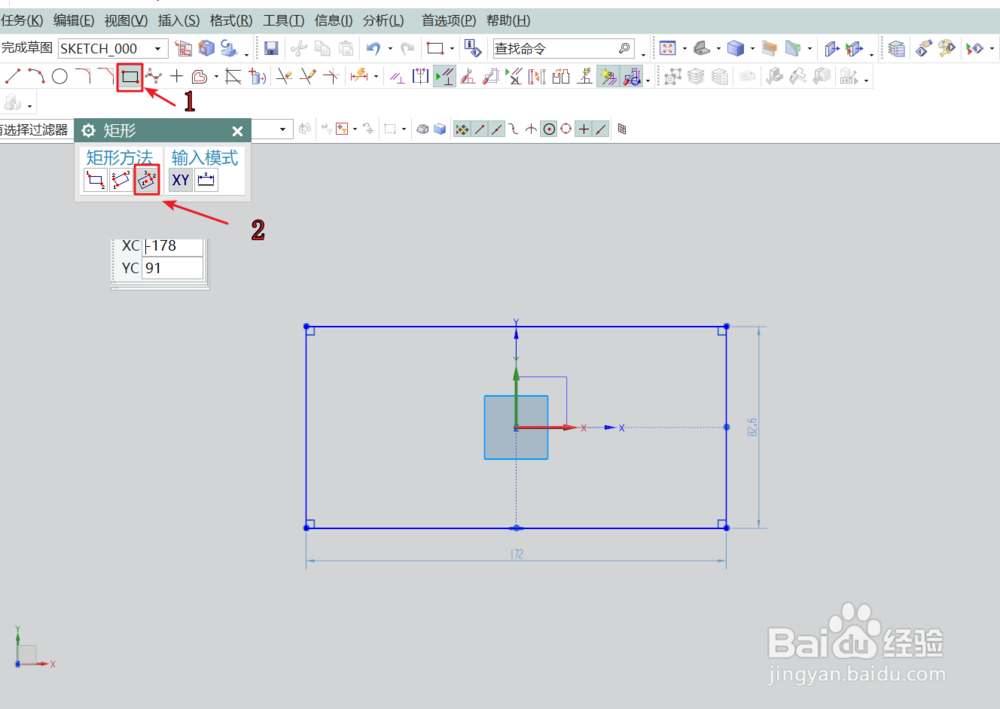

1、 新建建模文件，先绘出小工具的外形轮廓。选用XY平面为草绘平面，进入草绘模式；用矩形以坐标原点为中心，绘一对称于原点的矩形；并根据游标卡尺所量的数对矩形的长宽进行修改。得到小工具的最大轮廓。

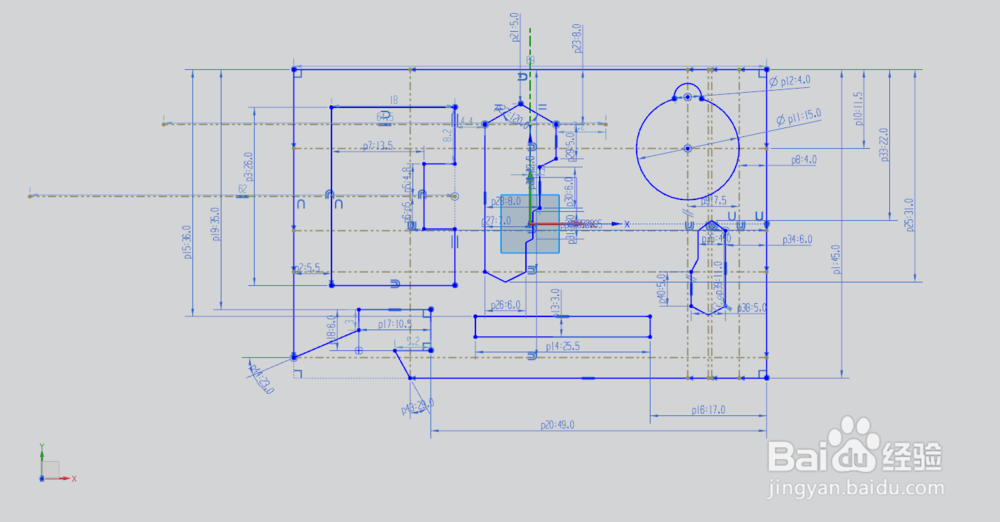

2、 接着绘小工具内的功能区，用草图中的偏置线进行参考，绘出大致图形后对相应数值进行定位定长修改。最后完成草图的绘制。

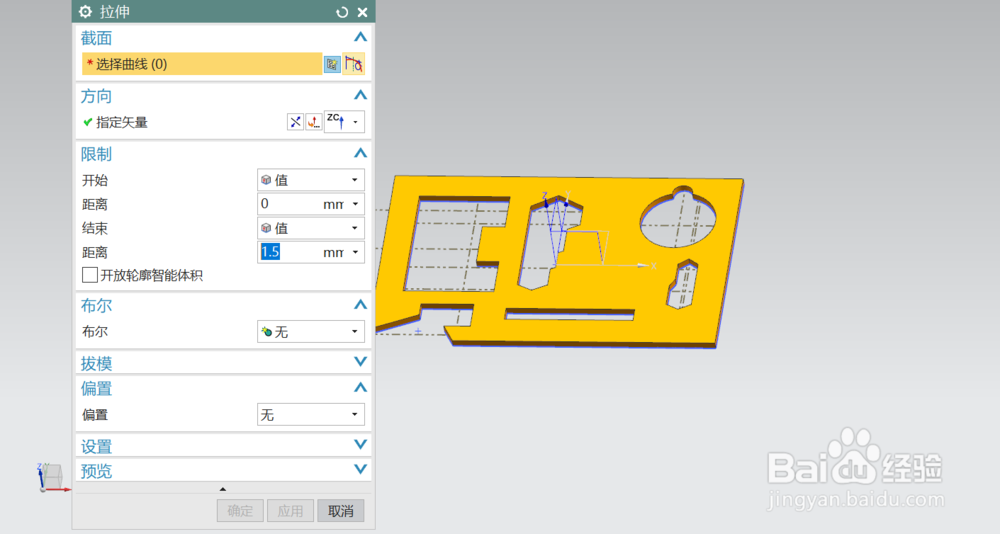

3、利用拉伸，以绘好的草图为截面线，拉出小工具的厚度。

4、 将右下角的圆孔加上，并大致的为四边倒大圆角；细致的倒角最后调整。

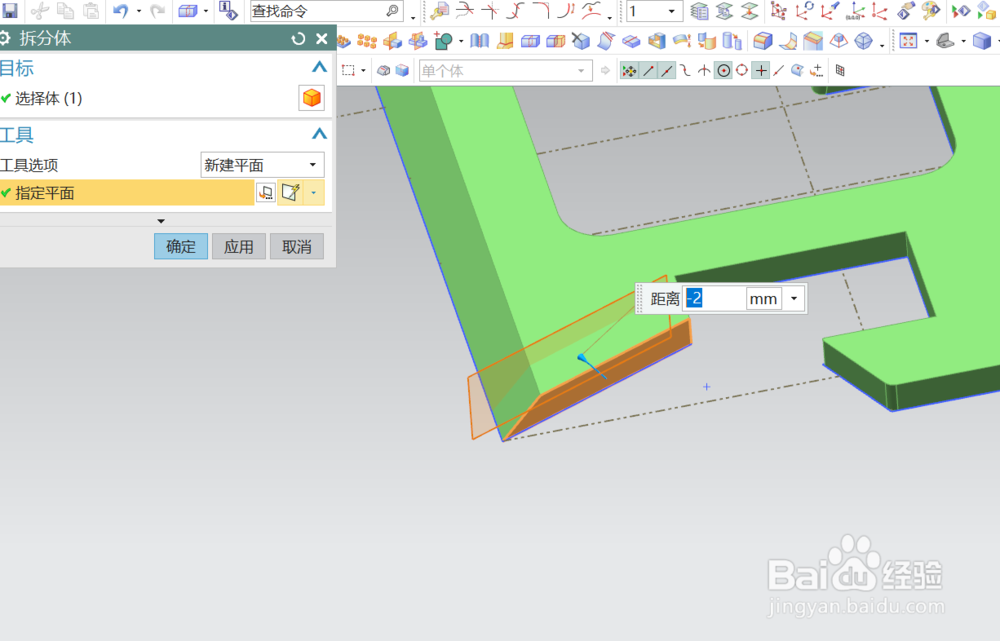

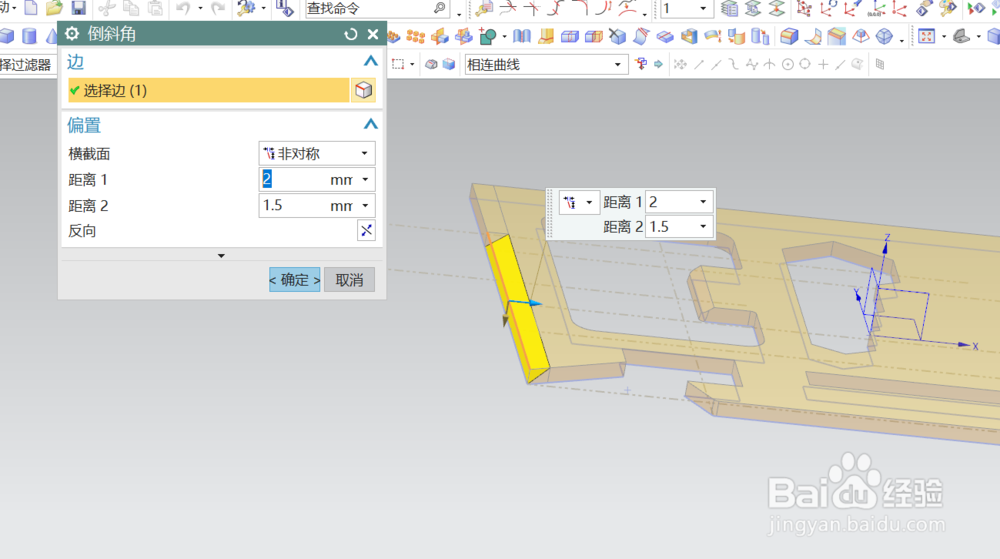

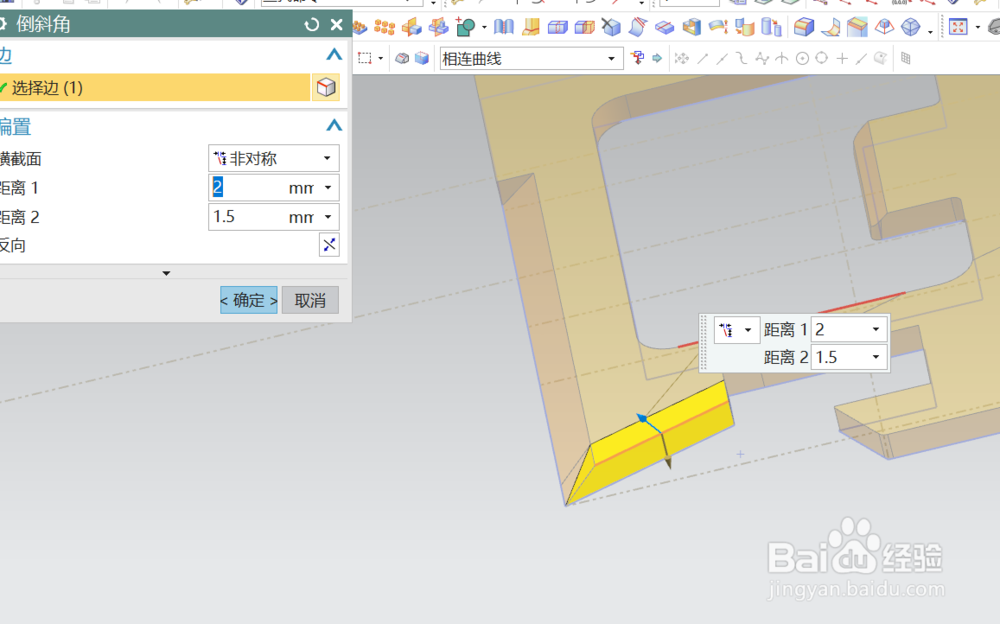

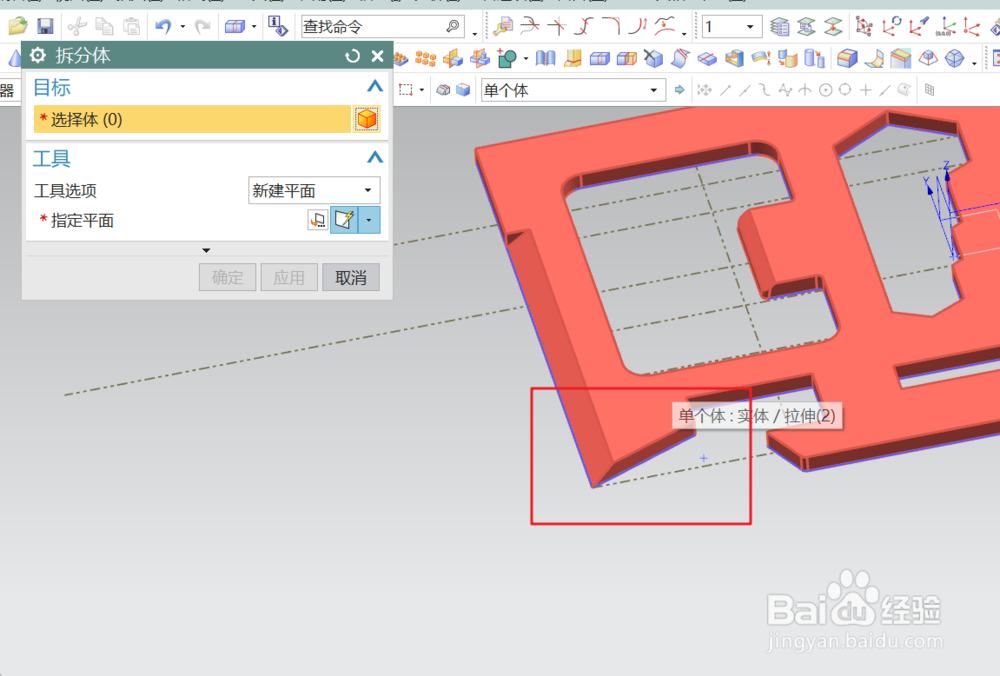

5、 对小工具的外形进行修改。 首先创建出左边的刀锋效果，用拆分体工具对刀锋处进行拆分然后进行倒角，即可得到刀锋效果。最后记得将拆开的对象再次合并。

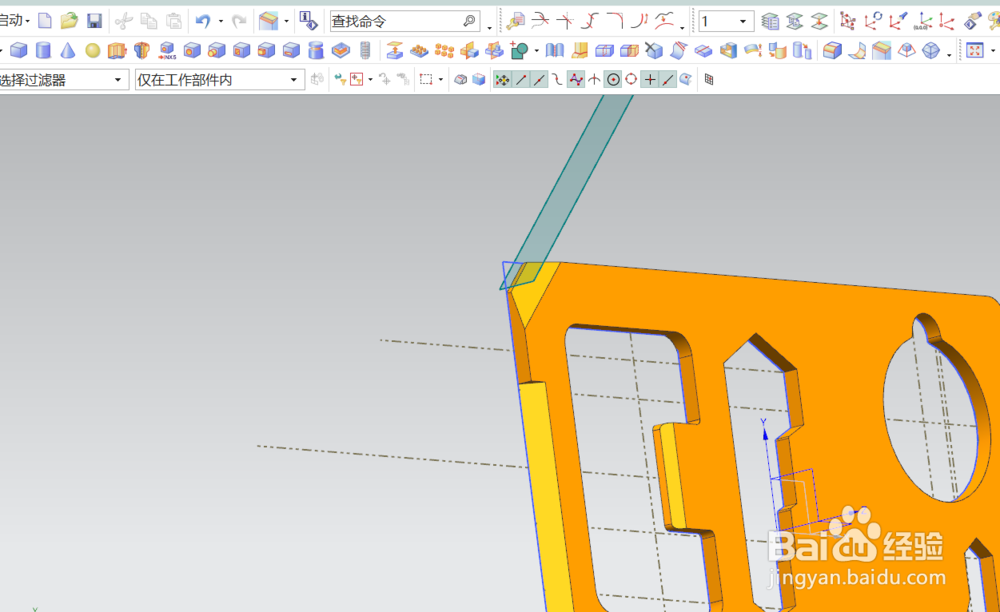

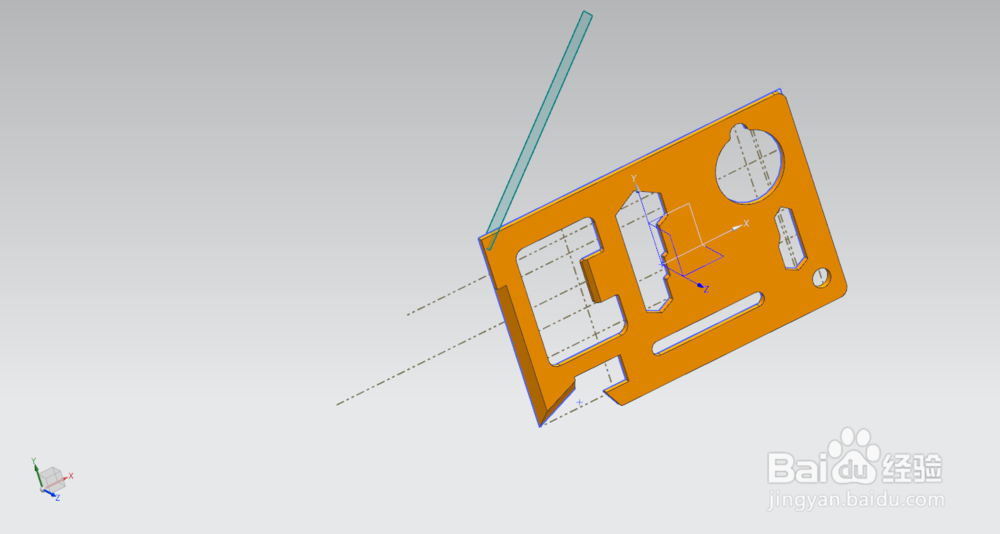

6、 一字螺丝刀位，也同样用拆分倒角可得到，不过在开始前，要先建一基准面将对角切去一部分（可用修剪体）。

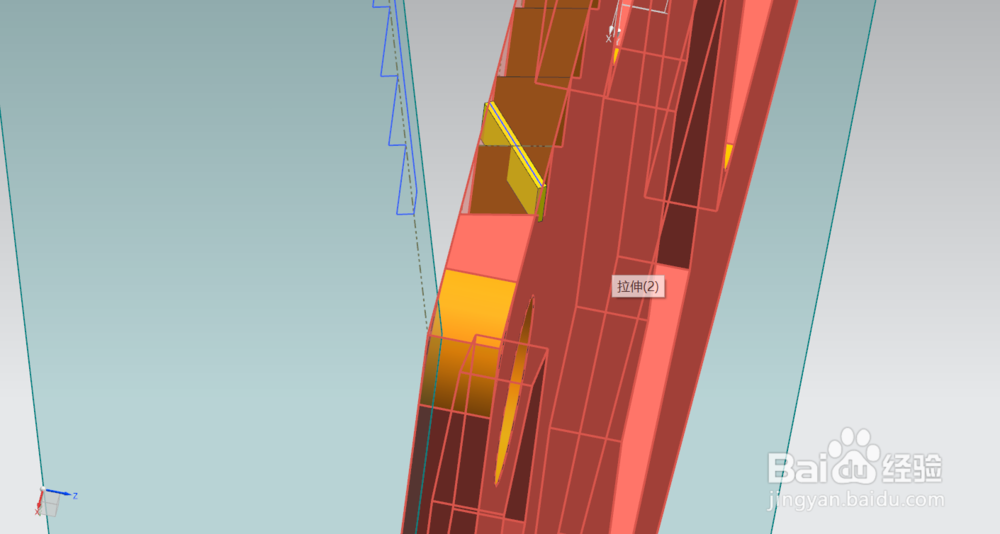

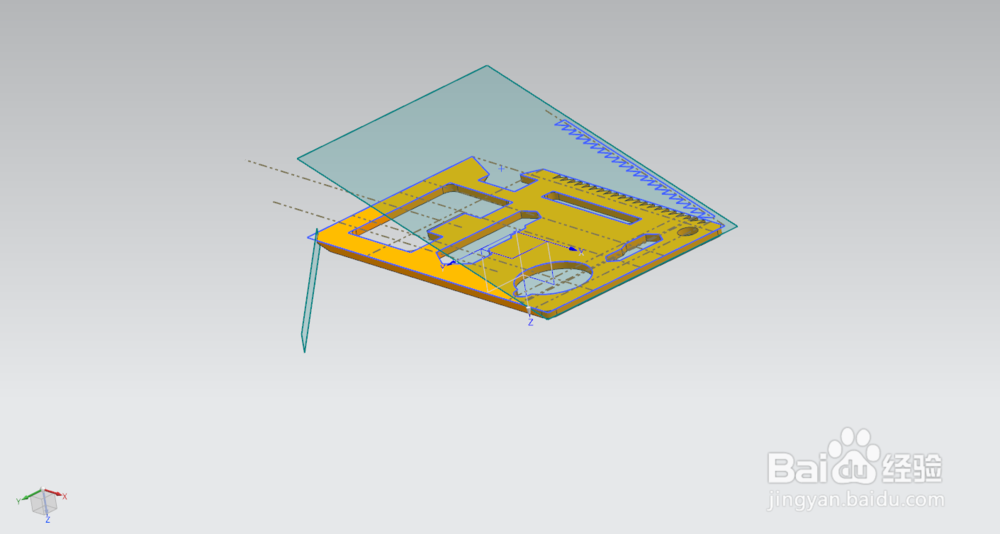

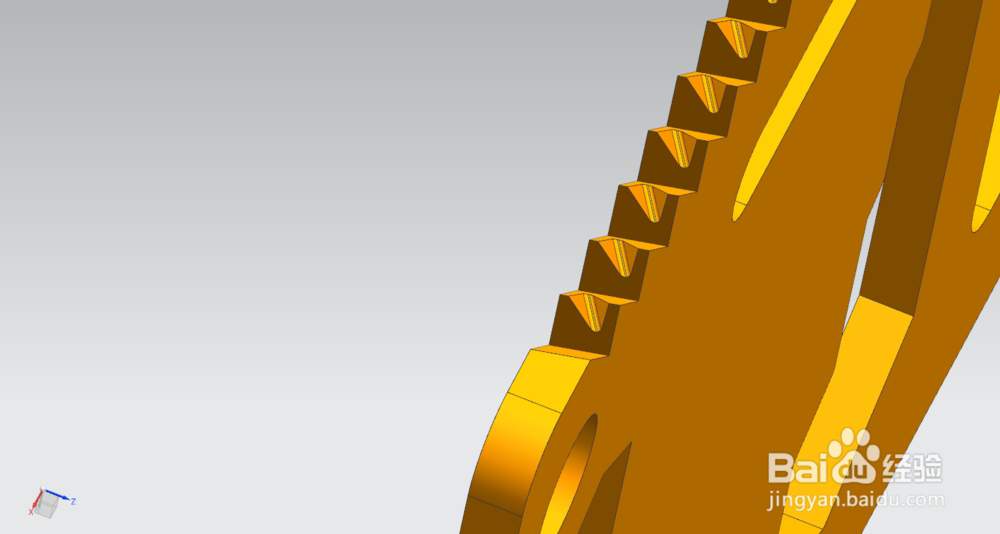

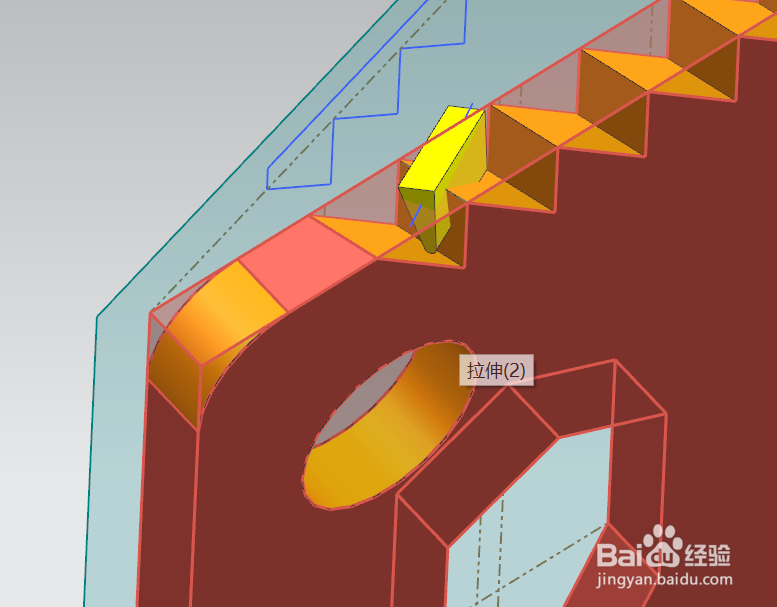

7、双排交错锯的创建 因为该锯形的主体锋面有斜的，所以先创建一有角度的基准，在该基准中绘出锯齿，拉伸出实体与小工具进行布尔求差，可得到一面锯齿。在锯齿上选一平面草绘出将锯齿一分为二的实体，最后用阵列工具和布尔工具得到双排交错锯。

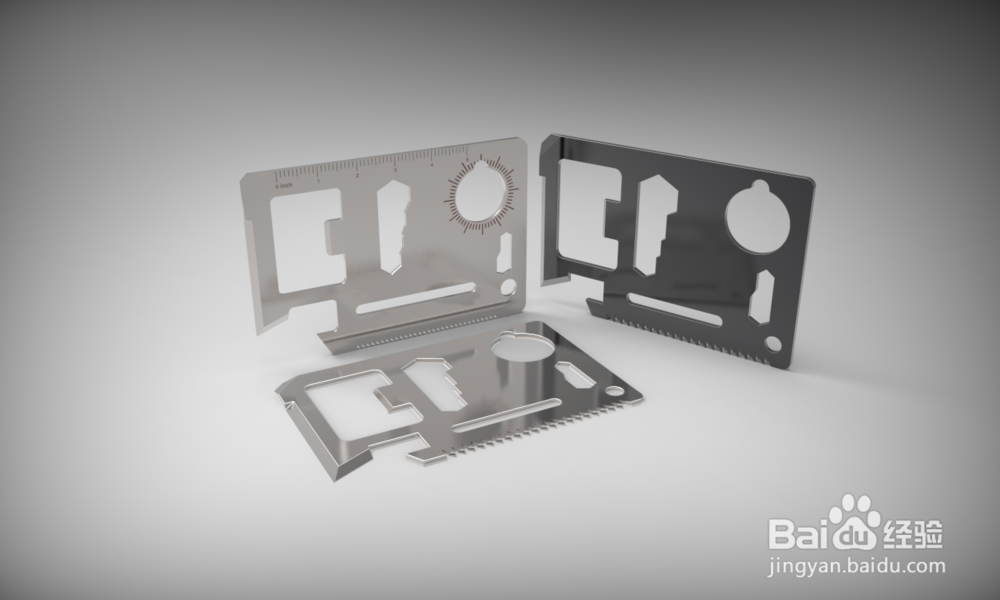

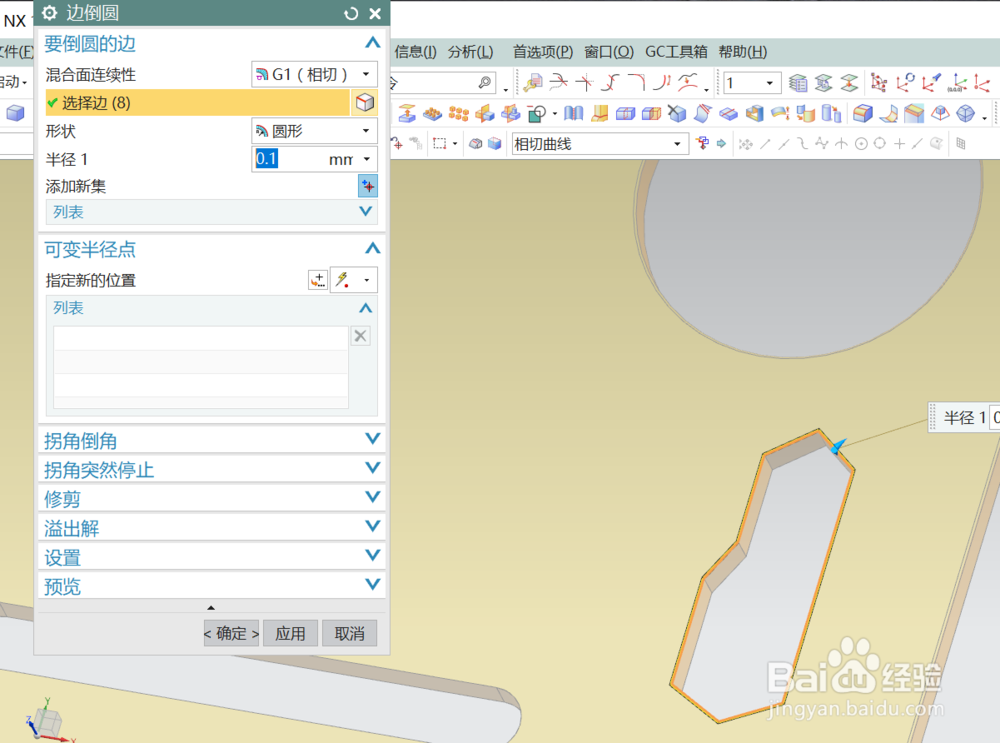

8、 大体完成后，对各处的边进行倒角（以防伤手），最后丢到KeyShot中渲染。 有刻度的为C4D的模型，UG的模型竟然加上不纹理。
