COMSOL查看变形后云图

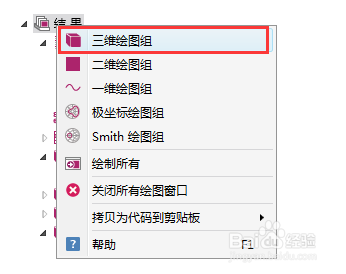

1、右击结果模块，选择三维绘图组，将云图绘制出来

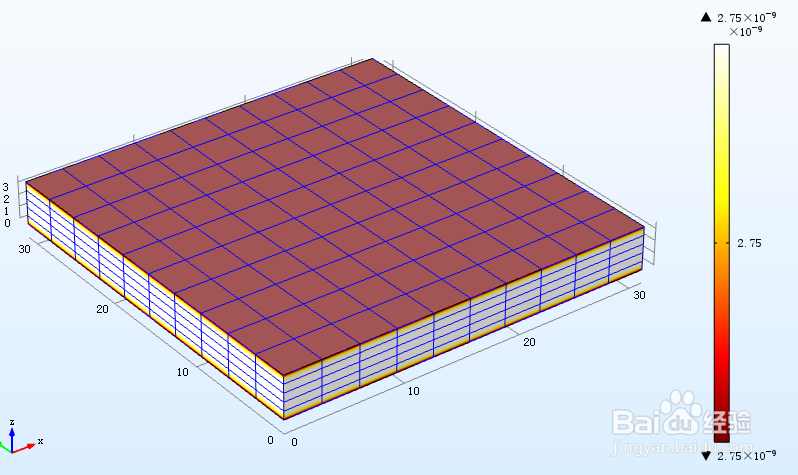

2、右击三维绘图组选择表面选项，并选择输出变量，绘制云图。此时云图几何尺寸为怪畿阚苄未变形的尺寸。无法看到直观的变形

3、右键表面（surface）,选择变形并绘制。生成变形子菜单。

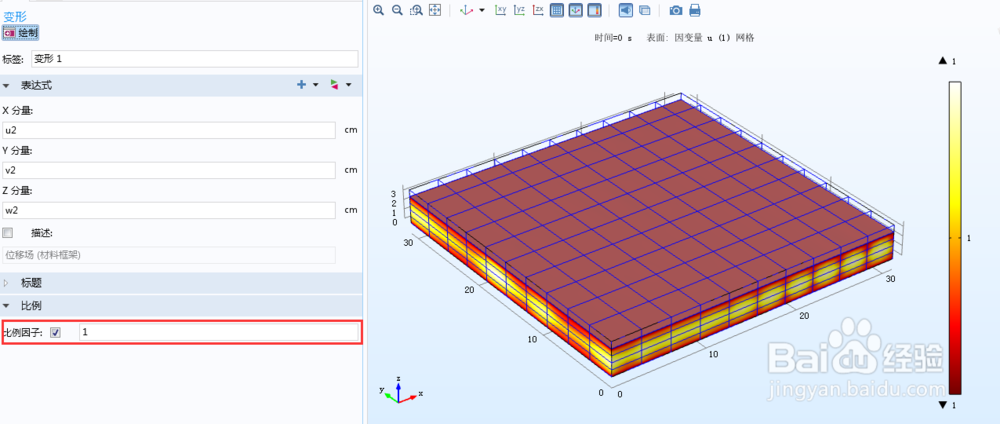

4、设置变形比例因子，即可观察到变形结果和未变形的网格线框

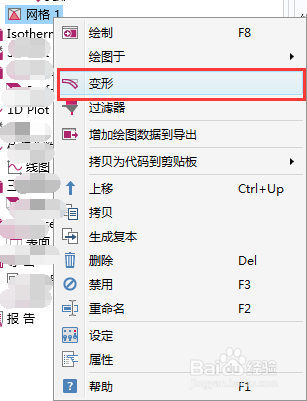

5、右键网格（surface）,选择变形并绘制。生成网格变形子菜单。

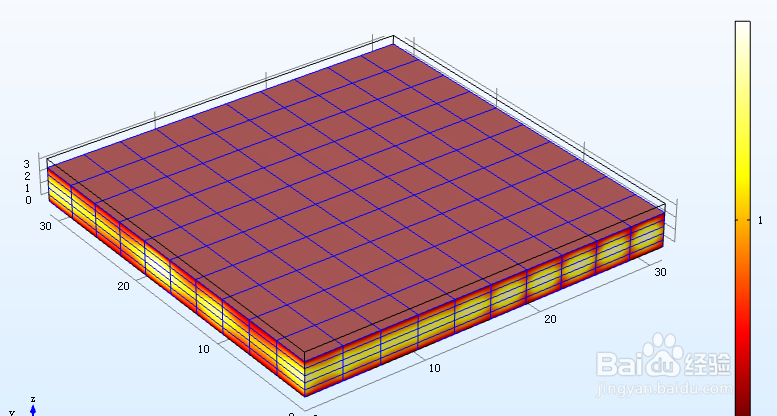

6、设置变形比例因子，即可观察到变形网格线框

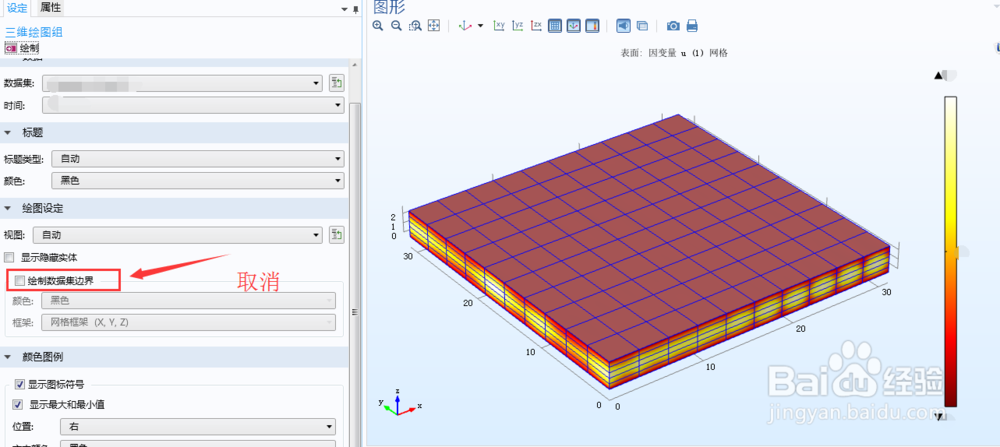

7、此时未变形的几何线框还在图形，可设置“取消数据集边界”
