广成GCAN-1008型IO模块的使用讲解

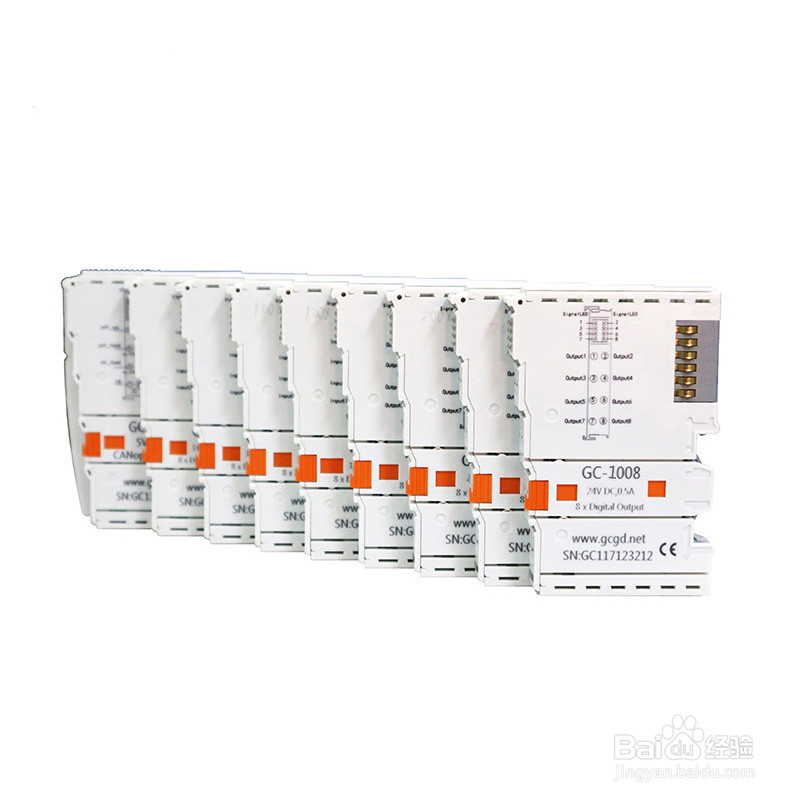

1、广成GCAN-1008型IO模块是集成8路数字量输入通道的I/O模块。它可用于实时采集数字量信号，并将采集到的数值通过内部总线发送给GCAN-PLC-400或GCAN-IO-8000/8100系列耦合器。广成GCAN-1008型IO模块可与其他任何GC系列IO模块搭配使用，实现工业自动化或分布式控制系统中模拟量数据的采集与处理。

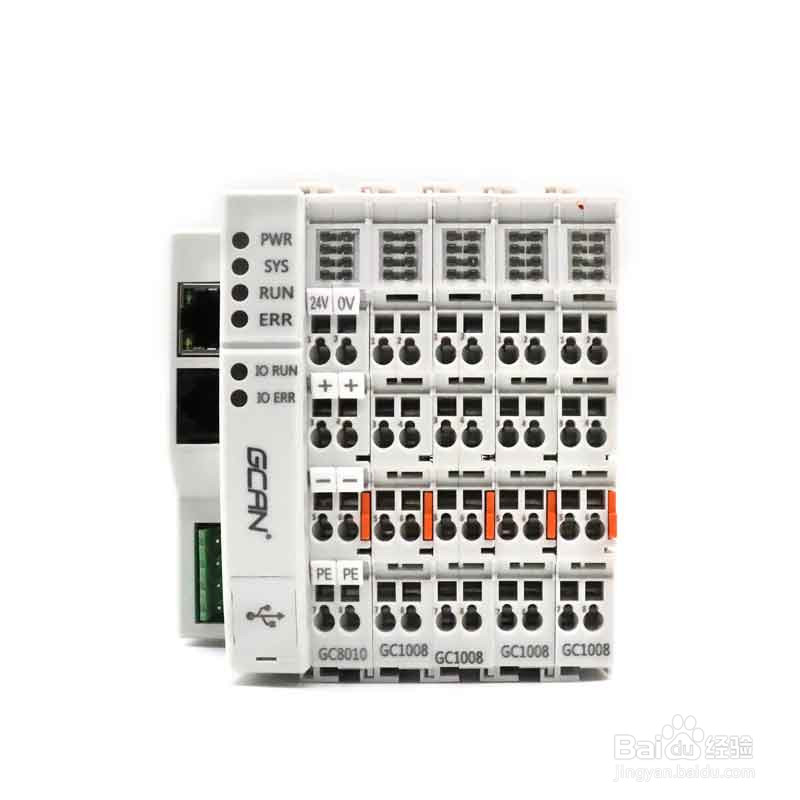

1、借助一字花螺丝刀，将现场总线耦合器安装在导轨上，然后把GC-1008模块附在现场总线耦合器或其他模块的右边，加入该组件。按照图示，沿着插槽向内插入GC-1008模块，直到锁扣卡死并发出“咔”的一声。

广成GCAN-1008型IO模块需搭配GCAN-PLC-400或GCAN-IO-8000/8100系列耦合器使用，并可直接通过耦合器供电，因此无需单独对其额外供电。

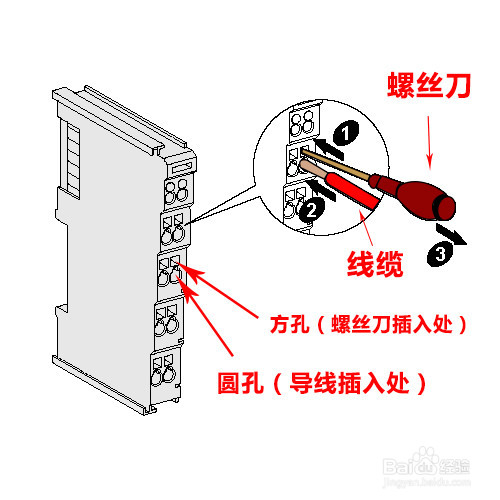

1、使用一字螺丝刀插入图示的方形孔中，顶住方形孔中的螺丝。之后将线缆插入圆形孔中。插好之后，拔出螺丝刀，线缆即可稳固地锁死在圆形孔中。

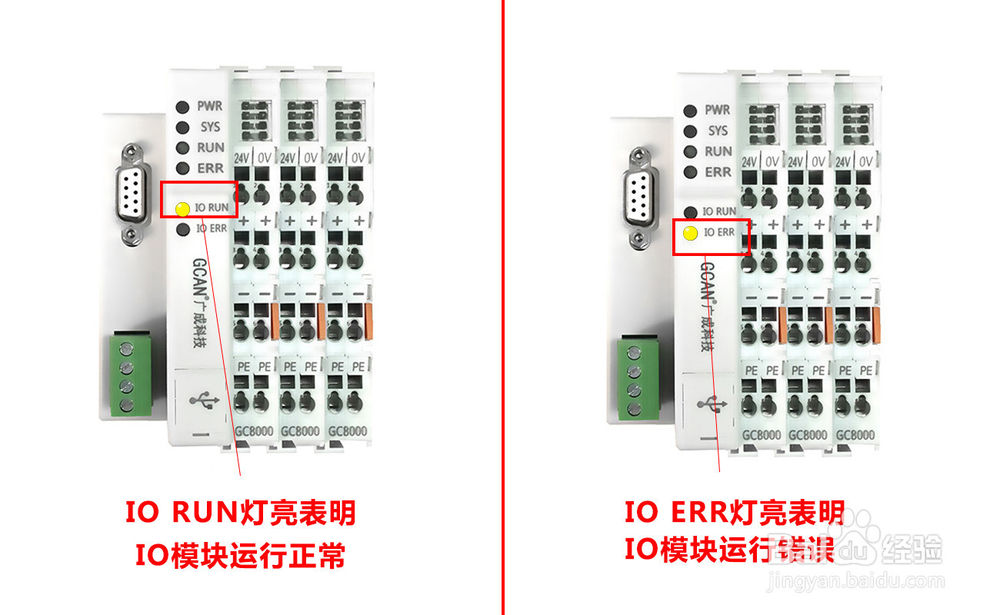

1、GC-1008模块未设置错误指示灯，请通过GCAN-IO-8000系列耦合器的“IO RUN”和“IO ERR”指示灯来判断GC-1008模块的状态。若GCAN-IO-8000系列耦合器的“IO ERR”指示灯亮起，表示IO模块为不正常工作，请检查模块安装情况。如图：

1、在与GCAN-PLC-400设备搭配使用时，GCAN-1008模块需要按DI、DO、AI、AO顺序进行组态使用。
