超声波液位计安装注意事项

1、　一、超声液位计的安装原则

    1、换能器发射面到最低液位之间的距离应小于超声波液位计的量程。

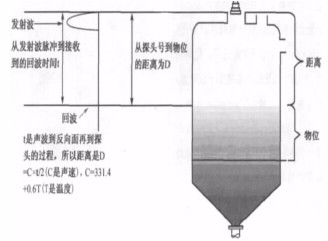

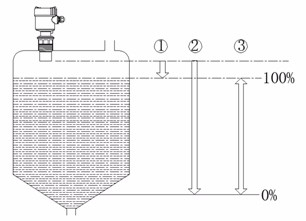

    2、换能器发射面到最高液位之间的距离应大于液位计盲区（安装高度>最高液位+盲区）如图1所示：

    3、换能器发射面应该与被测液面保持平行，这样声波就可以垂直发射到被测液面，以保证最大的能量返回。

2、   二、超声液位计安装注意事项

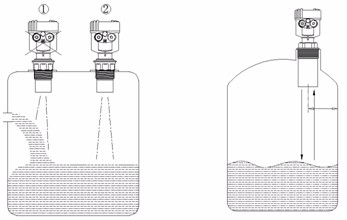

    1、换能器的正下方应尽量避开进、出料口等液面有剧烈波动的位置，如图2所示：

    2、由于波束角的存在，换能器安装时应与器壁或池壁保持一定的距离，如图3所示：

3、   3、超声波波束所辐射的范围内，不能有障碍物，安装时应尽量避开池内设施，如扶梯、管路、搅拌器等。

    4、安装地点应尽可能远离产生强电磁干扰的设备。

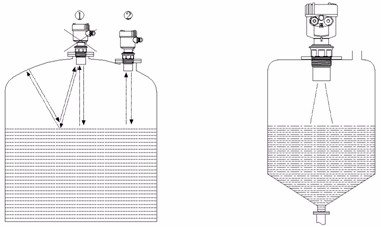

    5、对于顶部为拱形的容器，超声波液位计安装应偏离容器顶中心位置，以免形成多次的反射回波，如图4所示。

    6、顶部为平面的锥形容器，超声波液位计应尽量安装在顶部中央，这样可以保证测量到容器底部，如图5所示。

4、   7、应尽量避免将超声波液位计安装在液位容易堆积泡沫漂浮物或剧烈波动的地方，因为会影响回波质量，产生虚假回波，从而影响测量精度。必要时可加装导波管，其长度至最低液位即可，应保证管内、外液位能自由、同步升降，内壁要光滑。

    8、尽量不要使用在有水蒸气的场合，如果有蒸汽，易形成水珠附着在探头的表面，对正常测量造成影响。

    9、露天安装时应加装遮阳（雨）罩。
