无线网络点钞机字符叠加器安装步骤

1、一、局域网连接

通过一条网线从叠加器网口接入网络摄像机所在局域网交换机上，再给叠加器主机接上电源即可。

2、二、采集器连接

A型采集器通过DB9串口与点钞机、外显屏连接；

B型采集器通过USB接口与点钞机、数据存储U盘连接；

C型采集器通过USB接口与刷卡键盘、电脑连接。

3、三、安装拓扑图

设备安装前拓扑图

4、设备安装后拓扑图

1、本套设备无需软件配置参数，直接通过WEB页面（网页）登录后台系统即可设置，下面以win7操作系统为例展示配置方法。

（注意：在实际工作中，需先将网线连接交换机（路由器），再接电源）

2、一、登录系统

待叠加主机启动完成后，开始进行以下操作。

3、 1、双击“无线点钞机字符叠加器搜索软件V1.0.exe”

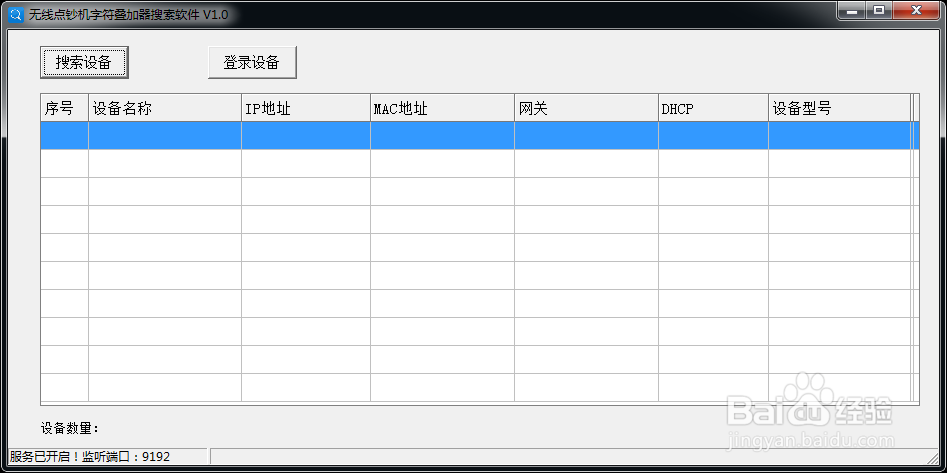

4、软件开启界面

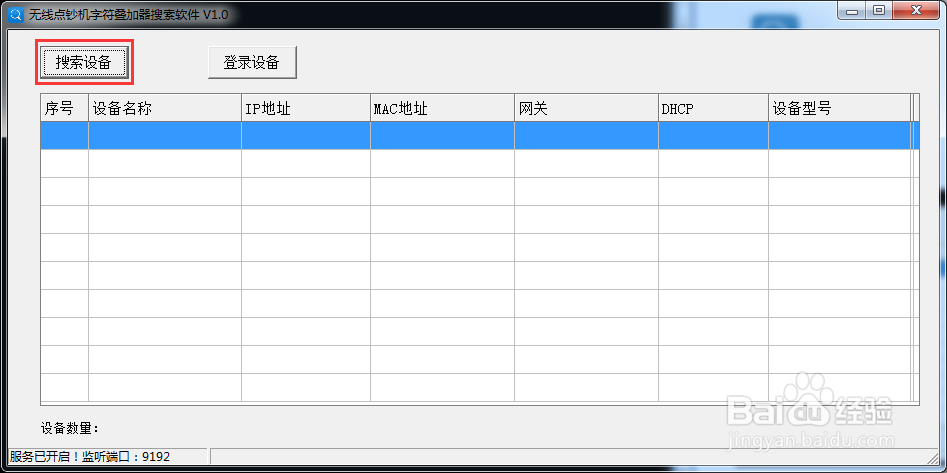

5、点击“搜索设备”按钮

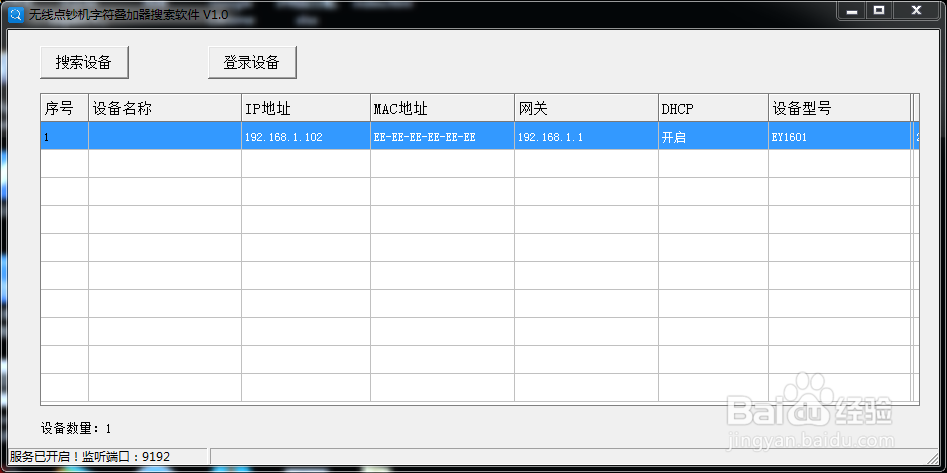

   等待几秒就会在下方表格中看到主机的相关信息

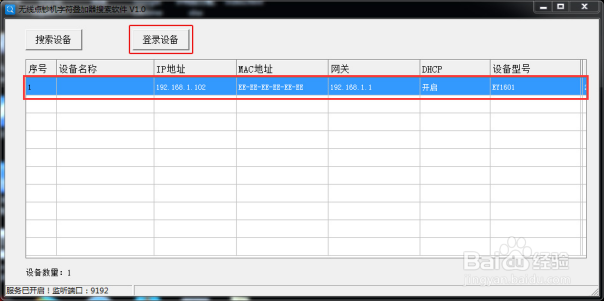

6、登录主机后台系统，方式有两种：

（1）双击要登录的主机；

（2）选择要登录的主机在信息上单击一下，然后点击“登录设备”按钮。

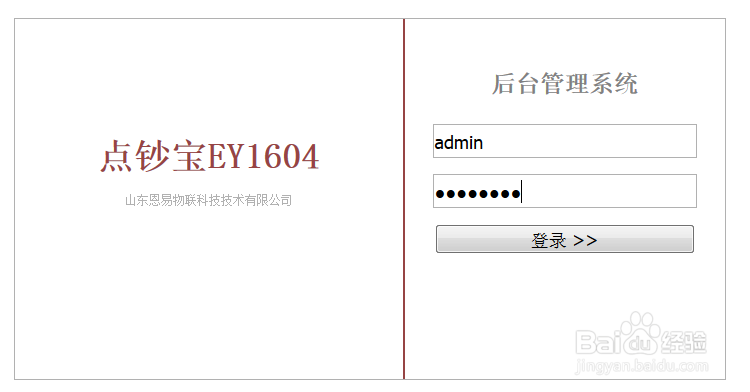

7、选择登录后会自动跳转到浏览器中，您就会看到登录界面

8、使用以用户名+密码进行登录，输入用户名:admin，初始密码:admin888。

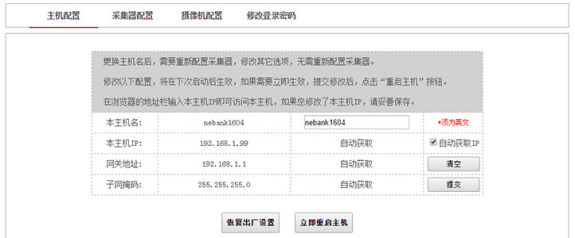

点击“登录 >>”按钮，就可以进入系统设置界面。

9、二、修改密码

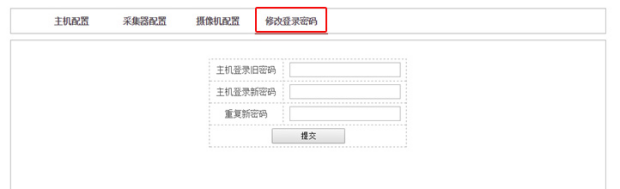

点击导航栏上的“修改登录密码”，进入密码设置界面。

10、主机登录旧密码：当前登录进本配置系统的密码

主机登录新密码：您要修改的新密码

重复新密码：重新输入您要修改的新密码
