Word巧绘几何平面图之——方圆交叉阴影图

1、首先建议启用绘图网格并设置相等的水平、垂直间隔值。

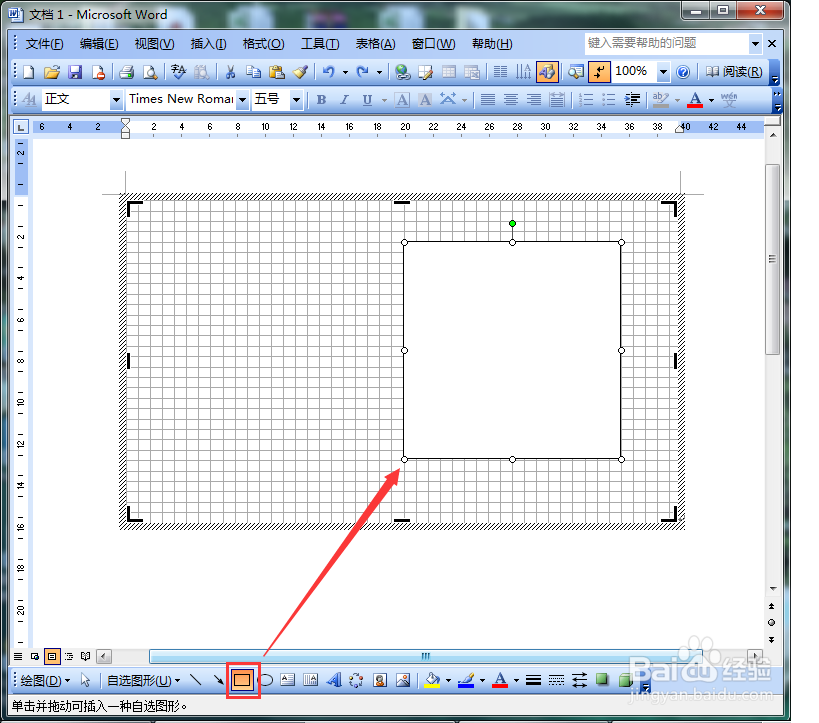

单击“绘图”工具栏上的“矩形”工具，然后按住Shift键在画布内拖拽出一个正方形。

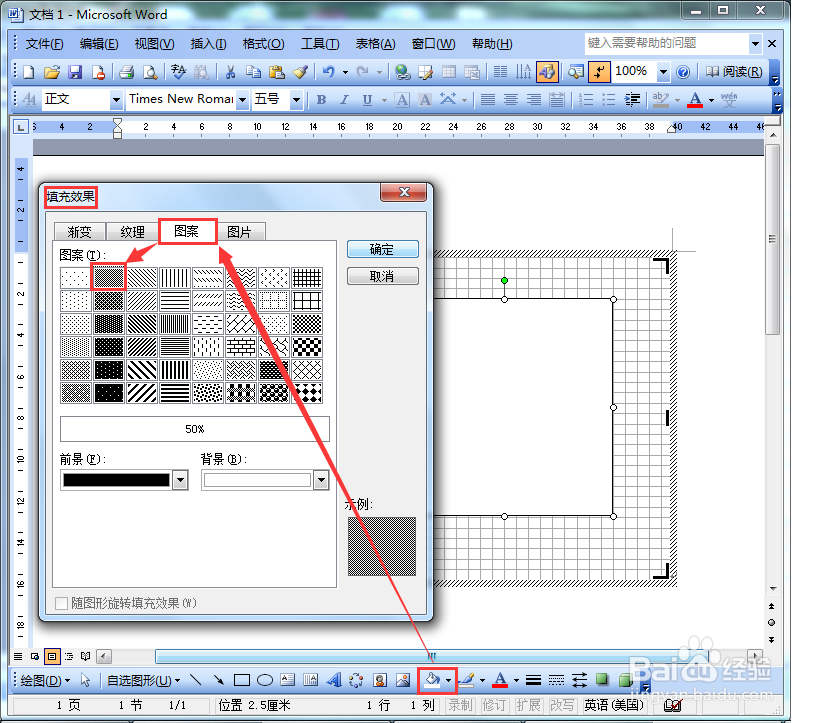

2、单击“绘图”工具栏上的“填充颜色”按钮，在打开的对话框选择第2种填充“图案”。

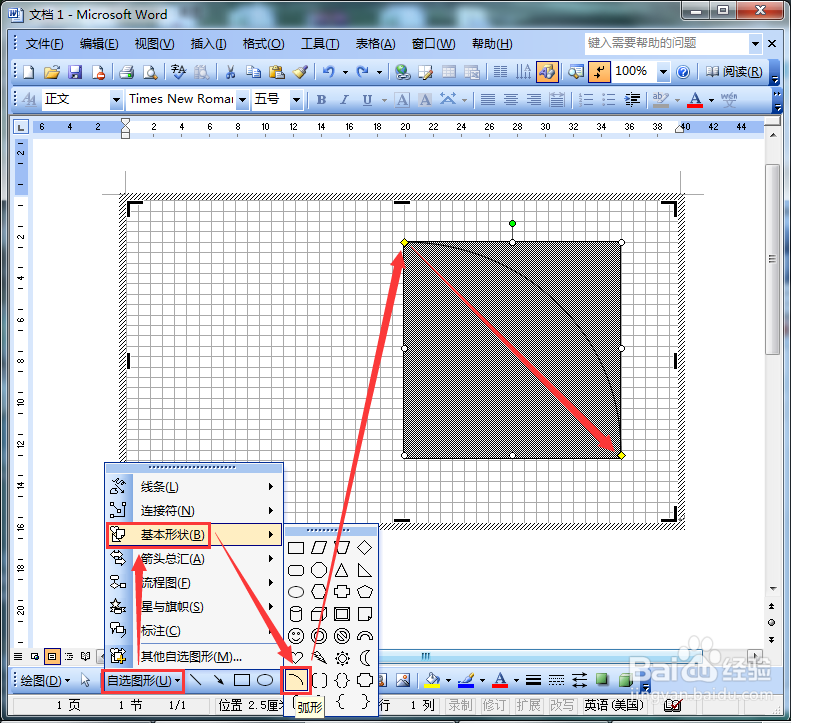

3、依次单击“绘图”工具栏上的 自选图形 → 基本形状 → 弧形，用鼠标左键从正方形左上角拖拽到右下角画出弧形。

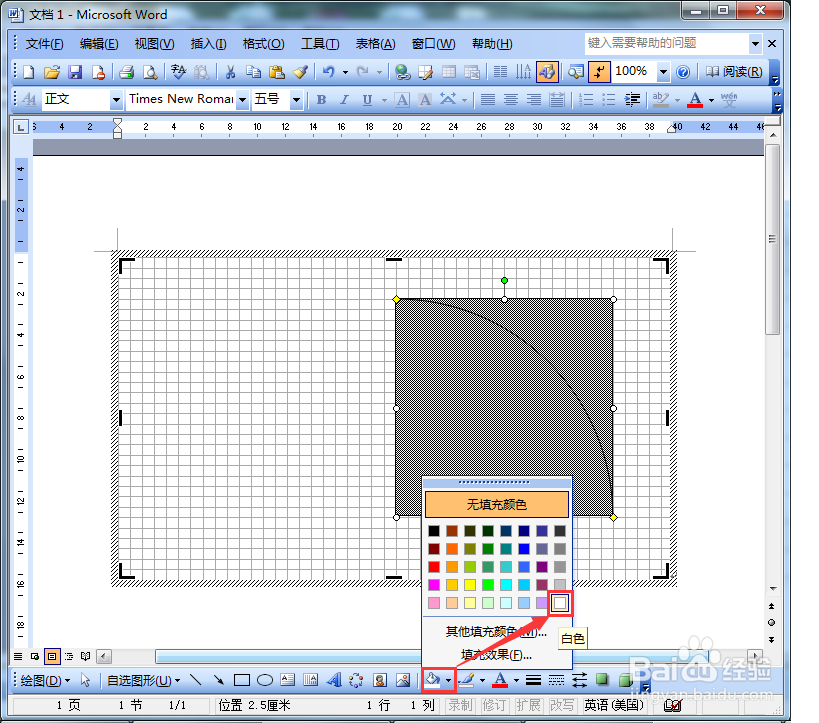

4、单击“绘图”工具栏上的 填充颜色 → 白色。

5、鼠标框选正方形和弧形，按住 ctrl + Shit + 鼠标左键向左拖拽 复制出一组图形。

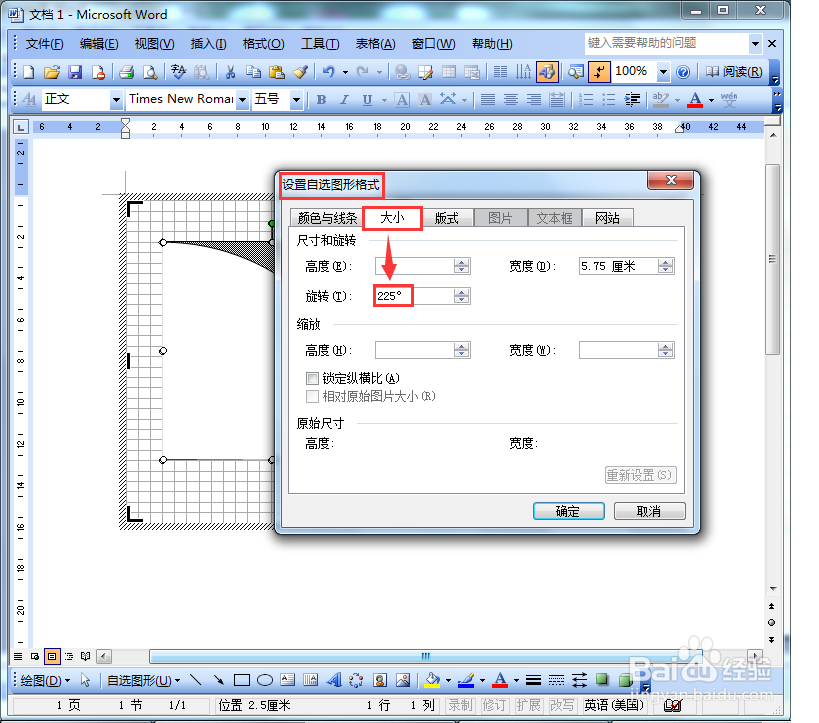

6、在复制出的图形上单击鼠标右键选择“设置自选图形格式”，在打开的对话框中选择“大小”选项卡，在“旋转”框中输入225°。

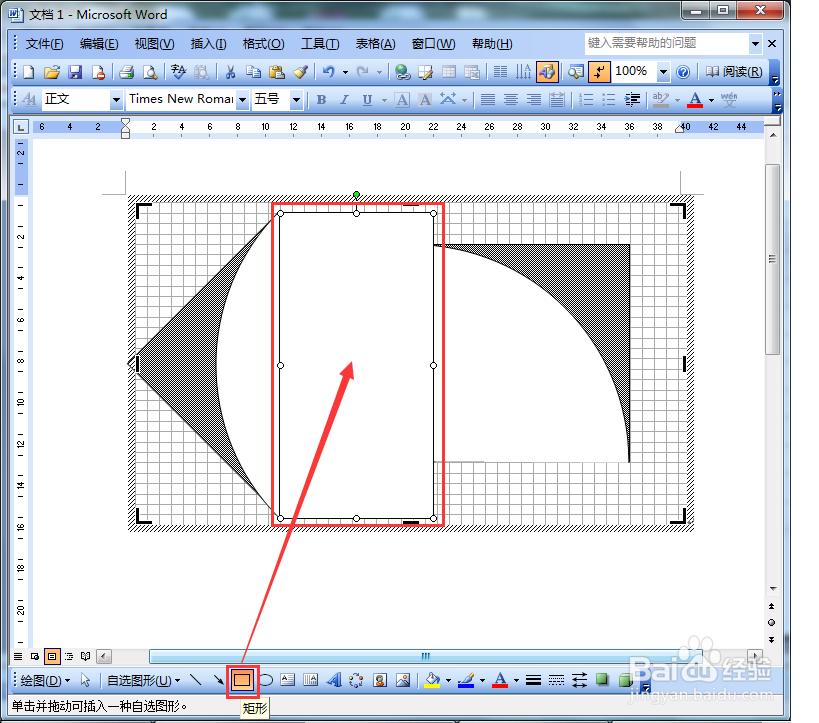

7、单击“绘图”工具栏上的“矩形”工具，然后按如下图所示的效果拖拽出一个矩形（关键是矩形的左上角、左下角要分别与户型的上、下两端重合）。

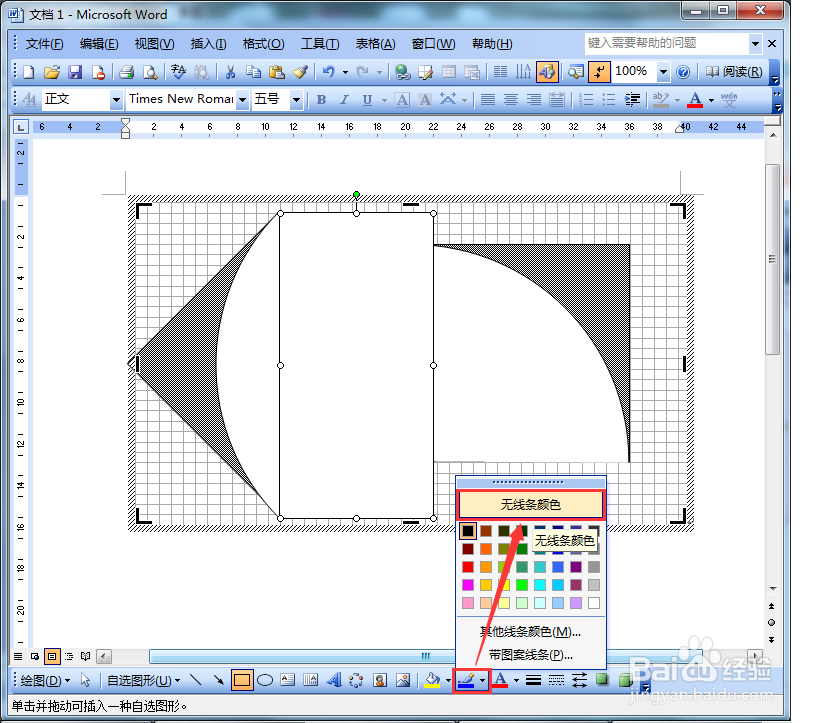

8、单击“绘图”工具栏上的 线条颜色 → 无线条颜色，将矩形的边框线颜色去掉。

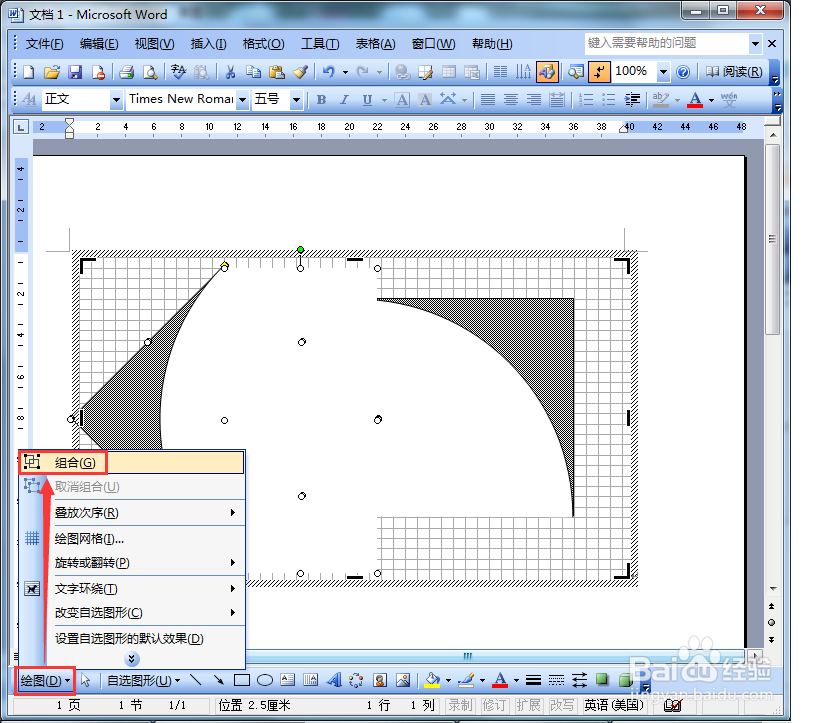

9、框选左侧包括正方形、弧形、矩形在内的整个图形，按如下图所示将其“组合”为一个整体。

10、按 Ctrl + X 将经过组合的图形剪切，然后依次单击菜单 编辑 → 选择性粘贴 → 图片（增强型图元文件）。

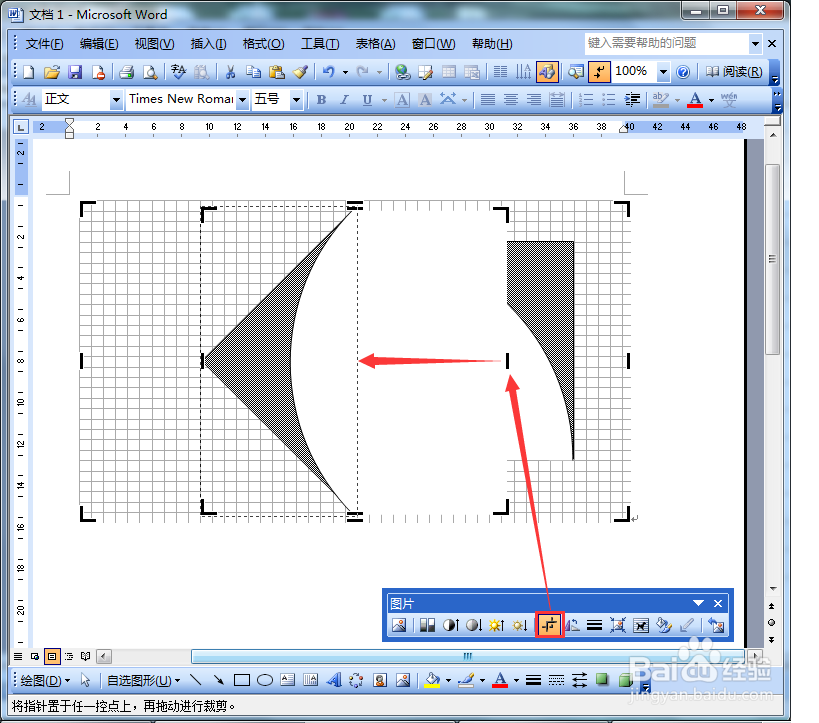

单击“图片”工具栏上的“剪裁”工具，然后用鼠标拖拽矩形右边框中间位置的竖向小黑线，直到拖拽参照虚线与户型上、下端点重合即松开鼠标完成剪裁。

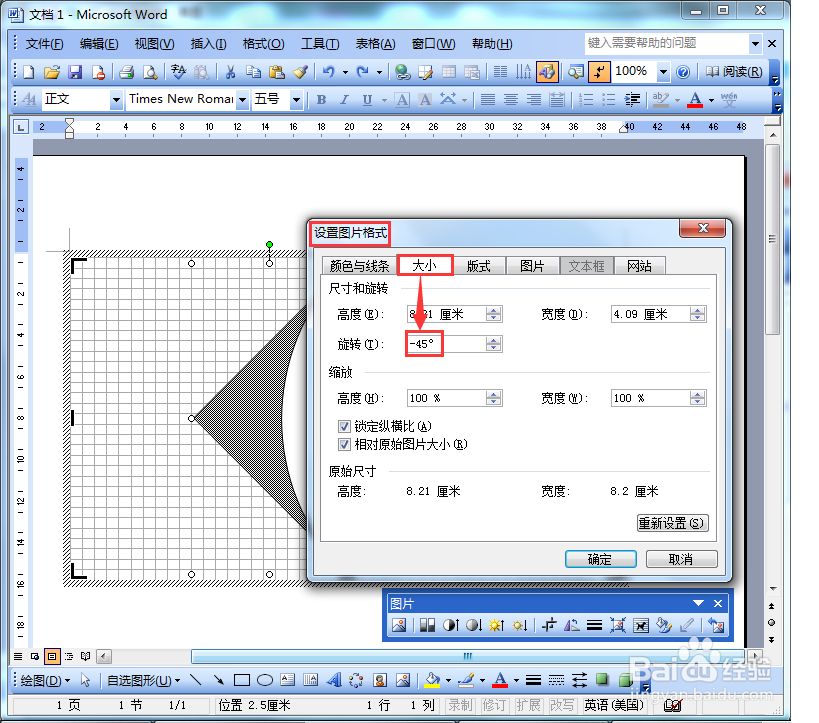

11、打开“设置图片格式”对话框，在“大小”选项卡中设置“旋转”为-45°。

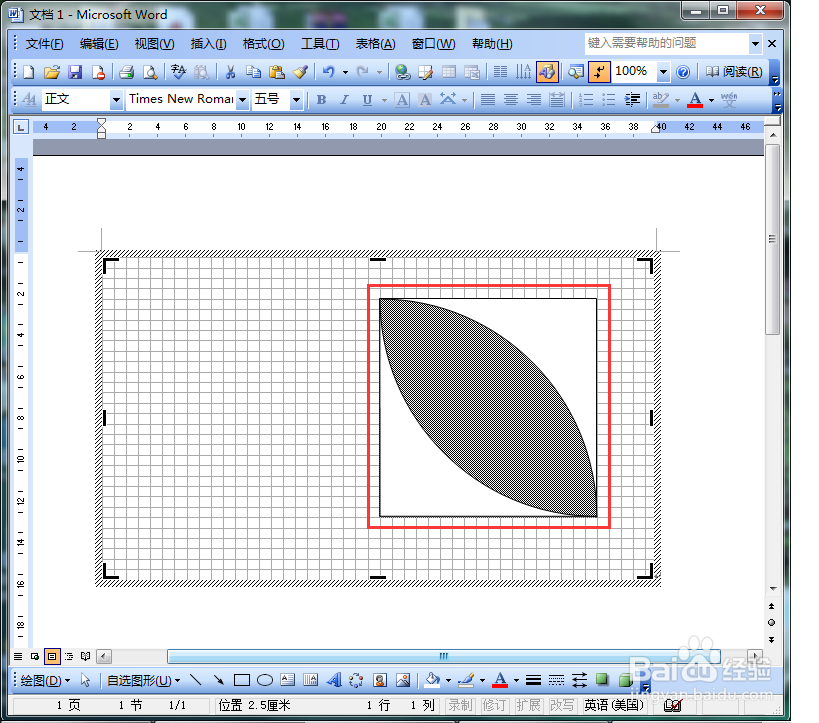

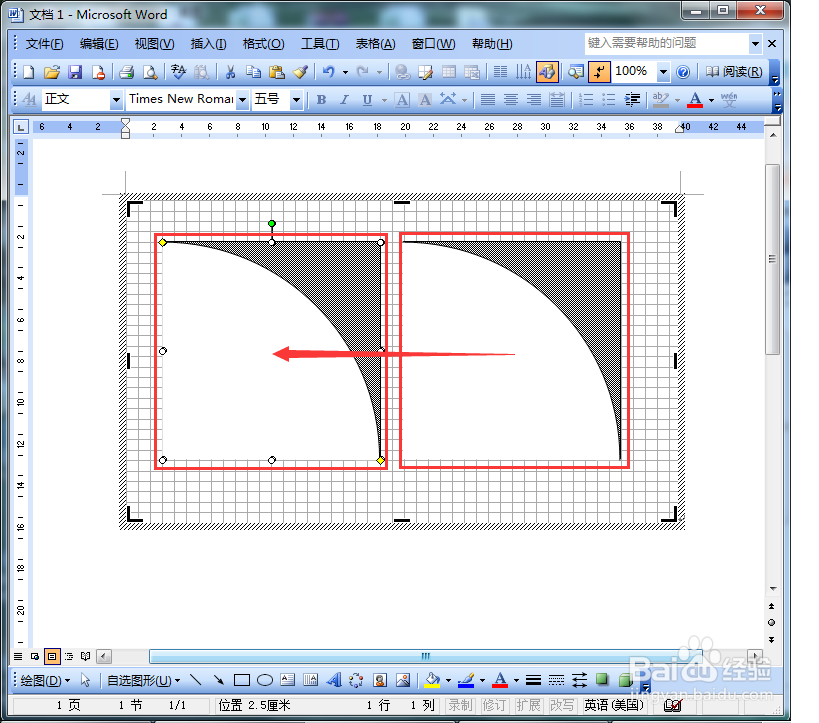

12、使用键盘上的方向键来移动经过旋转的图形，使其与右侧的图形相接合即完成！！！

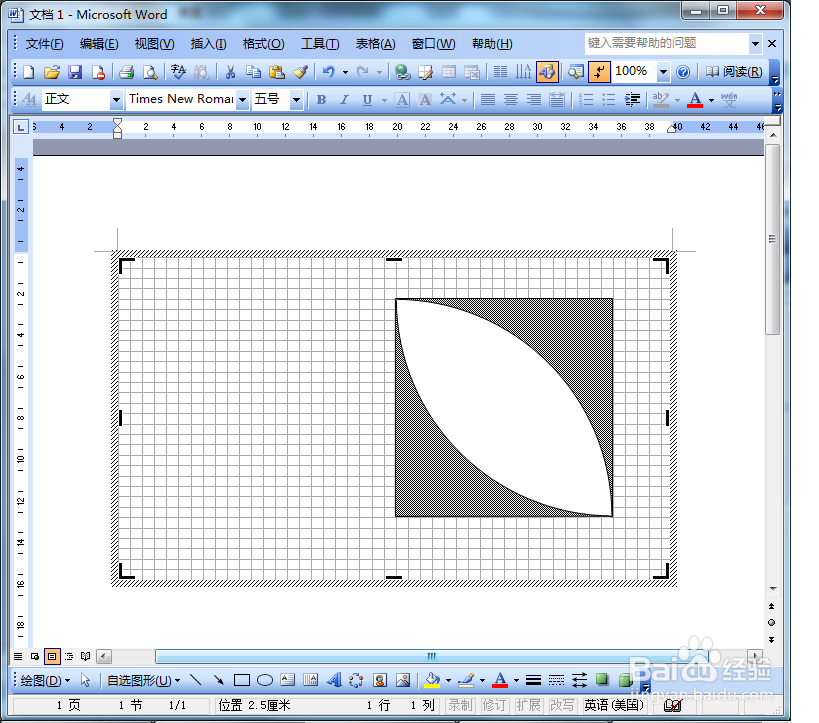

13、最后，留个小作业（如下图所示），其交叉阴影部分正好与上图相反哦，若兴趣就赶紧动手试试吧！
