SolidWorks绘制零件图：[5]绘制并约束凸台

2025-05-15 23:34:11

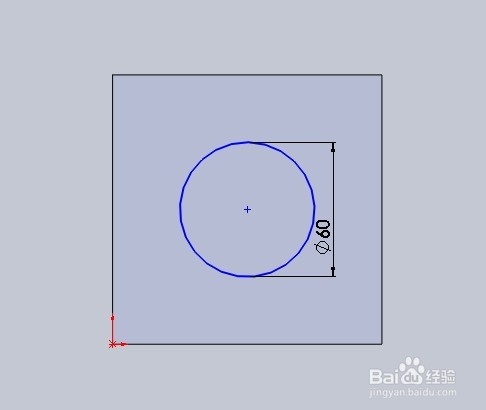

在模型上置中并按所示标注尺寸而拉伸凸台。首先要绘制并约束凸台。

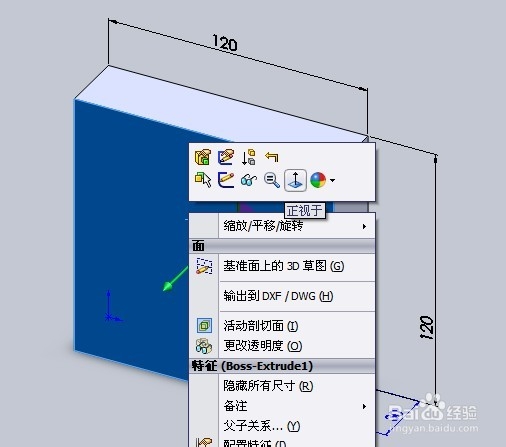

选择系列四的凸台的最前面为基准面,然后选择正视于。

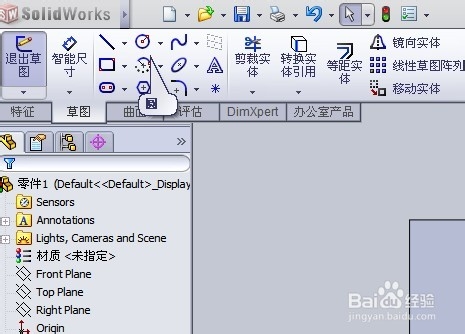

单击草图工具栏中的“圆”。

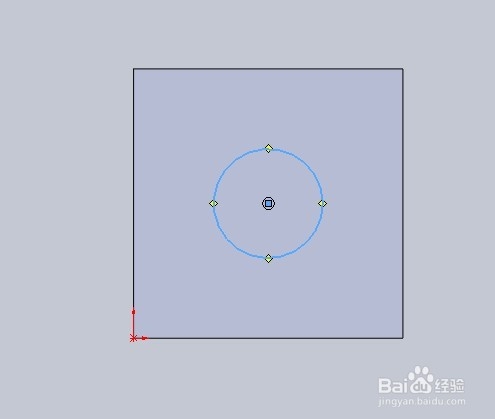

在步骤1的基准面的中心位置画一个圆。

在右边弹出圆的窗口,将圆半径设为30mm。

然后单击"√"确定即可。
