proe设置多个伺服电动机

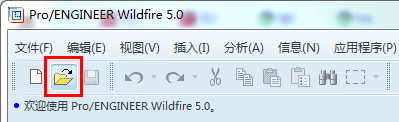

1、启动proe，在proe软件界面中点击打开文件图标，打开准备的运动模拟装配模型。

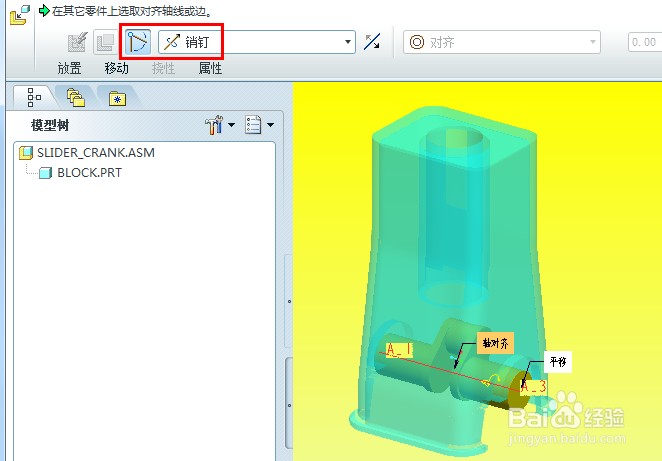

2、首先组装零件时，需要运动的零件要选择机构连接，而不是固定约束，没有自由度怎么动呢？是不是！

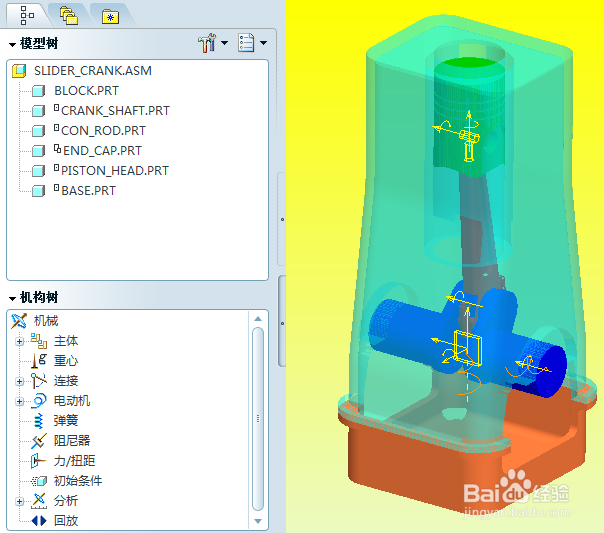

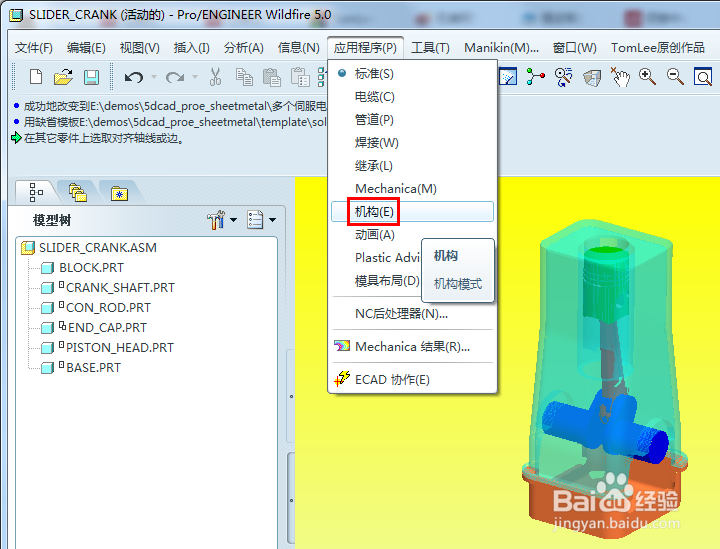

3、应用程序菜单下选择“机构”，进入机构运动模录搠糅类拟环境。这是在模型上可以看到，组装零件时定义的机构连接，都有符号显示在模型中。

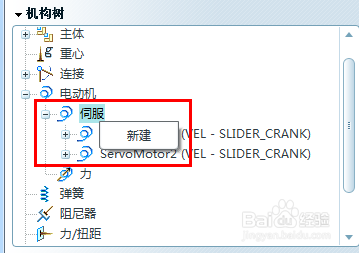

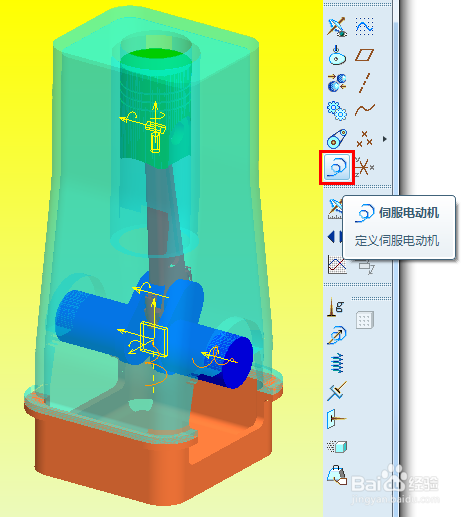

4、创建伺服电动机可以有两种方式：1）、我们可以在机构树中选中“伺服”然后右键菜单点击新建。2）、proe截面右侧工具栏点击“伺服电动机”图标。

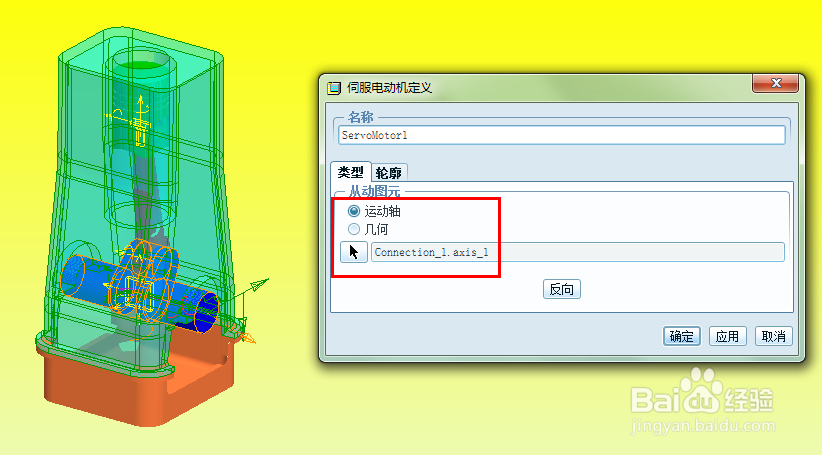

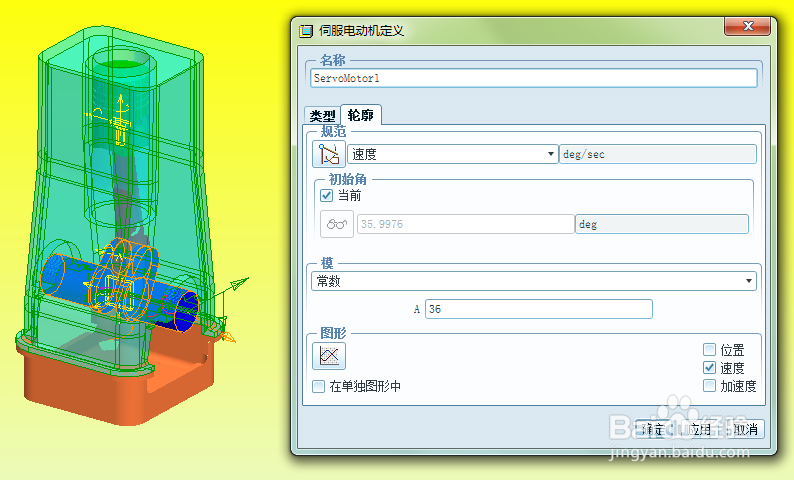

5、在伺服电动机定义对话框中，首先选择运动轴，再切换到“轮廓”选项卡定义各种参数。

6、一个proe运动装配中可以定义多个伺服电动机，如下图所示，本例中定义了两个伺服电动机。

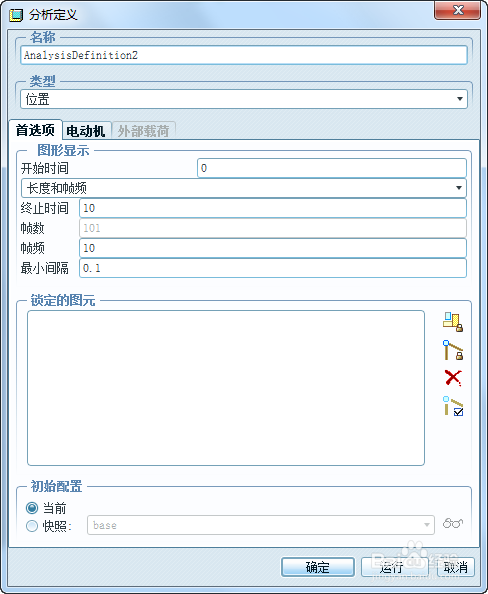

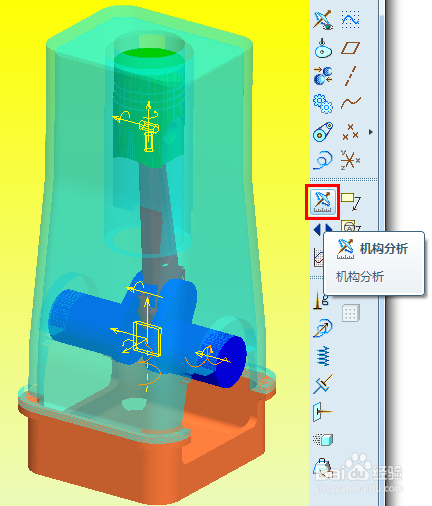

7、proe软件界面右侧工具栏点击“机构分析”图标，创建一个运动分析。

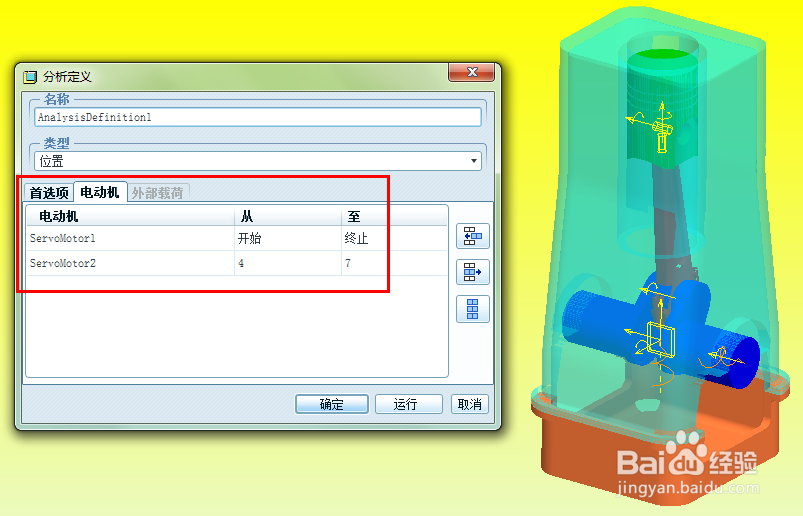

8、在运动分析定义对话框，我们可以切换到“电动机”选项卡，然后插入前面设置好的多个伺服电动机。

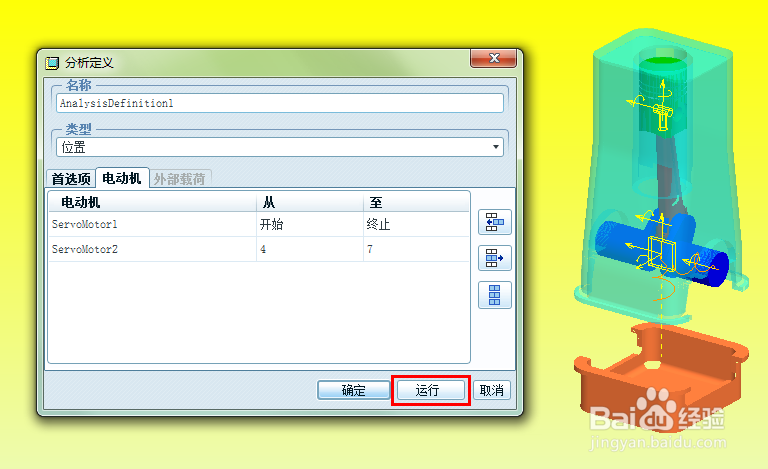

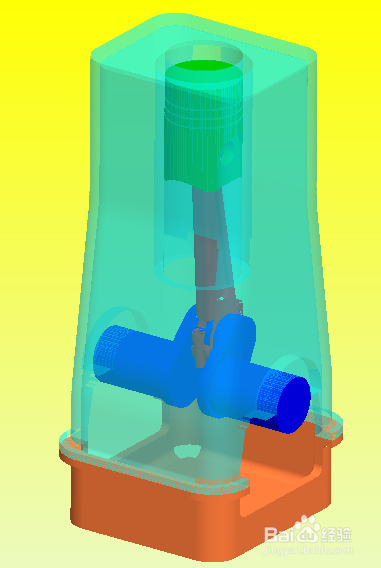

9、在运动分析定义对话框中点击“运行”按钮，就可以看到多个伺服电动机驱动模型运动的效果。

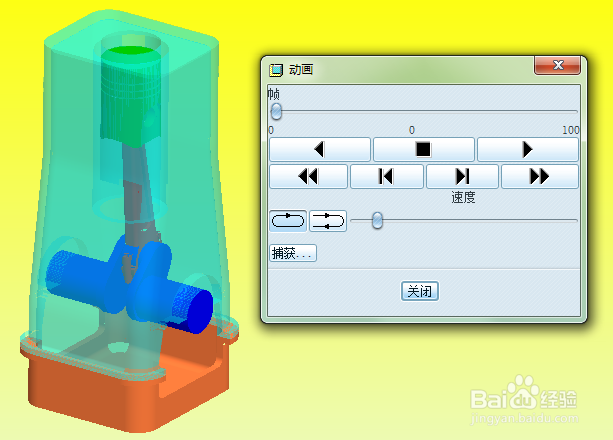

10、在机构树中，选择回放下的记录，右键菜单可以点击“播放”，就可以使用播放器按钮来回放刚才的运动模拟过程了。
