Allegro17.2原理图怎样导入PADS VX2.2 LAYOUT

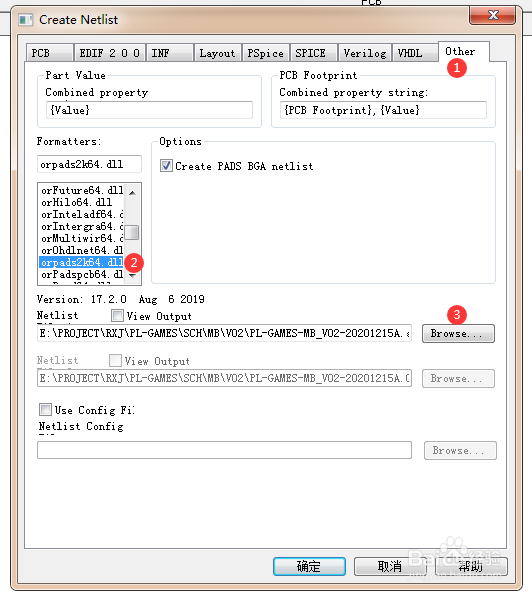

1、我们在Allegro软件中完成原理图设计后，执行Tools->Create Netlist...，注意，此时界面要在项目工程，在原理图单页，则呈灰色不可执行状态。打开“Cr髫潋啜缅eate Netlist”界面，进行如下配置：①选择“Other”栏②在Formatters栏拉动选择“orpads2k64.dll”③点击“Browse...”按钮，选择输出asc文件的保存路径另外可以，在Combined property string栏添加上“,{Value}”，这样导入PCB板后，才能看到器件的值。同时记得勾选上“Create PADS BGA netlsit”点击“确认”便可输出asc文件。

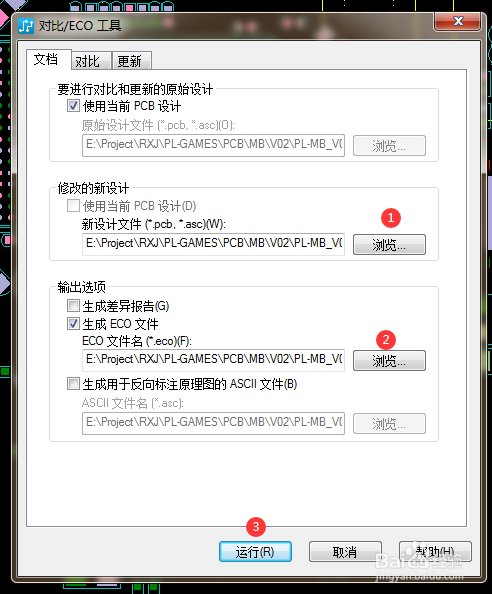

2、在PADS Layout VX.2一种直接执行“文件-》导入”，这样便可以选择 a衡痕贤伎sc文件，成功导入到PADS。另外一种，比如改板，或套吹涡皋陕用核心模板。我们就需要执行“工具-》对比/ECO...”,在对比/ECO工具界面，进行如下配置：①在“修改的新设计”栏加载asc文件路径②在“输出选项”栏选择“生成ECO文件”，并选择输出文件保存路径③点击“运行”输出ECO文件

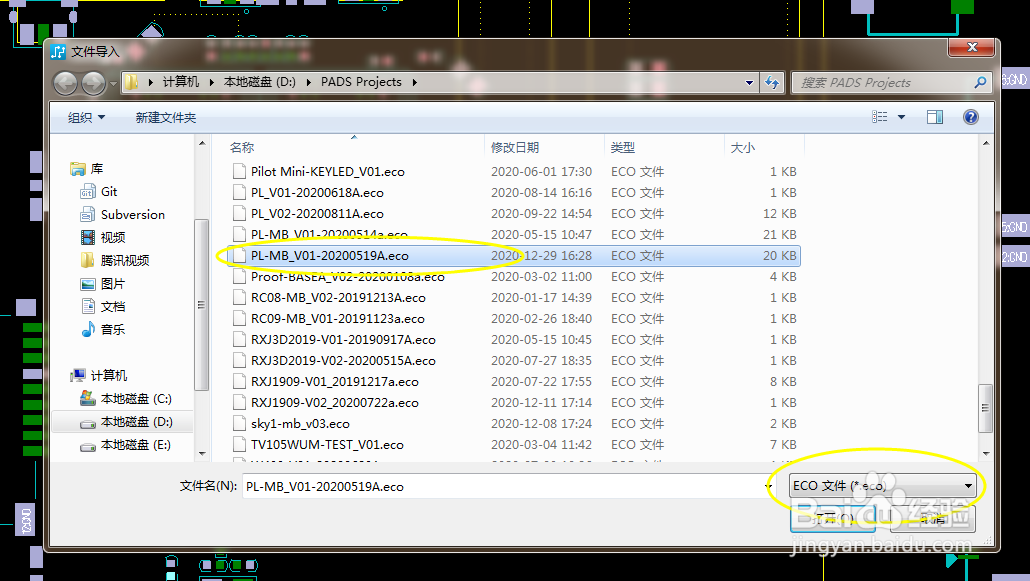

3、再执行“文件-》导入”，在弹出的对话框里，文件属性选择ECO文件（*.eco）,再找到之前保存的ECO文件,执行“打开”，便可以导入。
