教你如何根据题目要求设计电路并连接实物

2025-05-19 18:32:13

1、S_1断开两灯都不亮， S_1闭合两灯都亮--- S_1控制两个小灯泡

2、在S_1闭合的情况下，S_2闭合L_2不亮--- L_2被S_2短路

3、S_2闭合L_2不亮，但L_1亮--- L_1与L_2串联

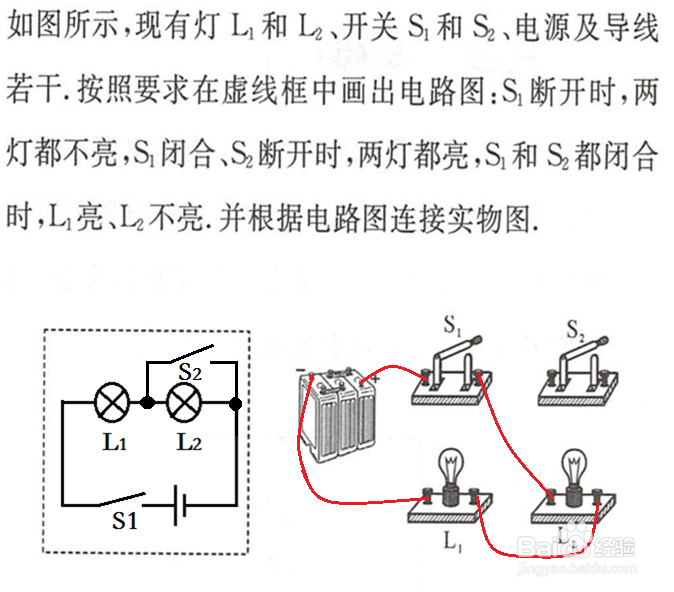

4、按照上述分析画出电路图

5、按照电流流向依次串联各电路元件

6、最后把S_2与L_2并联
