手持式三通道直流电阻测试仪

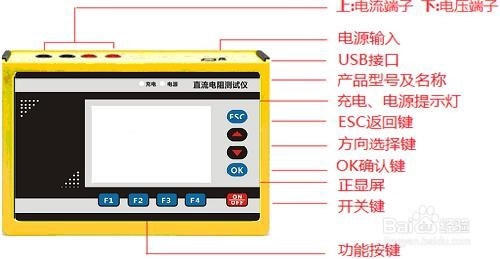

1、■ Ic、 Ib、 Ia、 In 端子：电流输出端子。

■ Uc、Ub、Ua、Un端子：电压测量端子。

■ 电源输入：专用电源适配器输入孔。

■ USB接口：连接USB数据线以便电脑连接，进行测试数据导出等操作。

■ 充电指示灯：插上三芯电源线后，充电时点亮，充电完毕后熄灭；

■ 电源指示灯：点亮表示正在使用AC220V电源，熄灭表示使用内置电池；

■ ESC返回键：按下此键可取消当前界面的操作并返回上一级界面。

■ 上下方向键：按下此键在相应的设置界面下，可增减数字，或改变测试模式。

■ OK确认键：按下此键确认当前操作，或进入下一选项；

■ 显示器：正显液晶显示器，显示主菜单、电流值、电阻值及其他信息等。

■ 开关键：开关为整机电源的接通与关闭，具有防误关机功能。关闭时请长按，关机

进度条走完才会关机。

■ F1—F4功能按键：由屏幕对应指示功能选项，用以选择、修改选定项。

1、回到主菜单界面，按【▲】【▼】【<】【>】键，移动光标到“手动测试”， 按【OK】键进入“手动测试”界面；

2、通过按【电流选择】键，滚动选择不同的测试电流20mA– 0.2A – 2A；

3、通过按【通道选择】键，滚动选择不同的测试通道an – bn – cn –ab – bc – ca；

4、完成【电流选择】和【通道选择】后，按【OK】键选择不同材料 铜 – 铝，完成【材料选择】后，继续按【OK】键，移动光标到Ta=处，通过按显示屏右边【▲】【▼】方向键滚动选择设定实际温度，“0℃-150℃范围内可选”，仪器默认为25℃；

5、继续按【OK】键，移动光标到Tc=处，通过按显示屏右边【▲】【▼】方向键滚动选择设定折算温度，“0℃-150℃范围内可选”，仪器默认为75℃；

上述设置完成后，按【启动测试】键， 仪器开始测试。

6、仪器测试完成后，显示相应的测试结果，如果测试数据一直达不到稳定的标准，但对测试结果您已认可，则可通过按【取消测试】键，仪器自动放电，完成测试。
