PCB布板布线该注意什么

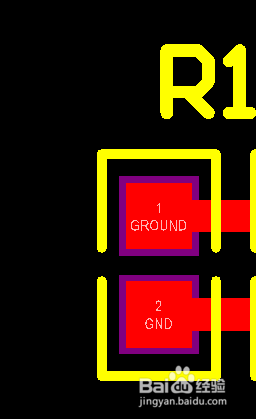

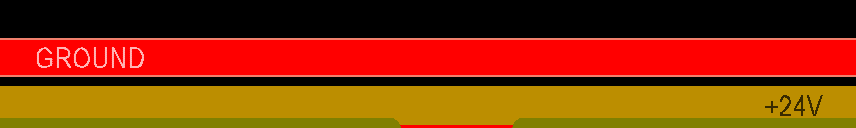

1、电源和地的线锭缠愁颊路最好以总线的形式布线，并且电源和地最好并行布线，在有电源的地方也必须有相应的地，这样电路中的电流就不用走很长的回路再回到地上面。

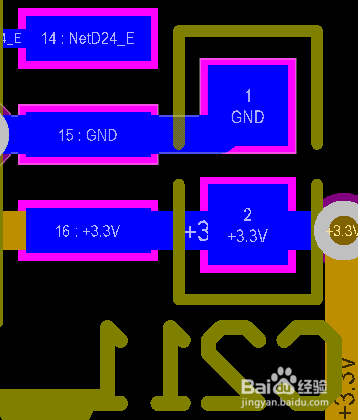

2、信号线不宜过粗，特别是与芯片相连的线路，最好与焊盘大小相同即可。

3、电路回路的布线，回路尽量短，不宜拉的太长。

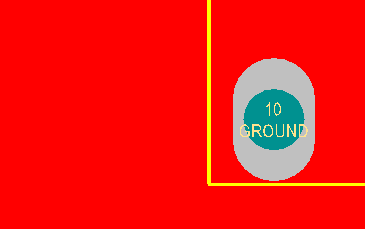

4、布铜网的地方一定要接地，不可布置空铜，这样会对电路造成很大的干扰

5、注意主芯片的端口能承受的电压值范围问题

6、主芯片的供电电压不宜再提供他用，电源布线时不宜布成环形

7、尽量将元器件放在正面，以节约成本

8、画板布局时，一定要对原理图电路原理非常清晰，比如滤波电容就应该放在相应的芯片附近。

9、为了降低并抑制整个系统的噪声，其系统电源和地的处理尤为重要。可以在电源、地线之间加去耦电容。在每个电源引脚就近接上去耦电容，并尽量加宽电源、地线宽度，最好是地线比电源线宽。数字电路部分可用大面积铜层做为地线，并在板上把没有用上的地方都与地相连，以作为地线使用。

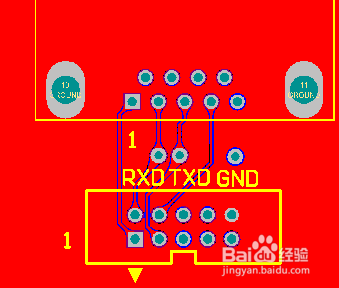

10、对信号线来说，高频信号线要尽可能远离敏感的模拟电路器竭惮蚕斗件。而且走线要尽可能短而等长。对地线来说，板内数字地和模拟哪纳紧萄地是分开的．应采用单点接地的方式，并通过一个磁珠将两者连接起来。事实上，整个PCB对外界应只有一个结点。
