caxa3D实体如何设计长方形镜子？

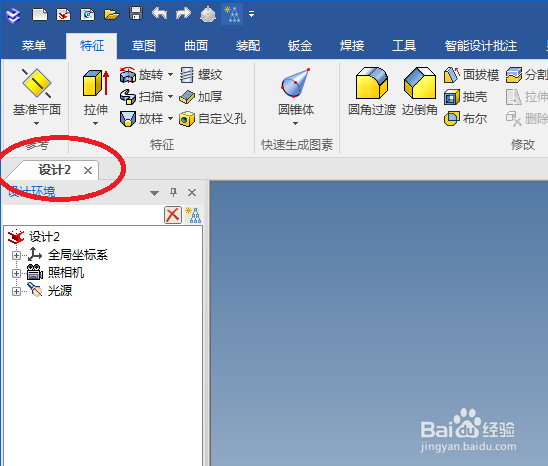

1、如下所示，

打开caxa3D实体设计软件，

新建一个空白的设计环境。

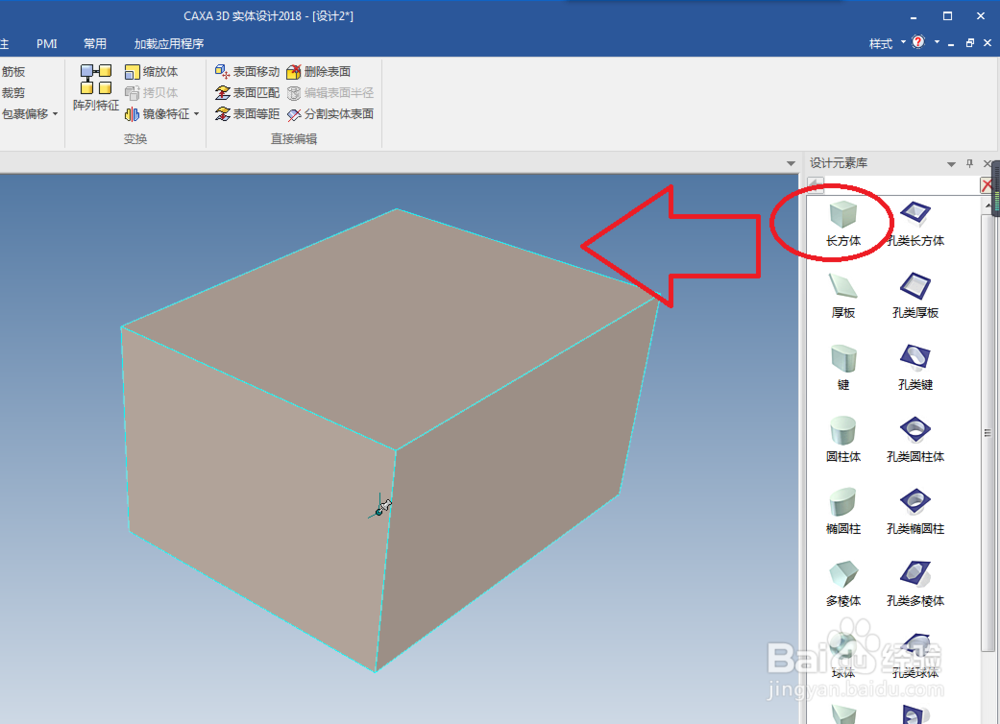

2、如下所示，

从设计元素库中拖一个长方体到三维空间释放，

快速创建一个长方体。

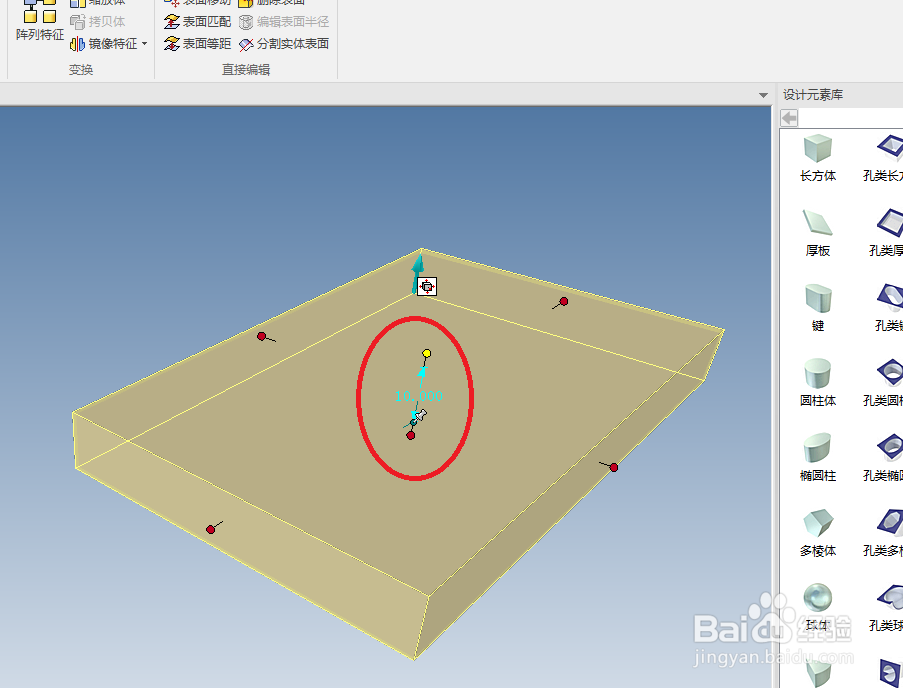

3、如下所示，

不断点击长方体，

通过手柄设置尺寸100x100x10。

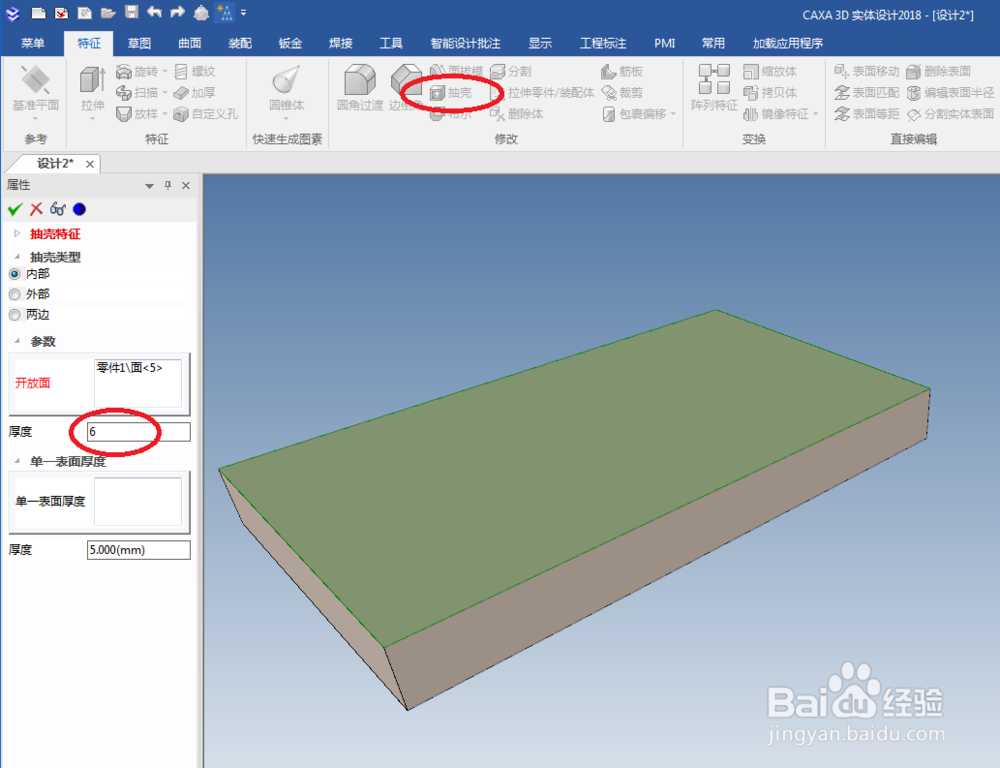

4、如下所示，

点击特征工具栏中的“抽壳”图标，

选择长方体的上表面为开方面，

设置厚度为6，

点击√。

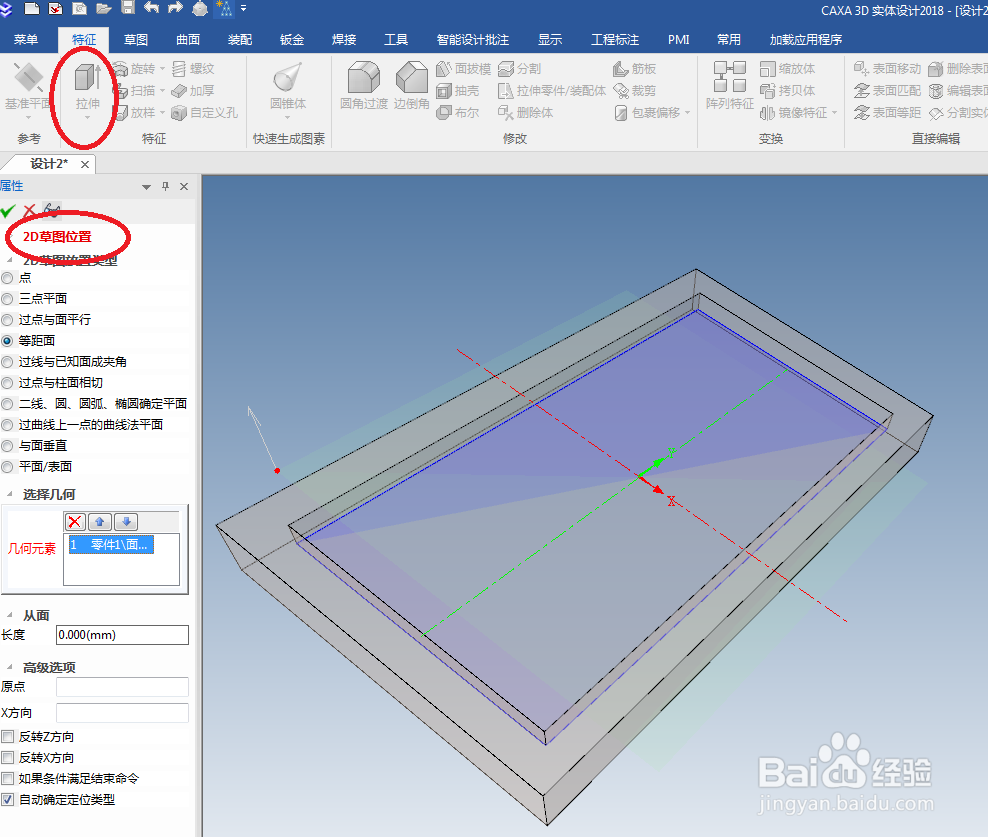

5、如下所示，

点击特征工具栏中的“拉伸”图标，激活“拉伸”命令，

属性栏中点击“新生成一个独立的零件”，

拉伸特征里的轮廓后面点击“2D草图”，

点击矩形的中心点，

点击√，进入草图环境。

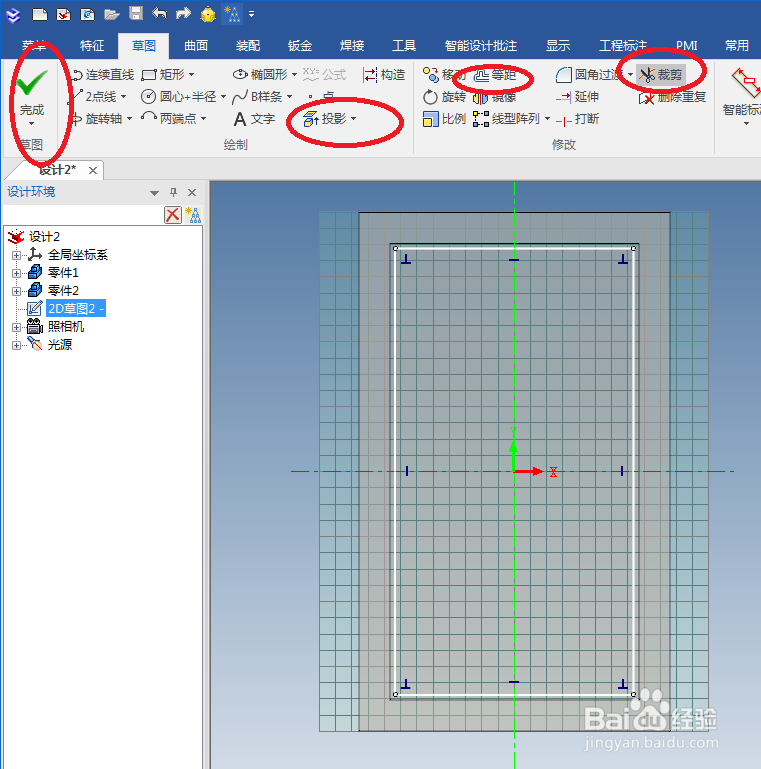

6、如下所示，

点击草图工具栏中的“投影”，将内矩形投影出来，

点击草图工具栏中的“等距”，将内矩形向内偏移1个，

点击草图工具栏中的“裁剪”，将之前投影的矩形全部裁剪掉，

然后点击“完成”，退出草图。

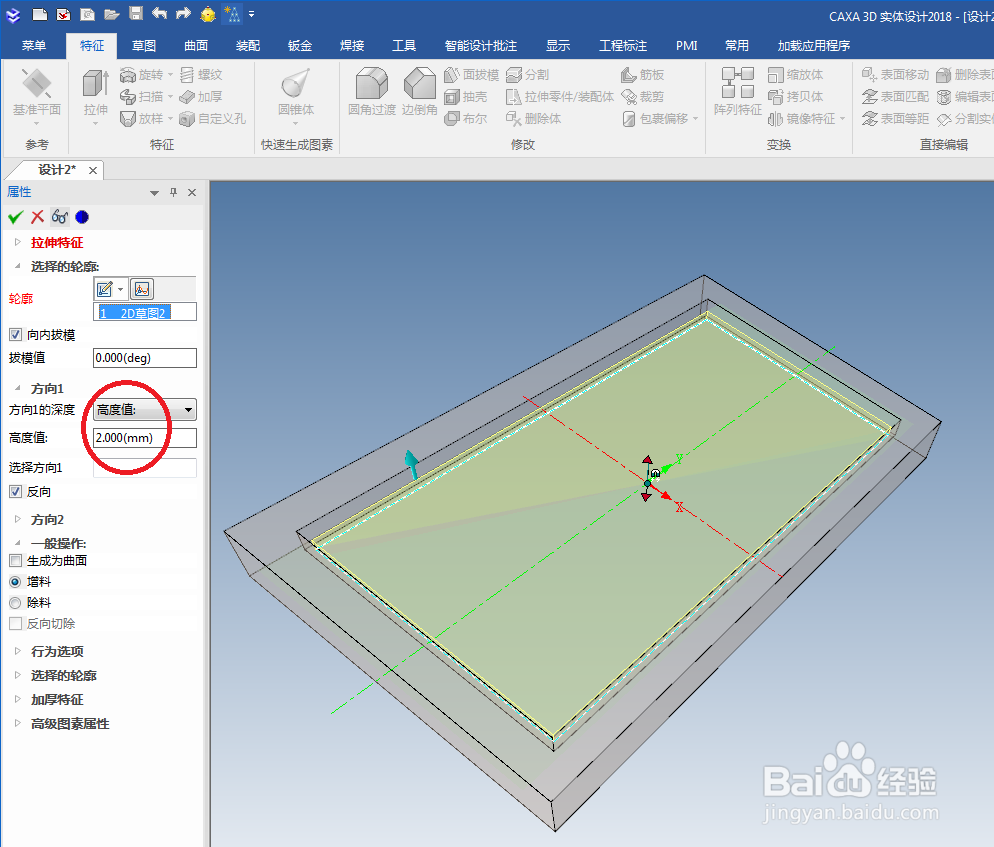

7、如下所示，

回到属性栏中的拉伸，

看着预览效果，设置拉伸高度为2，

点击√，完成。

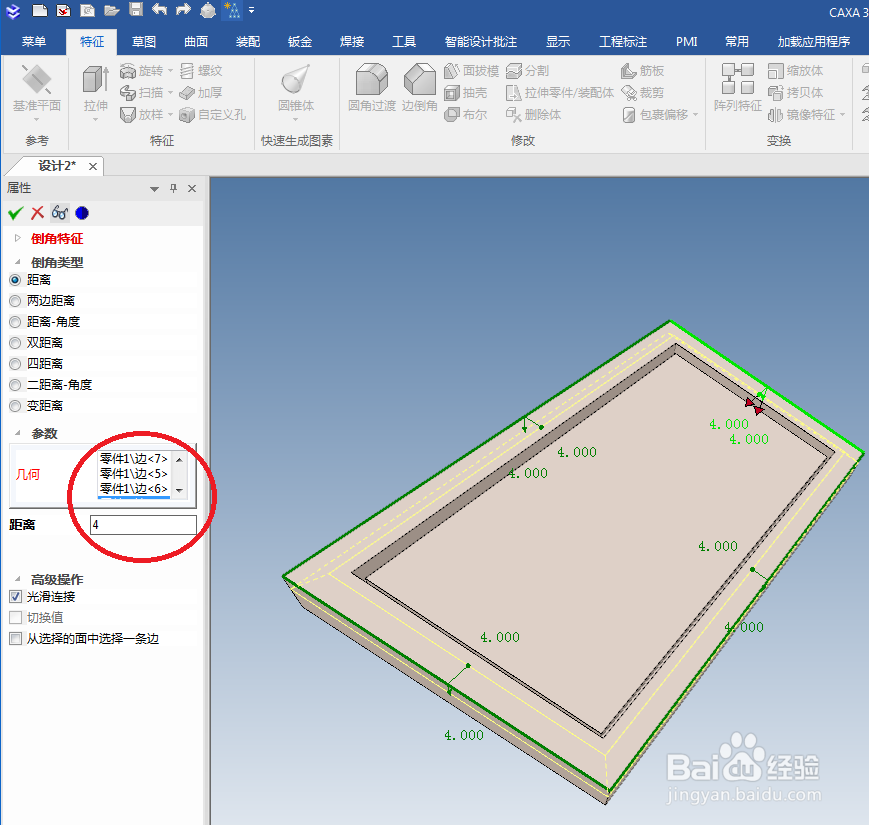

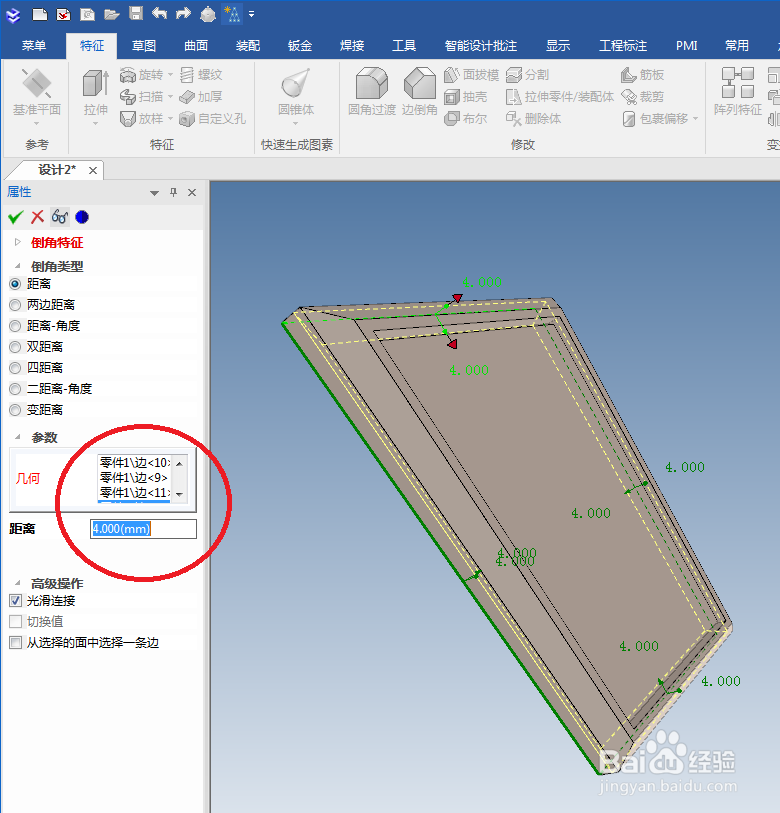

8、从这里开始倒角。

如下所示，

点击工具栏中的边倒角命令，距离4，

四条实体边。

9、如下所示，

重复第8步操作，

另外选择四条实体边。

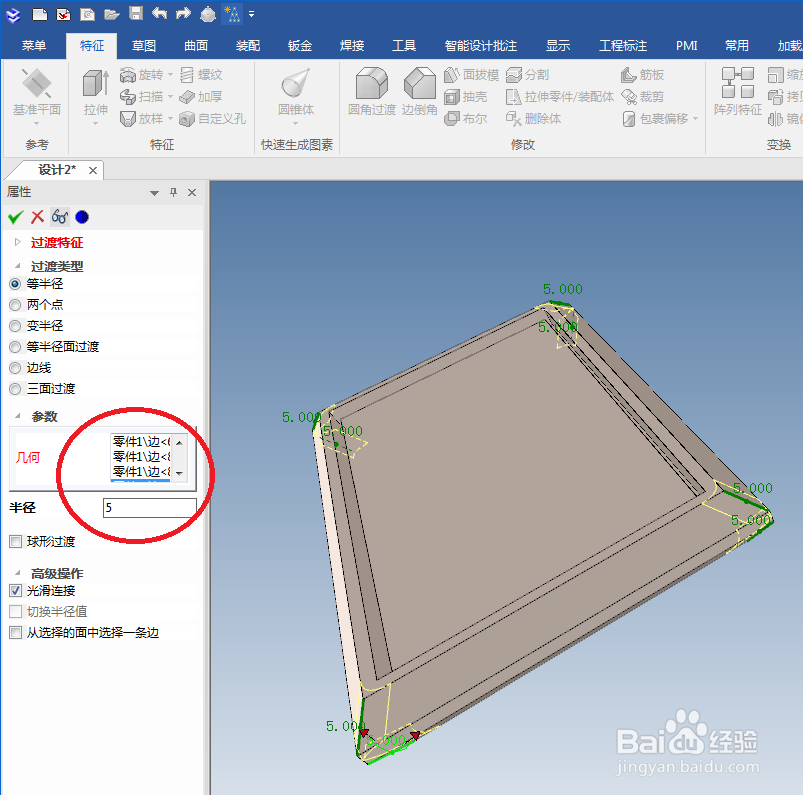

10、如下所示，

四个圆角过渡R5。

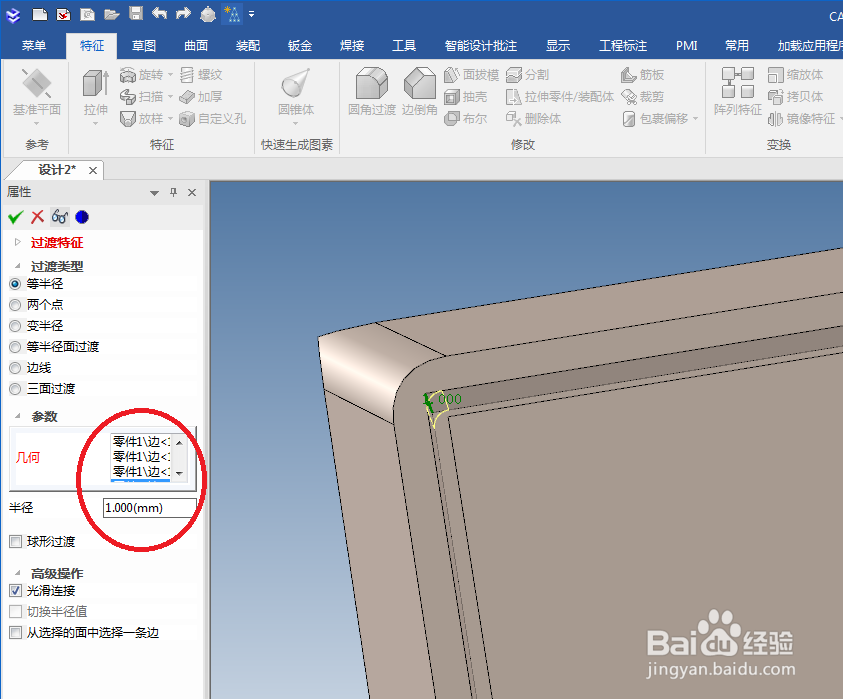

11、如下所示，

四个圆角过渡R1。

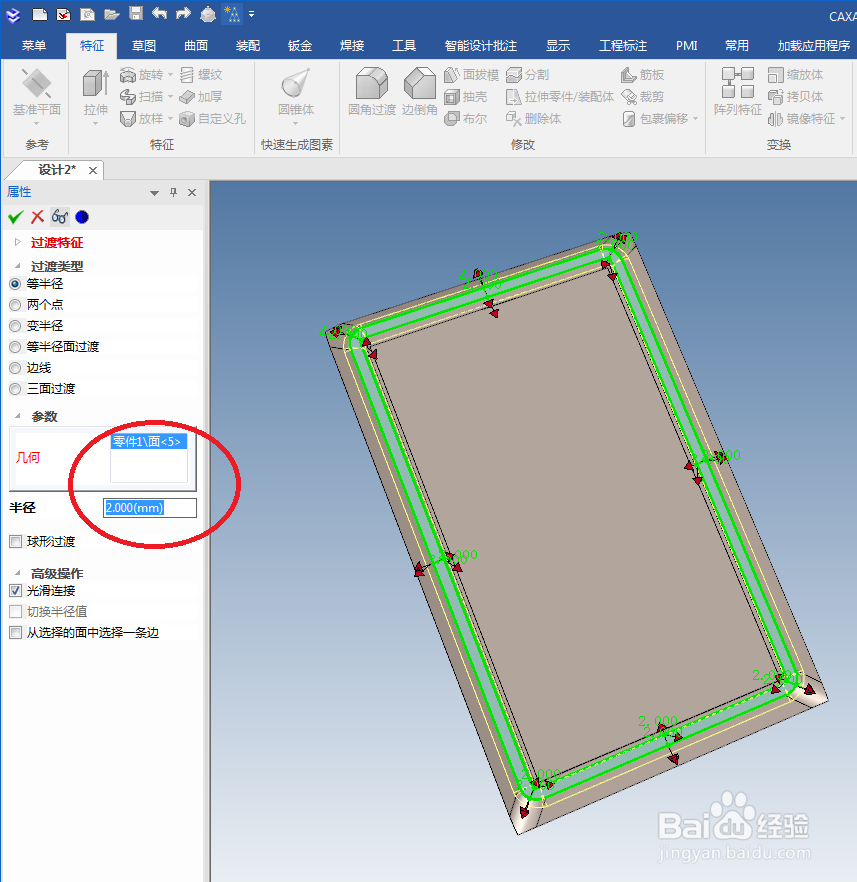

12、如下所示，

圆角过渡R2，

几何选择平面。

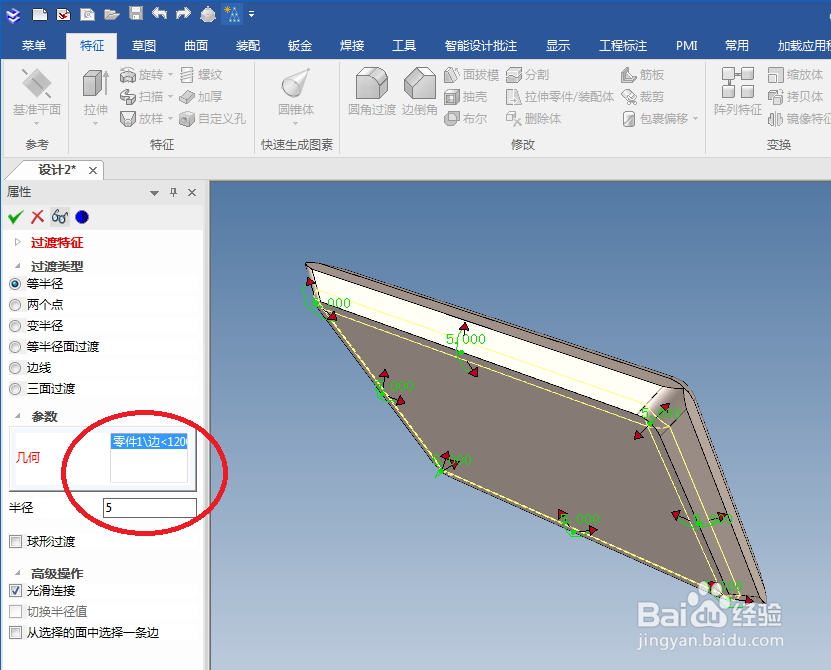

13、如下所示，

底部圆角过渡R5。

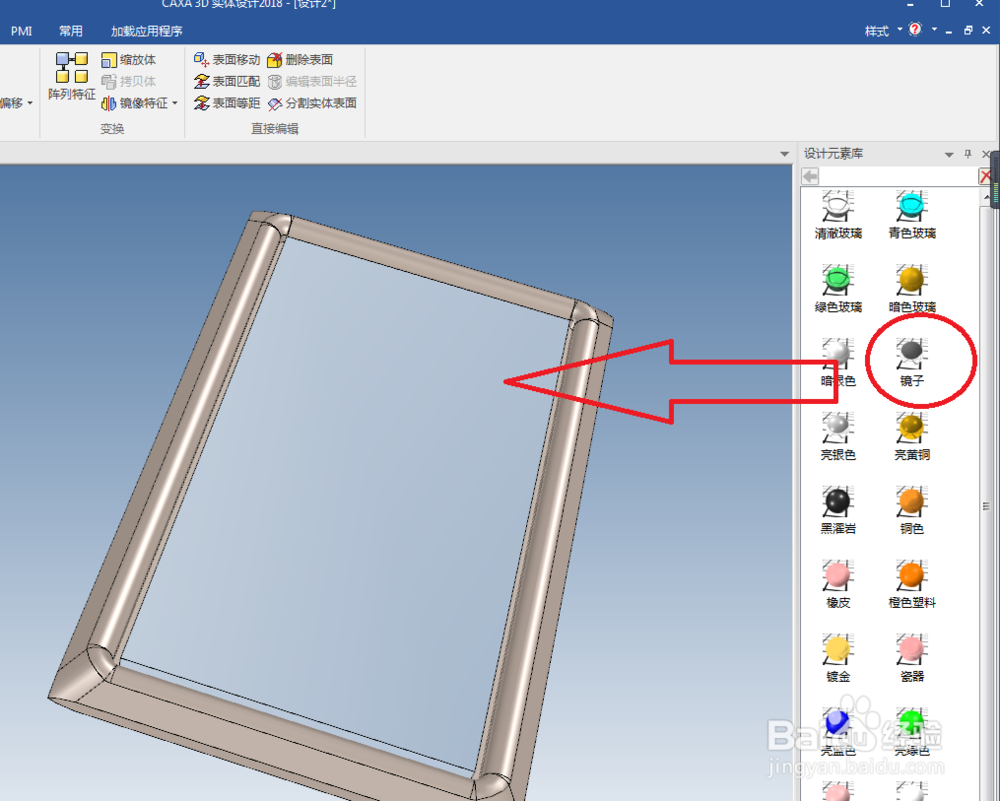

14、如下所示，

从设计元素库中找到“镜子”，将它拖动到拉伸的矩形上。

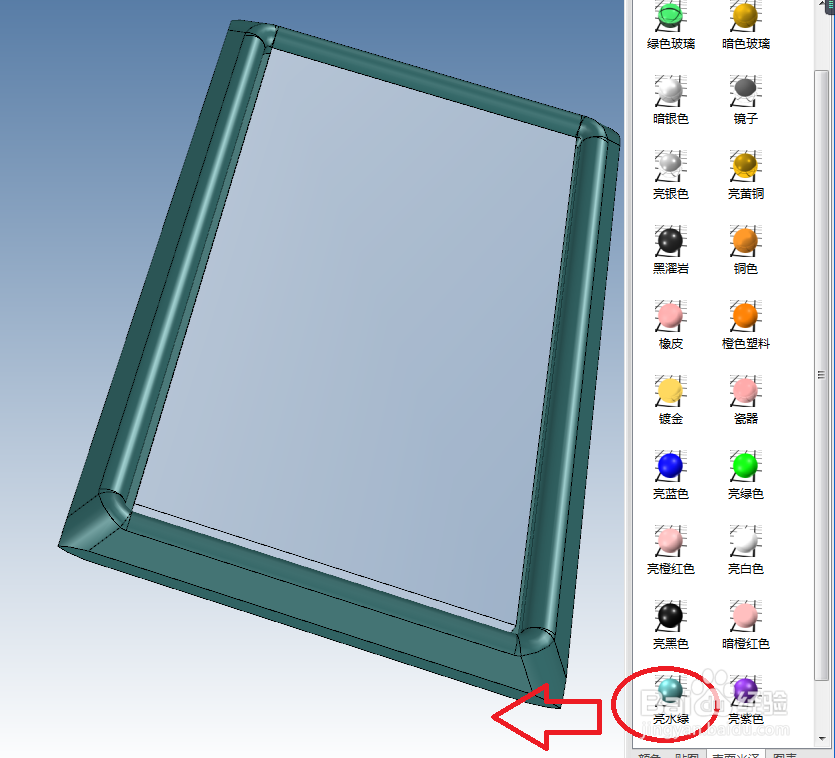

15、如下所示，

从设计元素库中找到“亮水绿”，将它拖动到实体中的倒角上，

至此，

完成了上色处理。

至此，

这个矩形的镜子就设计完成了。
