南通CAD培训：CAD简易花型设计

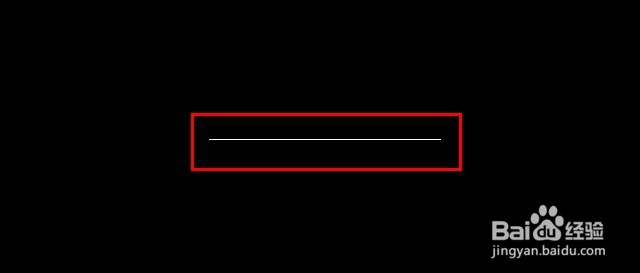

1、第一步，使用工具栏中的直线工具（如图2），先画一条长为70的直线（如图3）

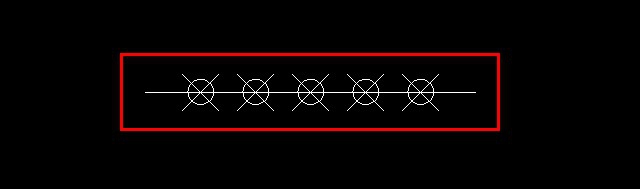

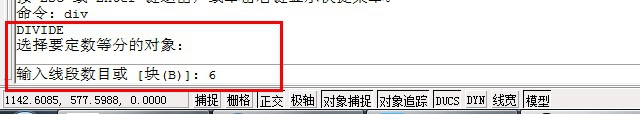

2、第二步，使用定数等分工具，把这条直线等分6等分，等分工具快捷键为DIV,步骤（如图4），（如图5），把直线分成了6等分（如图6）所示。

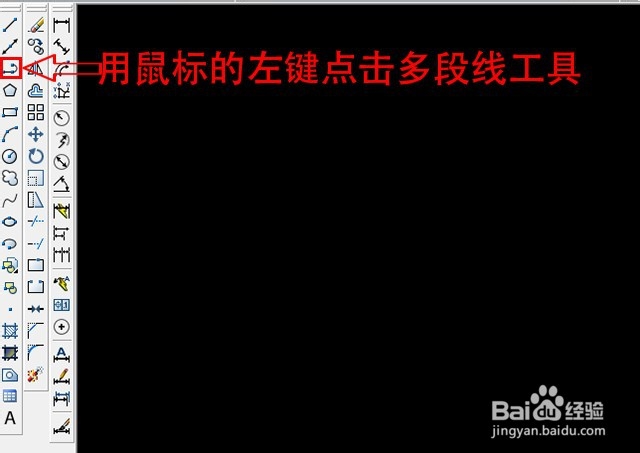

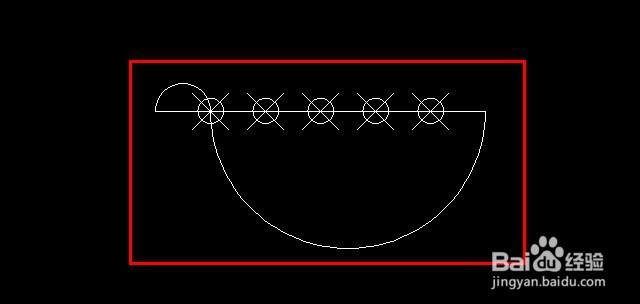

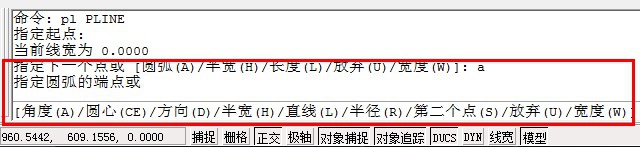

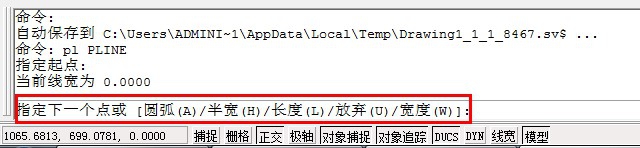

3、第三步，使用工具栏多段线工具（如图7）在“指定起点”指定下一个点（如图8）提示下输入A，在依宏氽墓指定圆弧的端点提示下输入D（如图9）就开始绘制圆弧的方向（如图10）

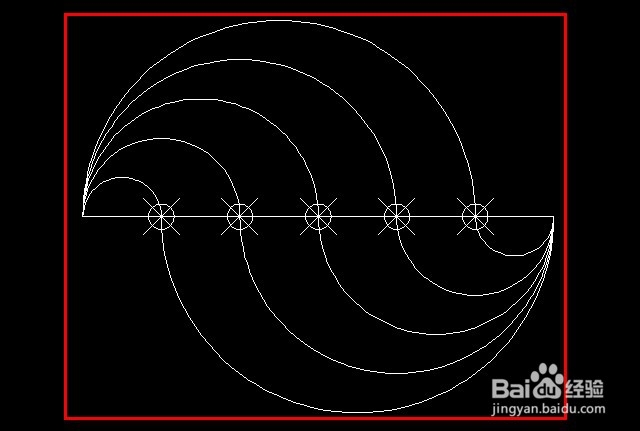

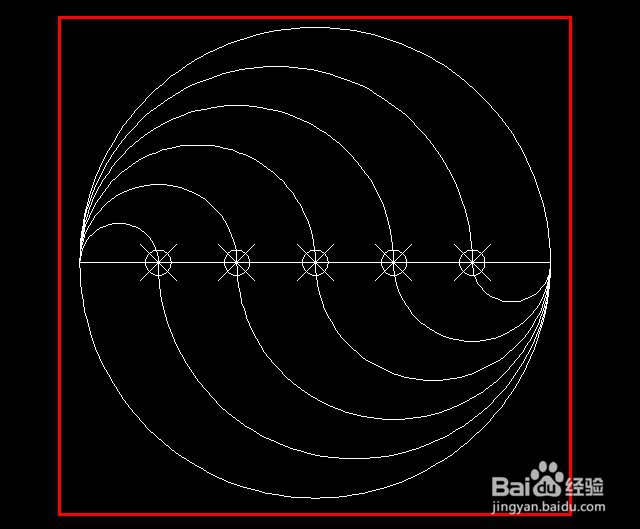

4、第四步，重复上面多段线画弧的操作，完成圆弧的绘制（如图11）

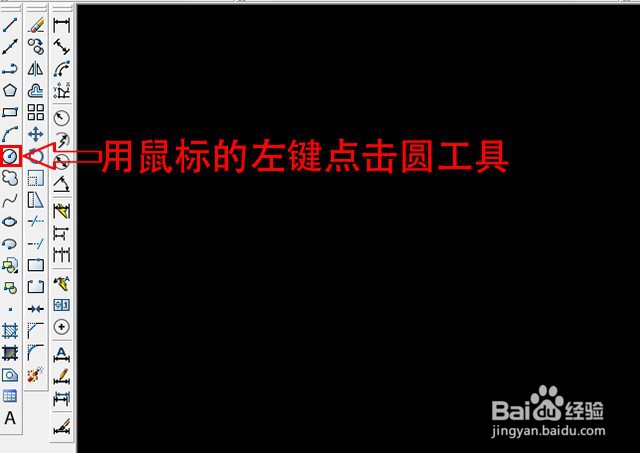

5、第五步，选择工具栏圆的工具（如图12），捕捉直线的中心点绘制一个圆（如图13）

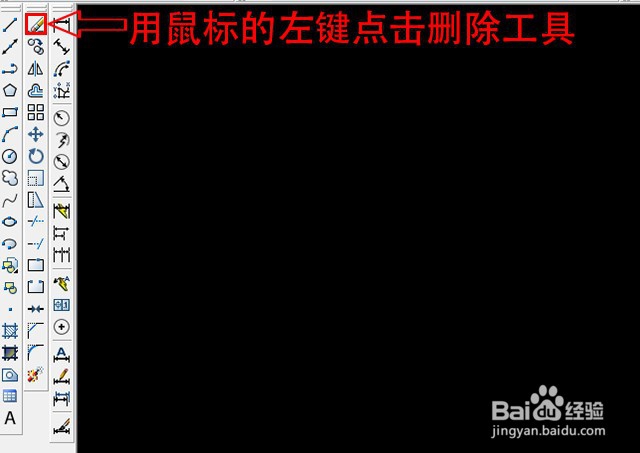

6、第六步，使用删除工具（如图14），删除辅助直线及点（如图15）
