UG10.0如何建模泵盖？

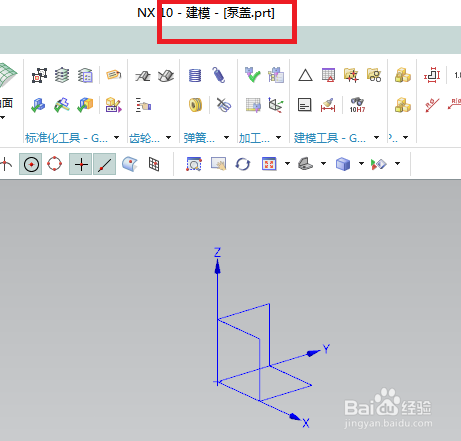

1、如下图所示，

打开UG10.0软件，

新建一个空白的模型文件，

然后另存为“泵盖”。

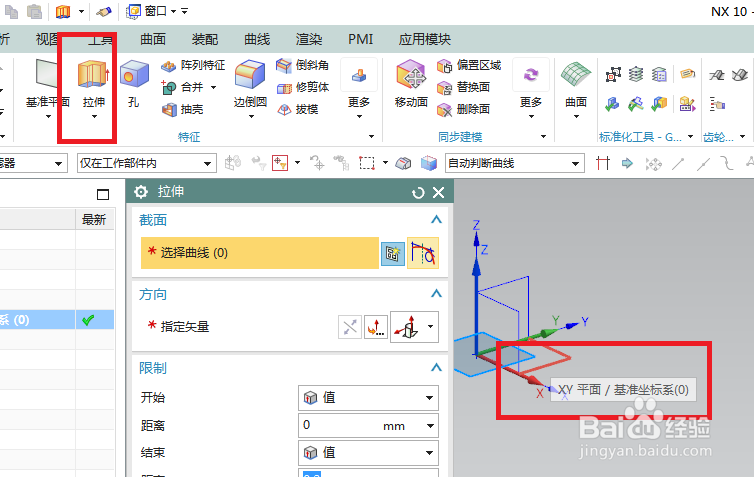

2、如下图所示，

执行【拉伸——XY平面】，直接进入草图。

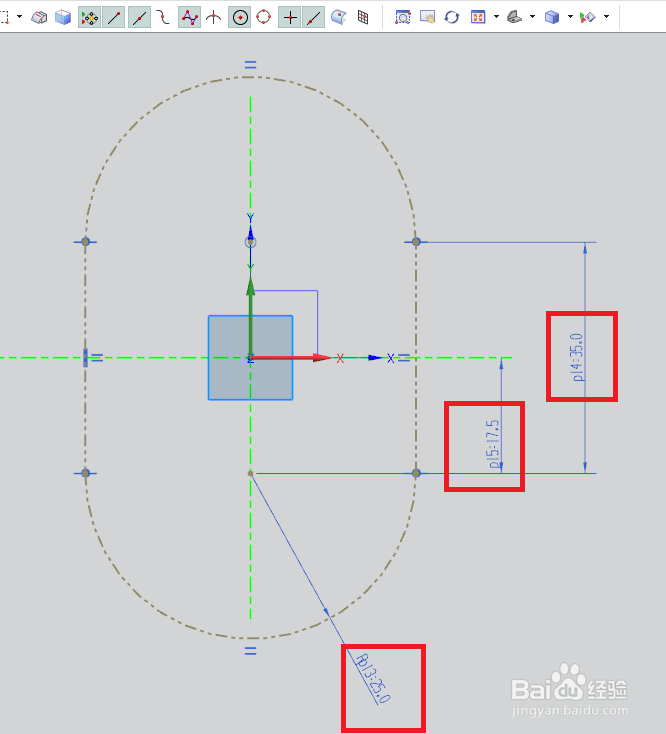

3、如下图所示，

进入草图，自动激活轮廓命令，画一个封闭的U型环，

添加几何约束，圆心在纵轴上，

激活快速尺寸命令，标注尺寸：35.0、17.5、R25.0，

将所有的线段转换为参考。

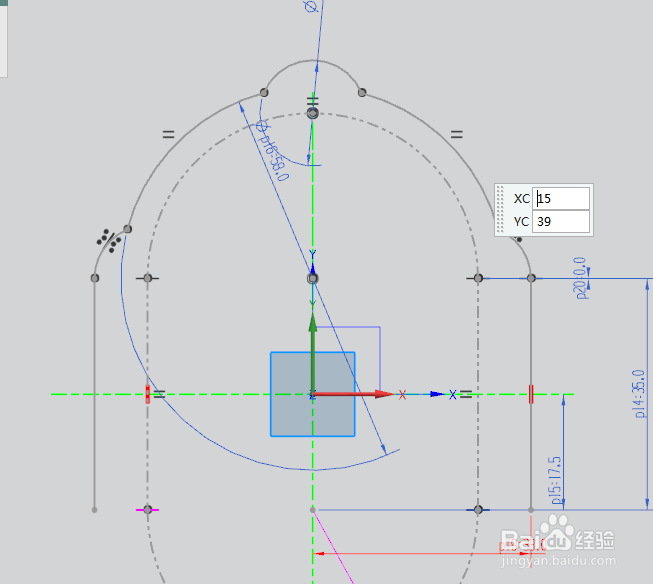

4、如下图所示，

激活直线命令，画一个竖直线段，

激活快速尺寸命令，标注尺寸：0.0、17.5、33.0、35.0，

激活圆命令，画一个大圆，两个小圆，

具体尺寸见下图，

将线段与其相切的圆镜像。

5、如下图所示，

激活快速修剪命令，

按照下图，将所有的圆都修剪成圆弧。

6、如下图所示，

激活镜像曲线命令，

以横轴为镜向轴将所有的线段全部镜像，

然后将重合的两条线段修剪，

点击完成，退出草图。

7、如下图所示，

回到拉伸对话框，

设置限制，0开始15结束，

方向向下，

点击确定。

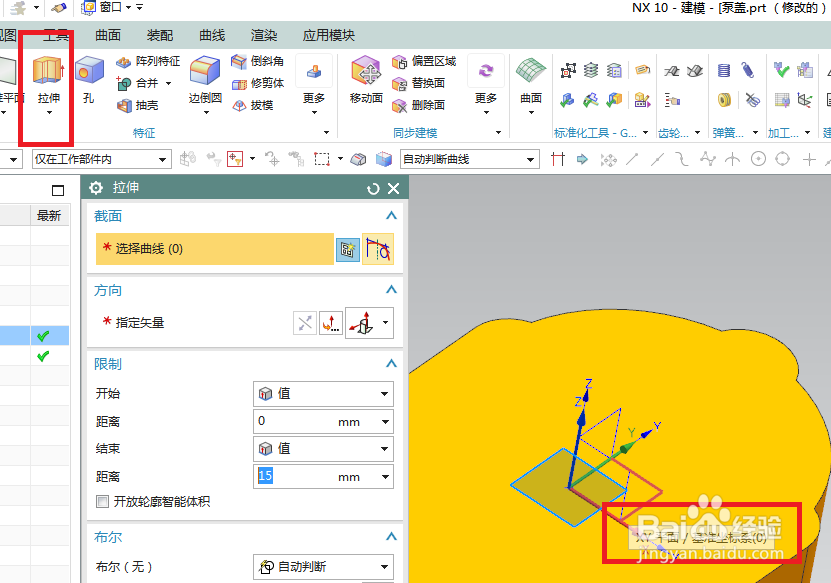

8、如下图所示，

执行【拉伸——XY基准平面】，直接进入草图。

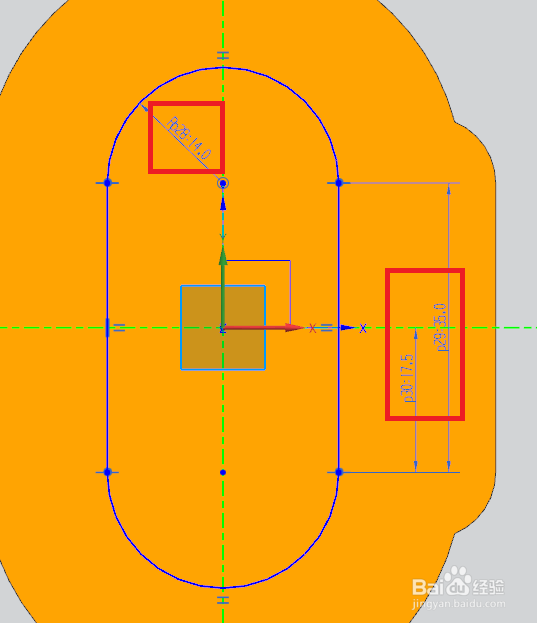

9、如下图所示，

进入草图，自动激活轮廓命令，

画一个封闭的U型环，

添加几何约束，圆心在纵轴上，

激活快速尺寸命令，标注尺寸：35.0、17.5，

点击完成，退出草图。

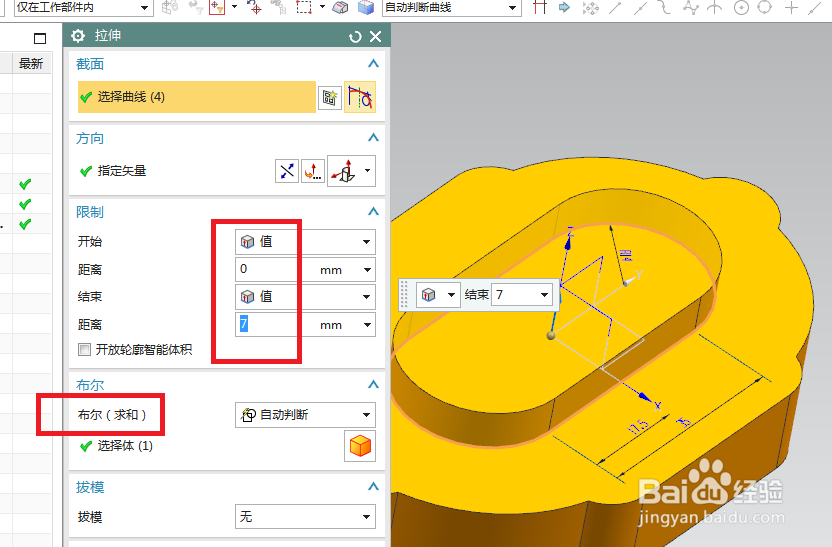

10、如下图所示，

回到拉伸对话框，

设置距离，0开始，7结束，

自动布尔求和，

点击确定。

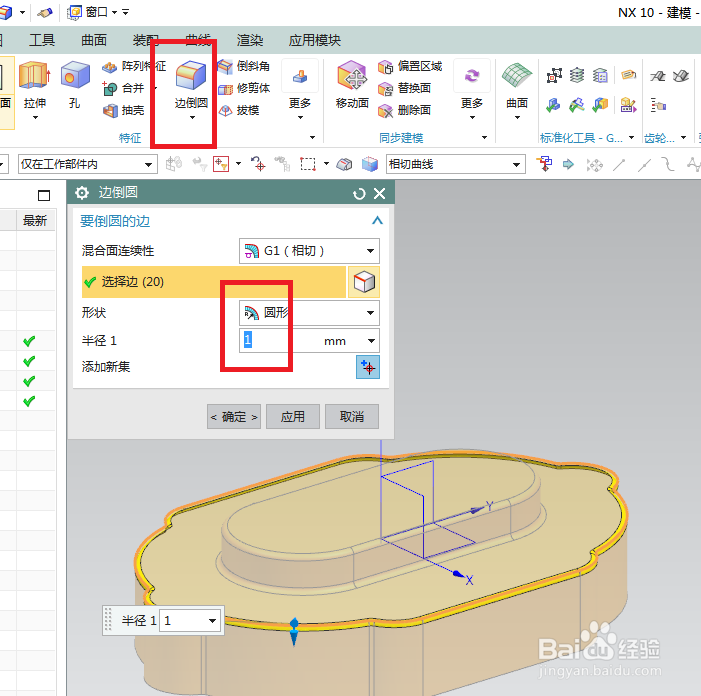

11、如下图所示，

点击工具栏中的边倒圆命令，

点击实体中的边线，

对话框设置半径R1，

点击确定（或者应用）。

12、如下图所示，

激活边倒圆命令，

点击实体中的一条边线，

对话框半径默认R1，

点击确定。

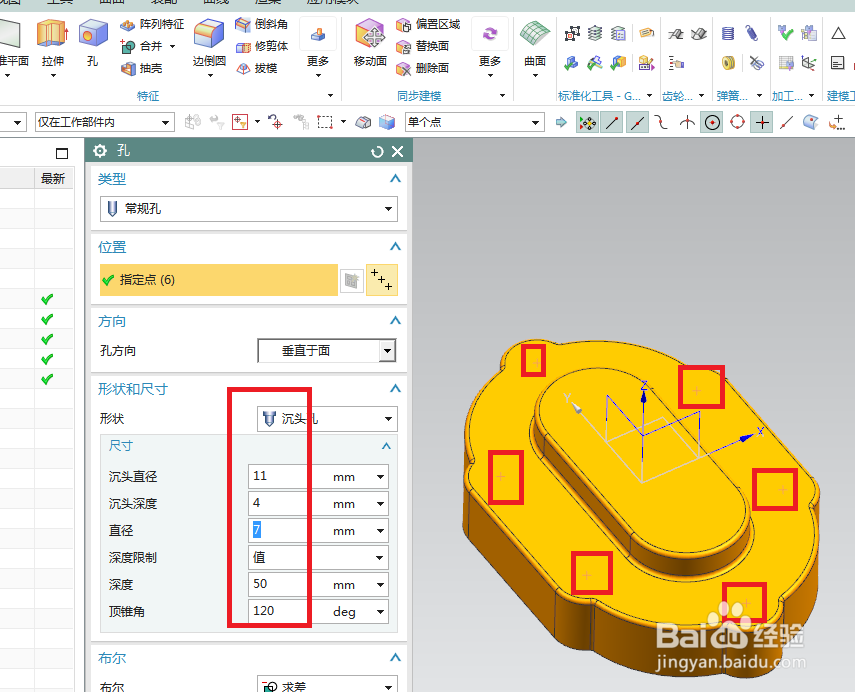

13、如下图所示，

点击工具栏中 的 孔 图标，

指定点，实体中的六个圆心，

形状设置“沉头孔”，

设置尺寸：沉头直径11，沉头深度4，直径7，

点击确定。

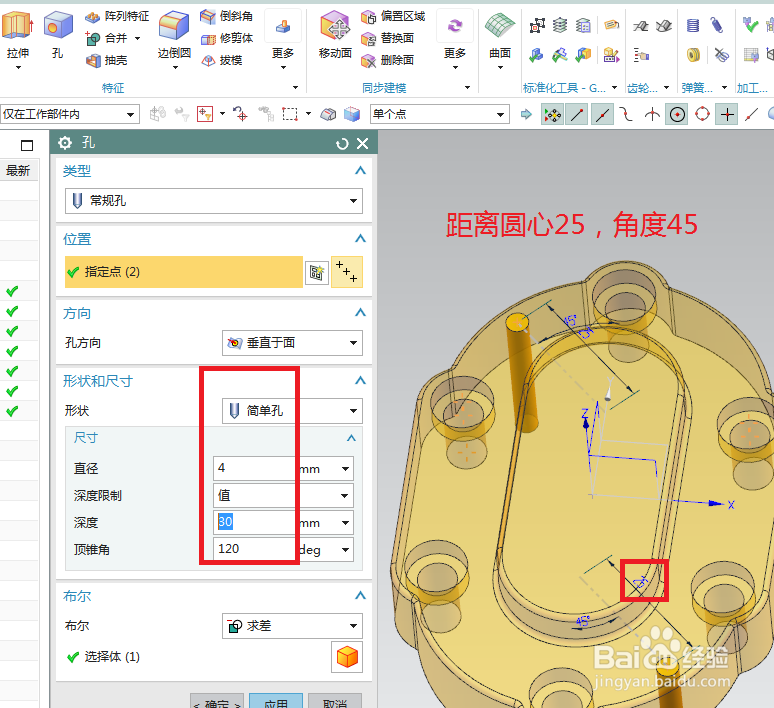

14、如下图所示，

点击工具栏中的 孔 图标，激活孔命令，

点击实体平面，创建点：画直线段，画点，距离圆心25，角度45，

形状简单孔，

设置尺寸：直径4，深度30，点击确定。

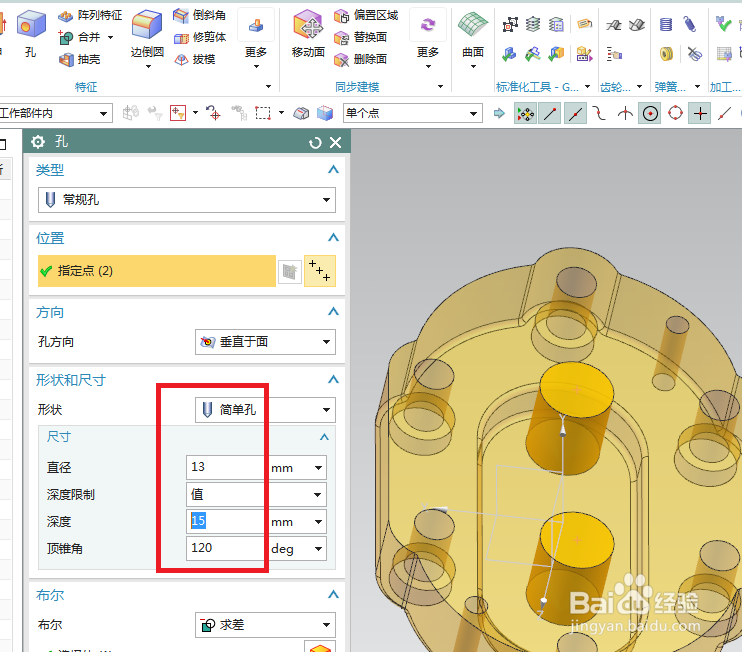

15、如下图所示，

点击工具栏中的“孔”图标，激活“孔”命令，

将实体翻过来，

指定两个圆心点，

简单孔，直径13，深度15，顶锥角120，

点击确定。

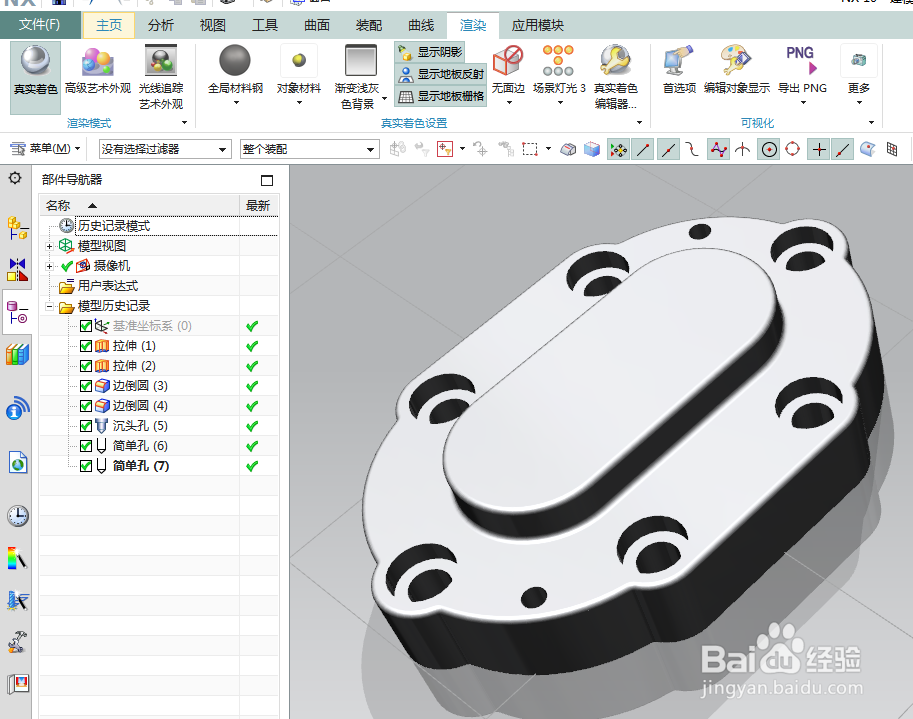

16、如下图所示，

隐藏基准，

显示设为着色，

渲染——真实着色——全局材料钢，

至此，

这个“泵盖”建模完成了。
