LITO H3C模拟器做VLAN间静态路由实验步骤

2025-05-15 20:24:55

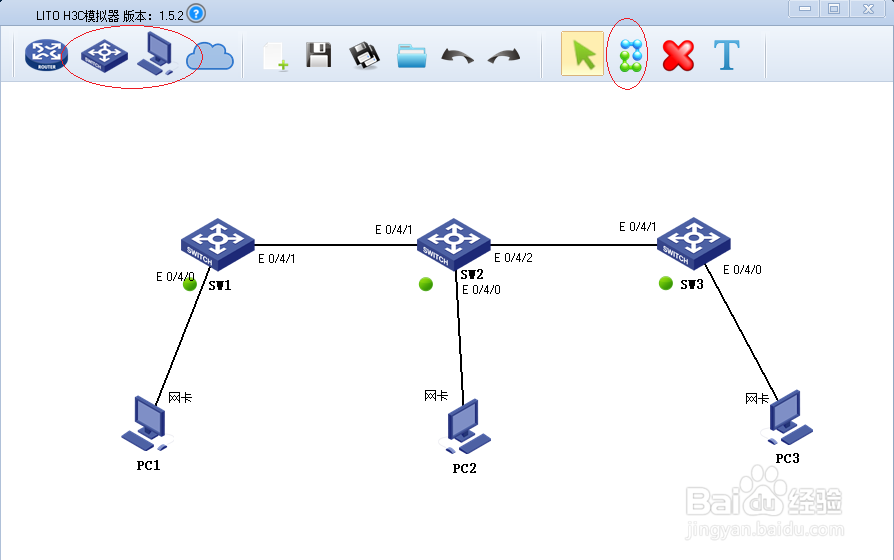

1、拖动三台交换机、三台计算机到工作区，建立拓扑。如图搭建实验环境，由此可练习相关配置命令。

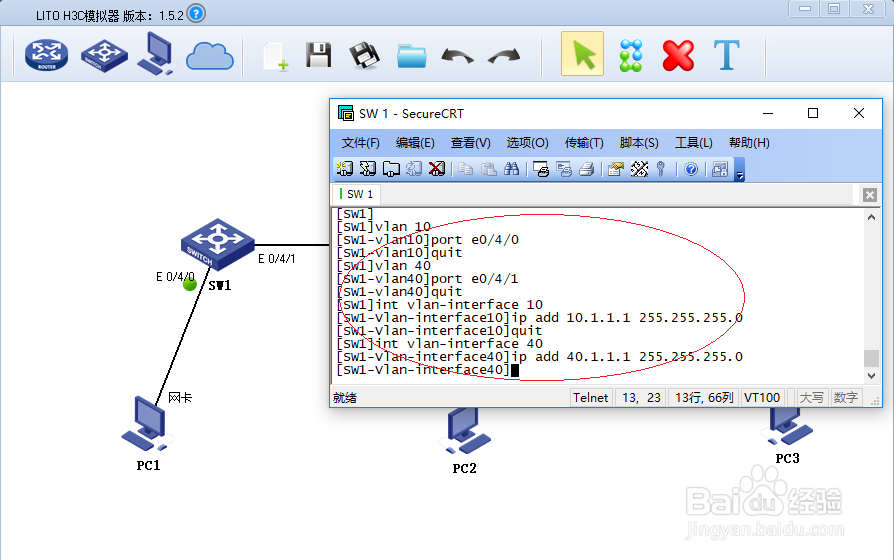

2、在交换机1[SW1]提示符下输入命令"vlan 10→port e0/4/0→vlan 40→port e0/4/1→int vlan-interface 10→ip add 10.1.1.1 255.255.255.0→int vlan-interface 40→ip add 40.1.1.1 255.255.255.0"，创建VLAN并添加端口。如图，配置VLAN虚接口地址。

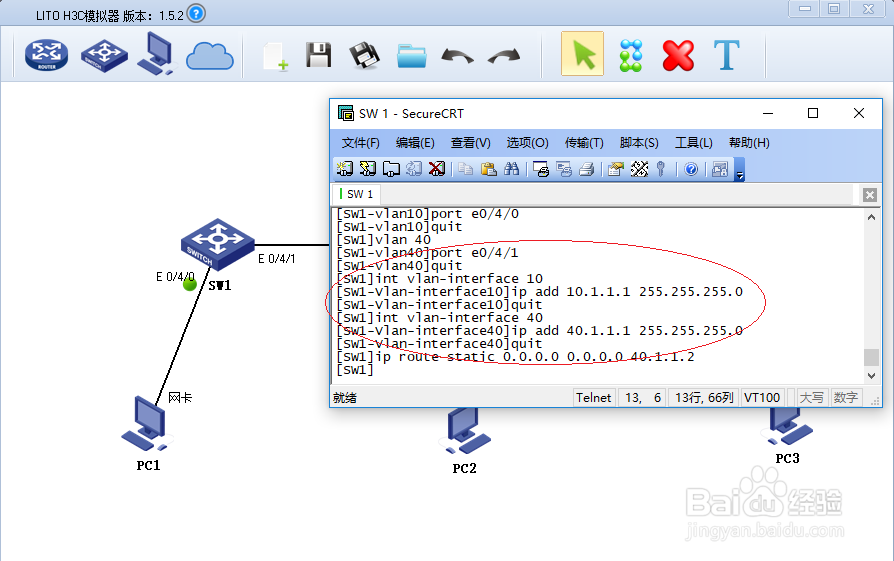

3、输入命令"ip route-static 0.0.0.0 0.0.0.0 40.1.1.2"，如图配置缺省路由。

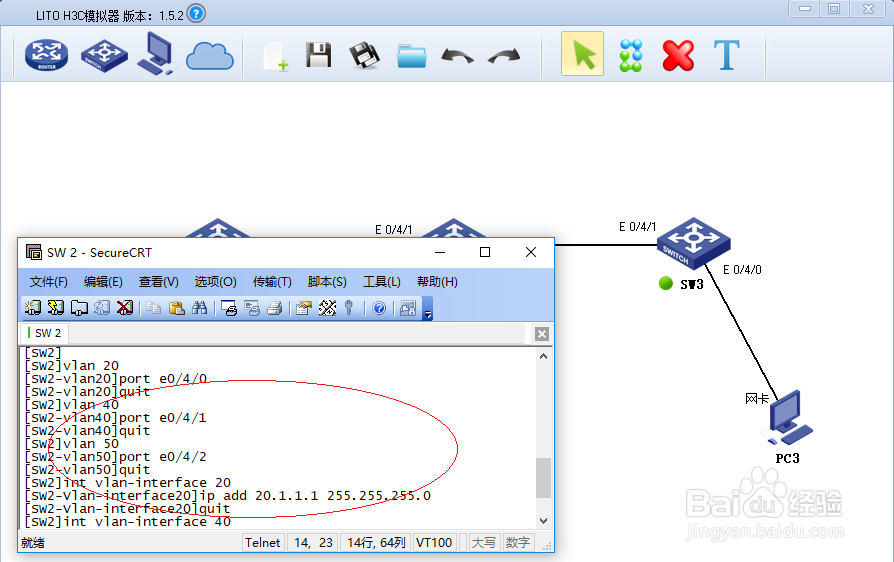

4、在交换机2[SW2]提示符下输入命令"vlan 20→port e0/4/0→vlan 40→port e0/4/1→vlan 50→port e0/4/2→int vlan-int髫潋啜缅erface 20→ip add 20.1.1.1 255.255.255.0→int vlan-interface 40→ip add 40.1.1.2 255.255.255.0→int vlan-interface 50→ip add 50.1.1.2 255.255.255.0"，创建VLAN并添加端口、配置VLAN虚接口地址。

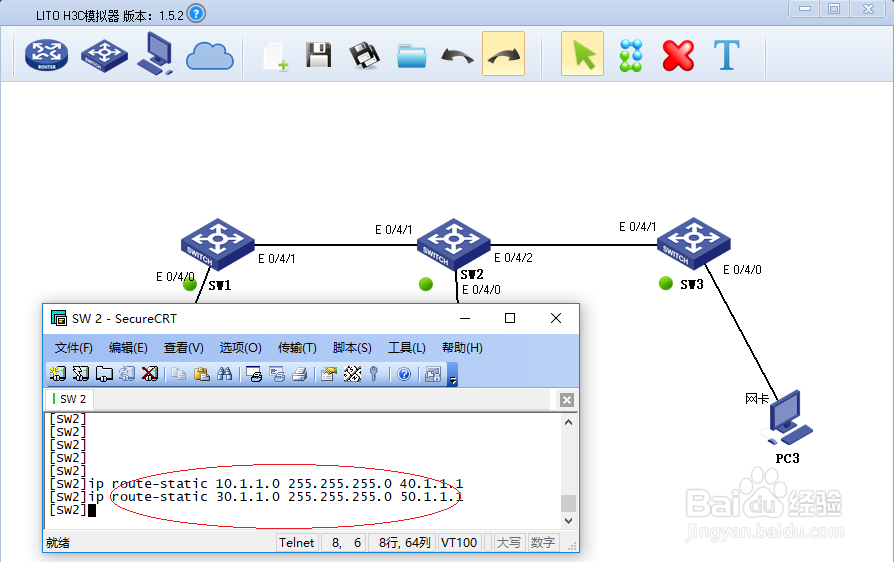

5、输入命令"ip route-static 10.1.1.0 255.255.255.0 40.1.1.1→ip route-static 30.1.1.0 255.255.255.0 50.1.1.1"，配置静态路由。

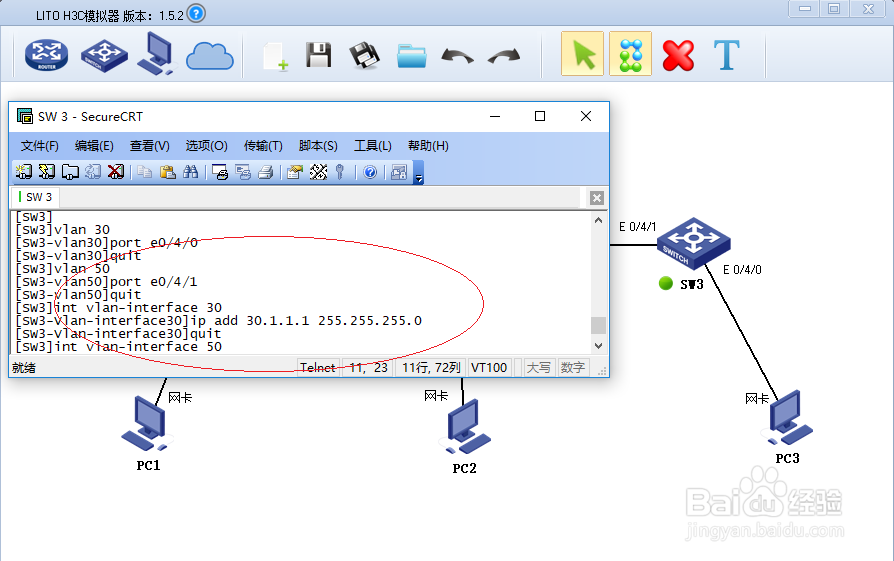

6、在交换机3[SW3]提示符下输入命令"vlan 30→port e0/4/0→vlan 50→port e0/4/1→int vlan-interface 30→ip add 30.1.1.1 255.255.255.0→int vlan-interface 50→ip add 50.1.1.1 255.255.255.0"，创建VLAN并添加端口。如图示，配置VLAN虚接口地址。

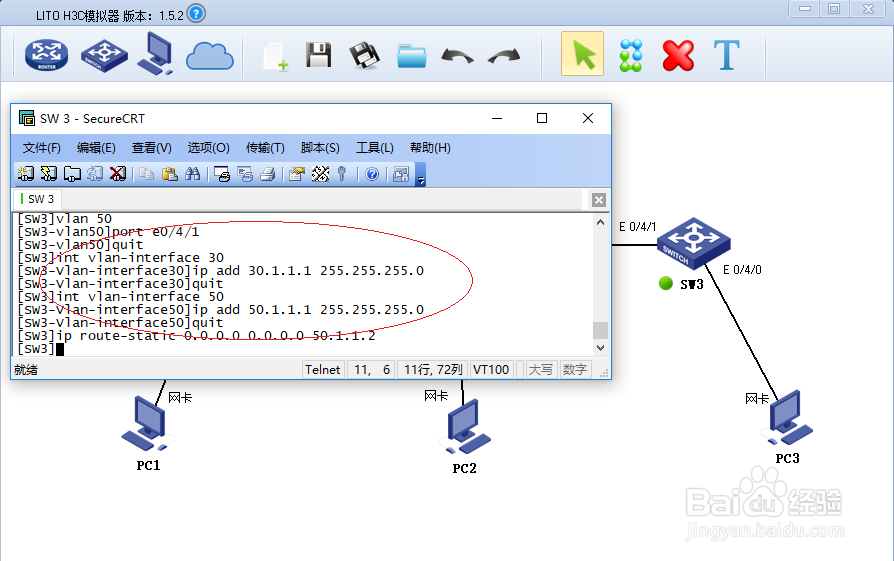

7、输入命令"ip route-static 0.0.0.0 0.0.0.0 50.1.1.2"，配置缺省路由。大功告成，可以休息一下了。
