射频导纳料位开关安装注意事项

1、一、安装方式（1）水平安装 为了确保测量的准确性，可以将射频导纳料位开关水平安装。如果测量误差允许在隔氆吠割几厘米范围内，建议将设备向下倾斜约20°后安装，可以避免由于物料在探头上的堆积而造成的测量误差（注：缆绳型射频导纳物位开关禁止水平安装）。对于一些特殊应用场合的安装，还需要增加防护挡板，仪表才能更可靠工作（见下图）。 如果被测料位是粗糙或具有很大磨损性的物料，可以选择凹型防护挡板。这种挡板可让物料在凹槽内形成一定的堆积，减少物料对挡板的冲击，从而提高防护挡板的使用寿命。

2、（2）垂直安装 垂直安装时，为了避免圆柱容器中介质堆角和容器壁自身电抗造成的测量误差，建议安装在距离容器壁大于500mm处（见图2）。

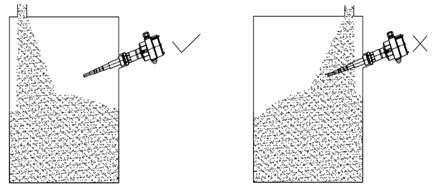

3、二、安装时避免入料口 在选择射频导纳料位开关安装位置时，应避免由于安装在入料口位置而造成的测量误差，甚至损坏仪表（见图3）。

4、三、安装于防潮位置 当仪表安装在户外或有潮气的环境中时，在接入电缆之前，请将电缆线弯曲并朝下引，当遇到下雨或存在冷凝现象的情况时，雨水和冷凝水便会随之往下流，防止潮气进入仪表。

5、四、注意安装间距 当由于测量需要，料仓内要求安装多台仪表时，应保证仪表之间的安装间距大于500mm，防止仪表之间的探头相互干扰，导致测量不可靠（见图4）。

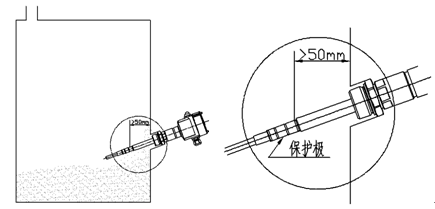

6、五、注意保护极插入深度 为保证仪表抗粘附的功能，仪表安装时应保证探头保护极插入料仓内的尺寸大于50mm（见图5）
