solidworks教程--拉伸凸台特征

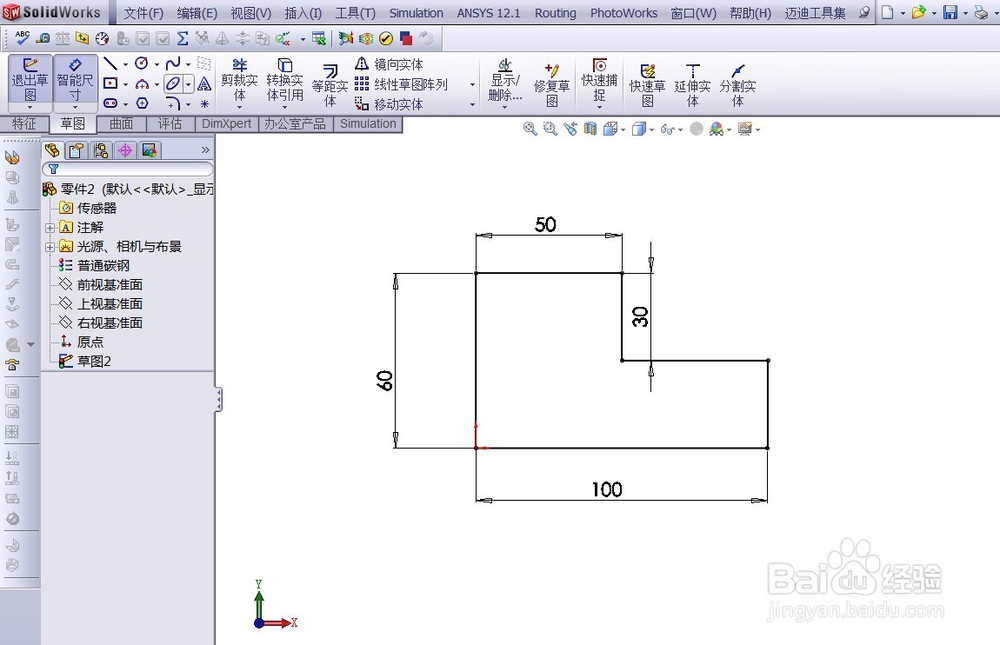

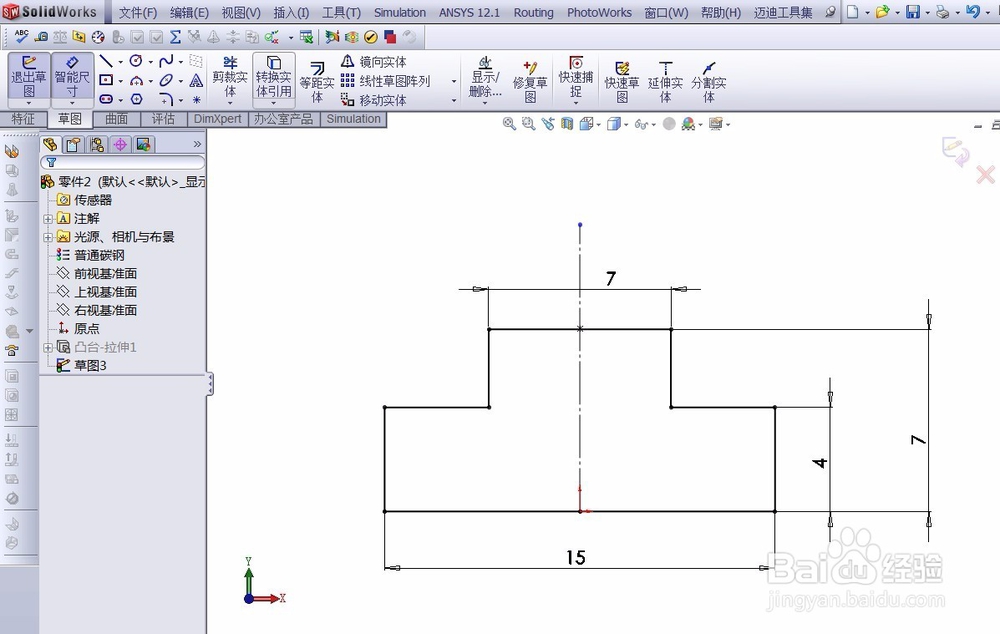

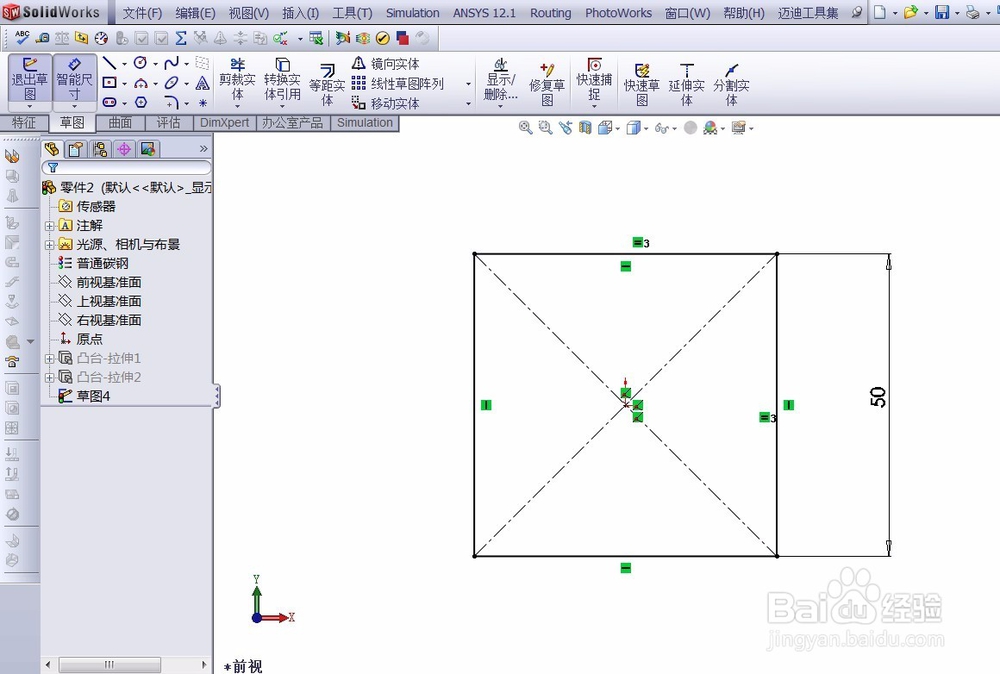

1、新建零件，新建草图，请注意，我们画草图时，一般都是从原点开始画起的，或者是相对于原点对称，这是一个非常重要的好习惯，有利于我们未来的修改与装配。

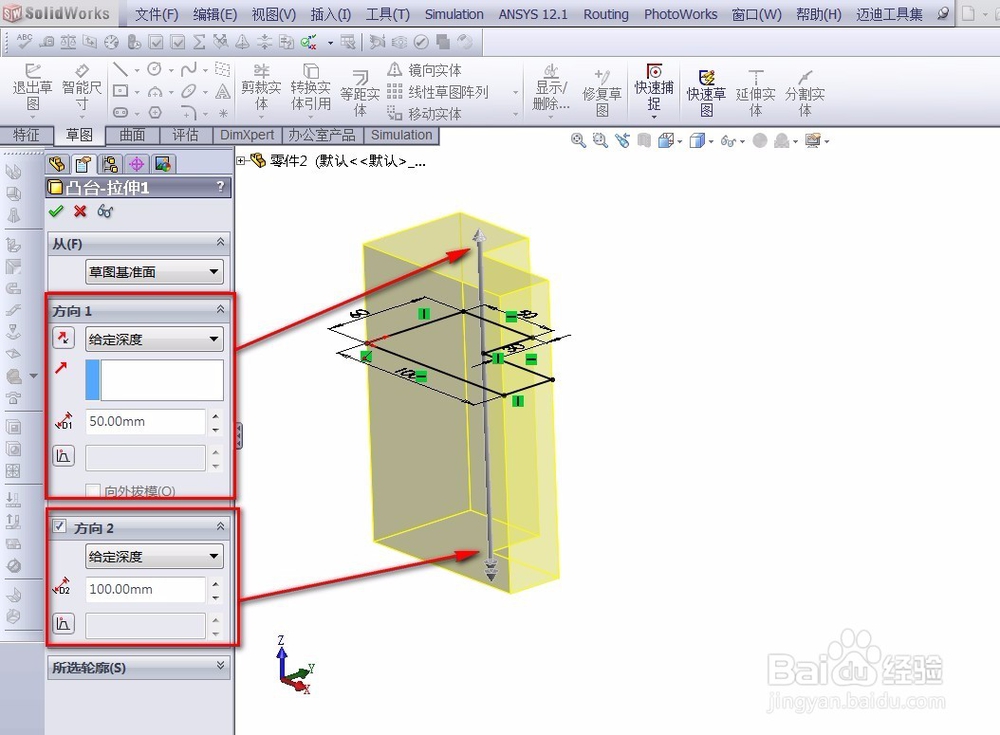

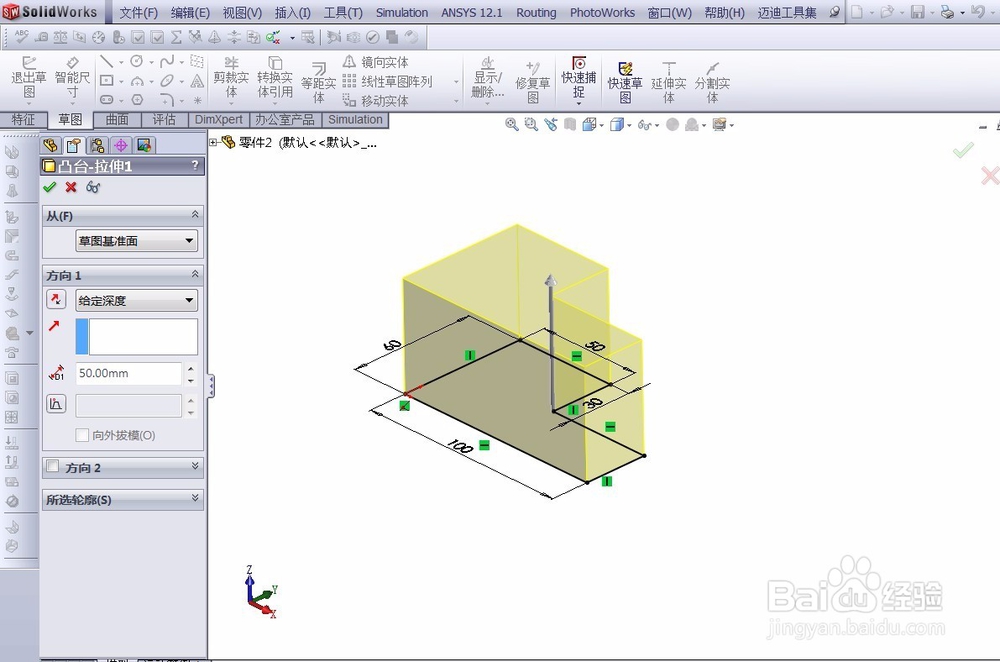

2、一般的拉伸功能展示：一般我们拉伸时就是选中一个封闭的草图轮廓，点击拉伸按钮，默认是方向1拉伸，我们也可以朝两个方向同时拉伸，拉伸长度自己定义。

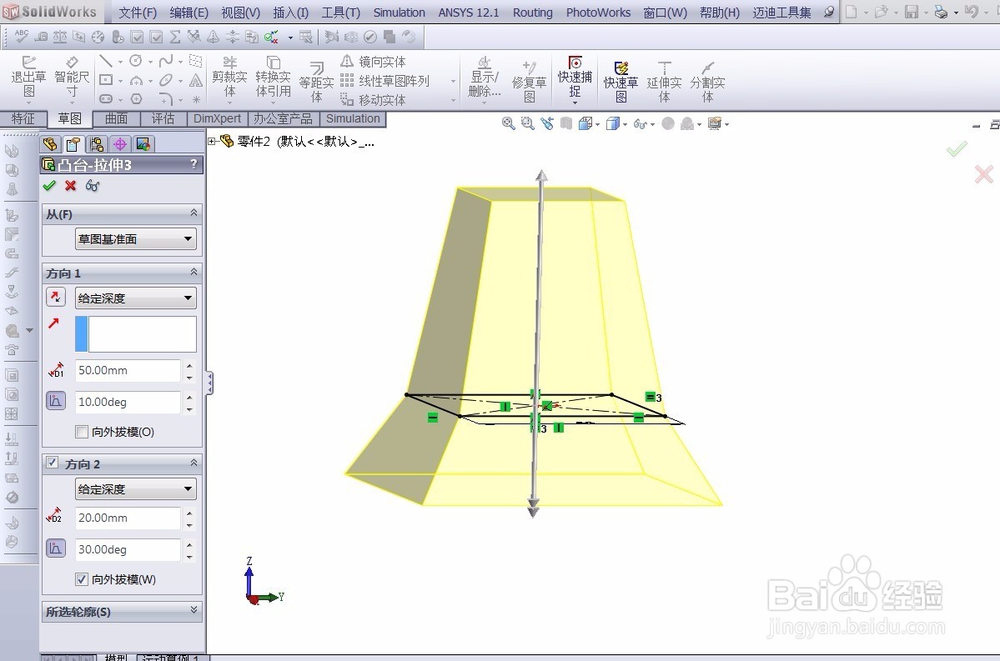

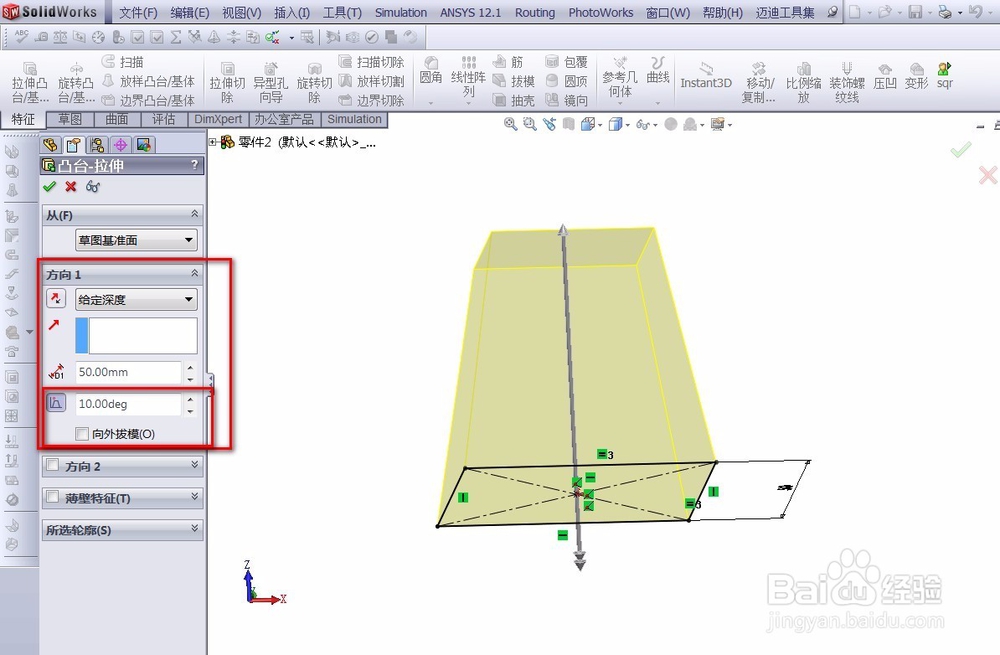

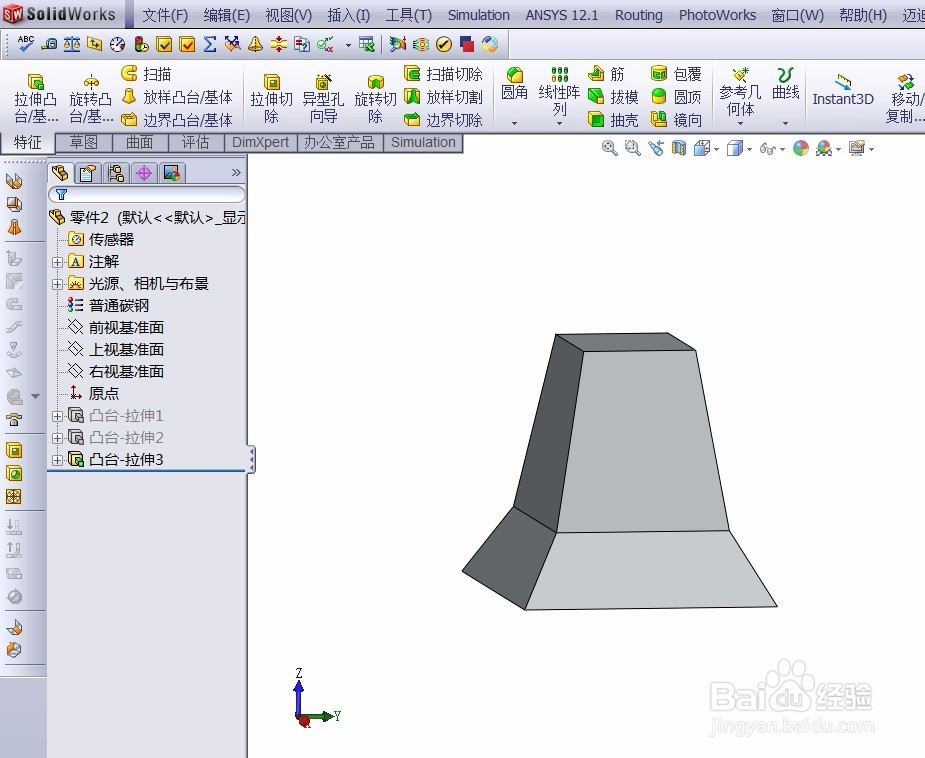

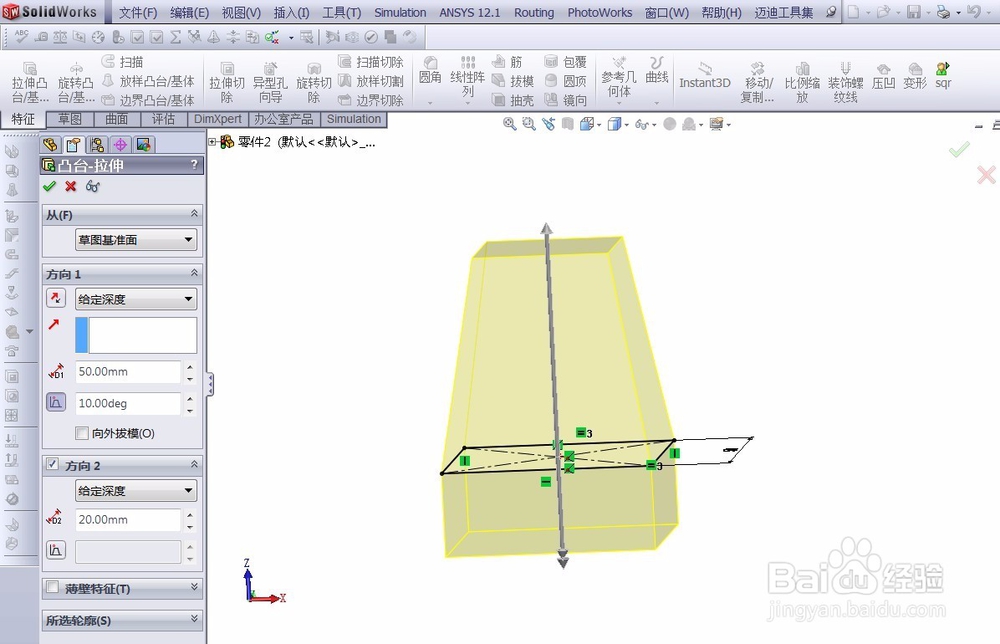

3、拉伸过程中的拔模功能：拔模功能用的比较少，但是我们也可以学习一下这个小技巧，在我们进行拉伸的时候，在方向1的参数设置中点击拔模按钮，设置拔模度数，再选择拔模方向即可，生成了类似于塔的形状。同时我们也可以在方向2中设置拉伸，或者同时拔模，如图所示。

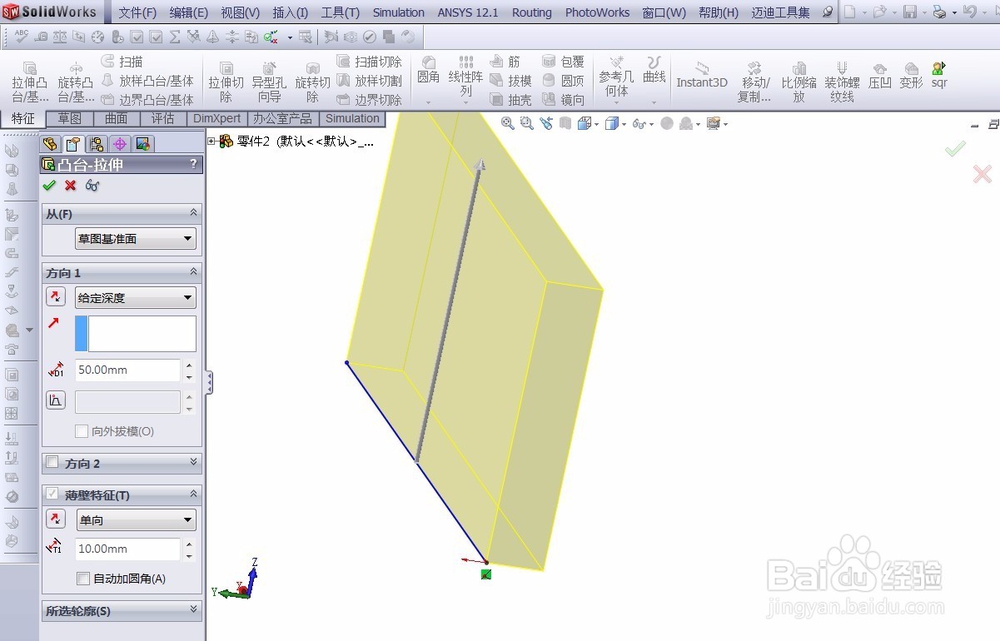

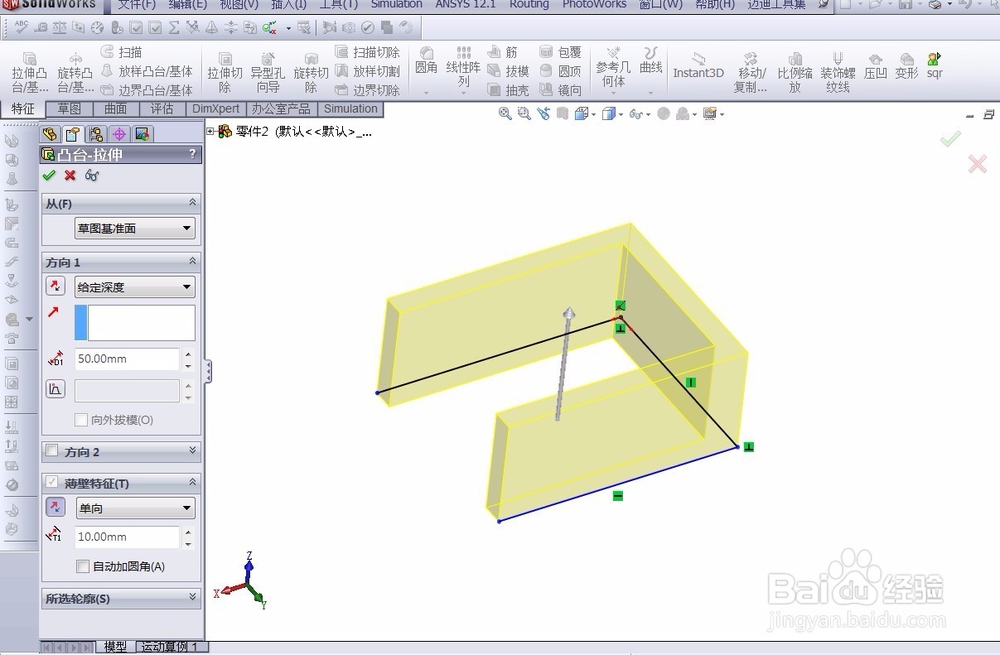

4、拉伸薄壁(薄片)零件：其实solidworks做拉伸的时候，草图不一定要做成闭合轮廓，多条线段组合，甚至一条线也可以，所拉蔼菱焱濒伸出来的零件就是所谓的薄壁(薄片)零件。需要注意的是，拉伸薄壁时再使用拔模功能，薄壁的内外同时进行拔模操作的，角度太大会导致拉伸高度变低。
