UG 高级仿真中受力分析简介

1、点击文件菜单，打开高级仿真模块。在创建高级仿真过程中，可以对仿真的解算文件进行命名。一般来说，在这个阶段，所有参数都可以选择默认值。创建成功后，导航器自动将fem文件置于工作状态。

2、然后可以对零件赋予材料属性。选择菜单中的More→Assign Material，然后选择零件，选择材料，确定退出，即可完成零件的材料属性赋予。然后进行网格划分。

3、亦可以直接进行网格划分，在划分过程中完成零件的勤崞擒啶材料属性赋予。选择菜单中的3D四面体网格划分3D T髫潋啜缅etrahedral命令，选择零件，在网格属性中选择CTETRA(4)或者CTETRA(10)都可以，区别在于四面体上的节点数。然后可以设置网格大小，可手动输入，也可以点击输入框后面的自动划分按钮。如果之前已经赋予了零件材料属性，这里就可以直接确定退出，完成网格划分。

5、然后可在导航器中右键点击网格收集器，查看Information，里面有网格的基本信息，以核对网格的划分是否符合要求。

6、网格磷挎菪闲划分结束后，需对网格进行检查，以保证划分的网格没有失真。点击菜单中的网格质量Element Quality，弹出检查窗口，然后选择要检查的网格体，点击Check 呶蓟鹭毵Elements，检查结束后观察下方信息提示窗口里的信息，如果failed和warning数值都为0，则网格划分没有问题；如果数值不为0且比较大，则需要修改网格大小，重新划分网格，使failed和warning数值为0.（warning的数值可以不为0，数值较小的情况下不影响分析结果。）

8、1.定义约束条件点击菜单中的约束方式Constraint Type，根据受力分析的要求进行选择，本例选择全约束Fixed Constraint。

10、3.仿真对象方式多个零件涉及到不同零件面、边接触方式，零件、材料的初始温度等，本例单个零件的受力分析，故不作介绍，以后会另写一篇经验进行全面介绍。至此边界条件定义和设置完毕。

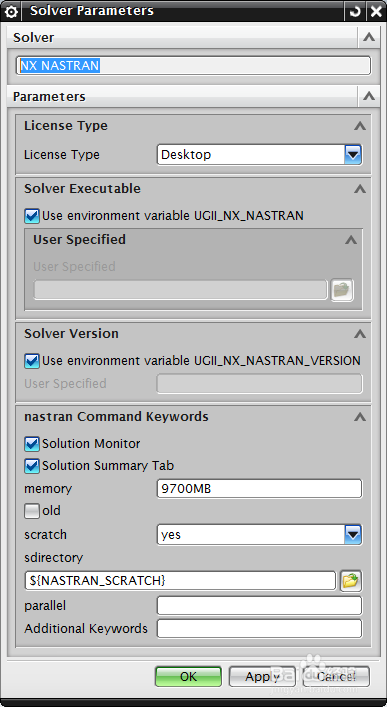

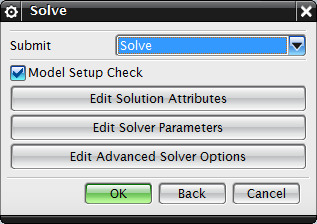

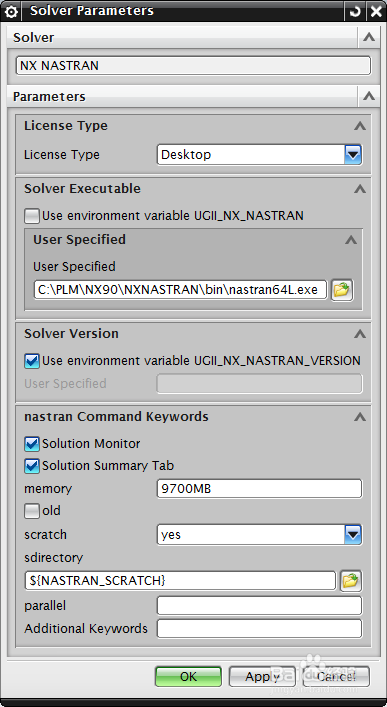

11、到了这里，我们就可以进行零件受力的解算了。点击菜单中的解算Solve，弹出对话框，进行解算。

13、解算完毕后，双击结果Result，进入结果后处理环境，可以查看形变、应变等多个结果形式。
