powerdesigner创建城市规划图（电商平台）

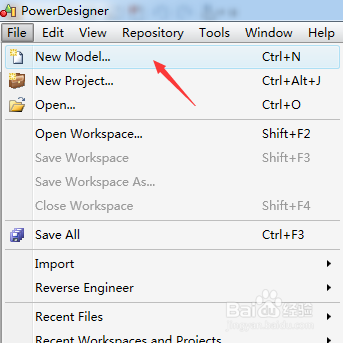

1、以电商平台为例进行介绍点击菜单栏【file】->【New Model】,打开模型选择窗口

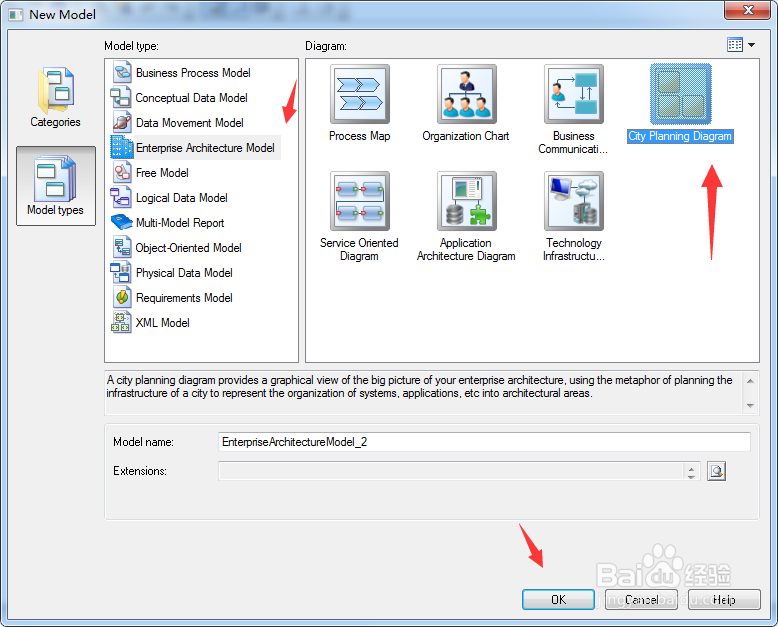

2、然后选择【model types】->【Enterprise Architecture Model】->【CityPlanningDiagram】，如下图所示

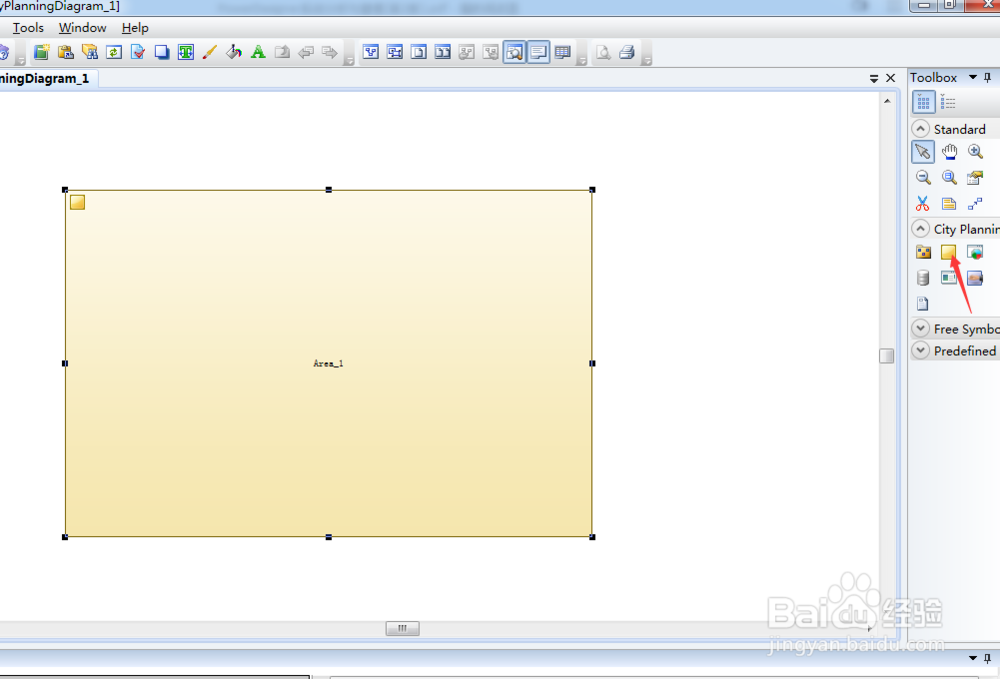

3、然后开始创建，创建了城市规划图设计文件。点击右侧工具栏【Architecture Area】架构区域图标，然后在设计文件中单击生成架构区域元素

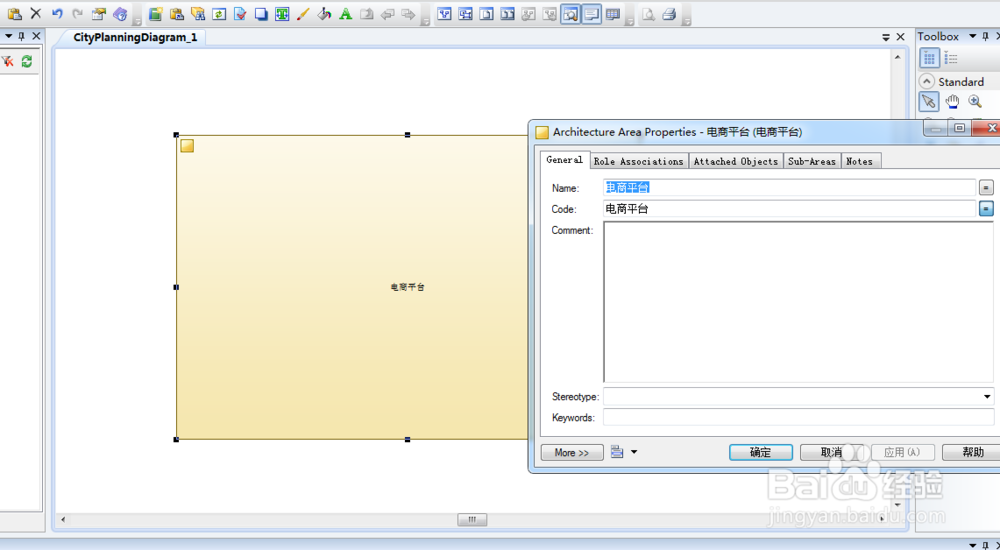

4、对当前区域进行设置，

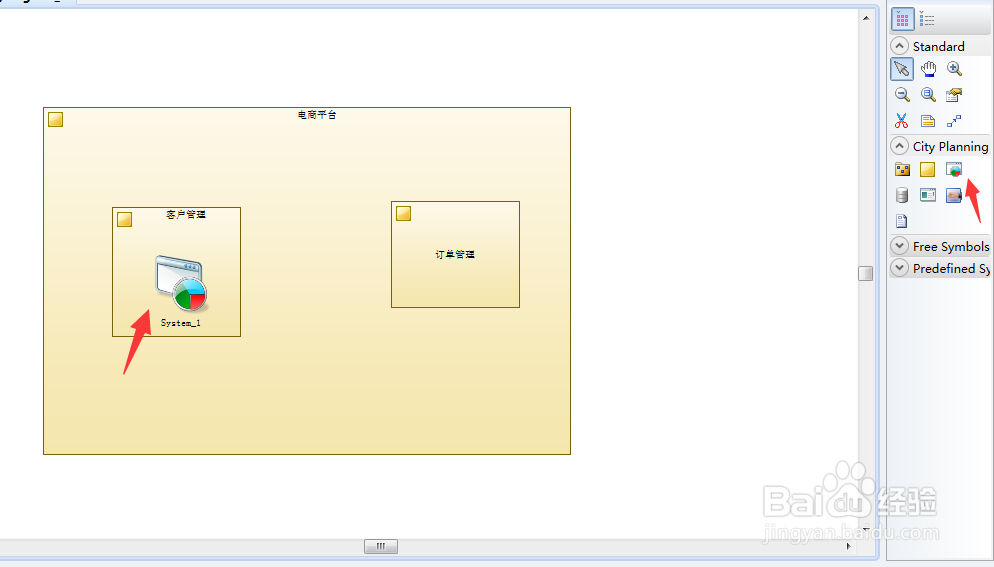

5、然后相继添加几个架构区域在刚才创建的电商平台架构区域，然后在相应的架构区域添加褂偶裢蜮业务系统，如下图在用户管理区域中添加客户信息管理系统。点击右侧工具栏【system】系统图标，然后添加到设计界面中

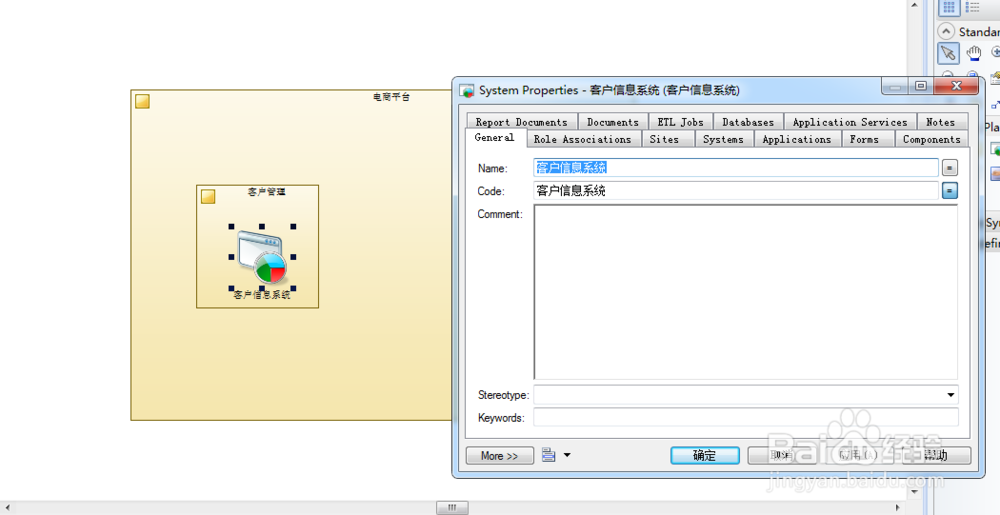

6、对用户信息管理系统进行设置，如下图所示

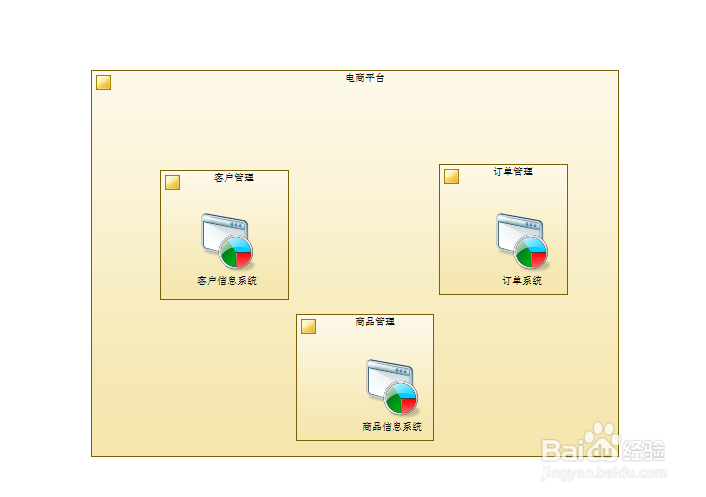

7、然后其他系统添加一次类推，最后效果如下图所示
