GB/T1099.1键10x13x32在UG中怎么造

1、打开UG10.0，新建一个模型文件，使软件进入到建模工作界面。

2、创建草图，在草图中画一个圆和一条直线，如下图所示，以坐标系的原点为圆心。

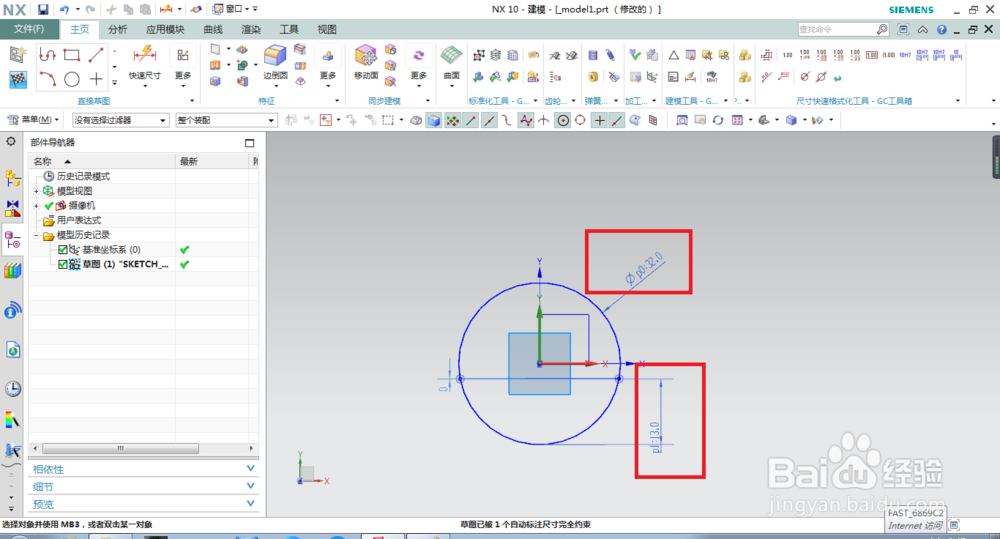

3、用“快速尺寸”命令标注尺寸，这是对草图进行的一种尺寸约束。

4、激活工具栏中的“快速修剪”命令，对草图进行修剪。

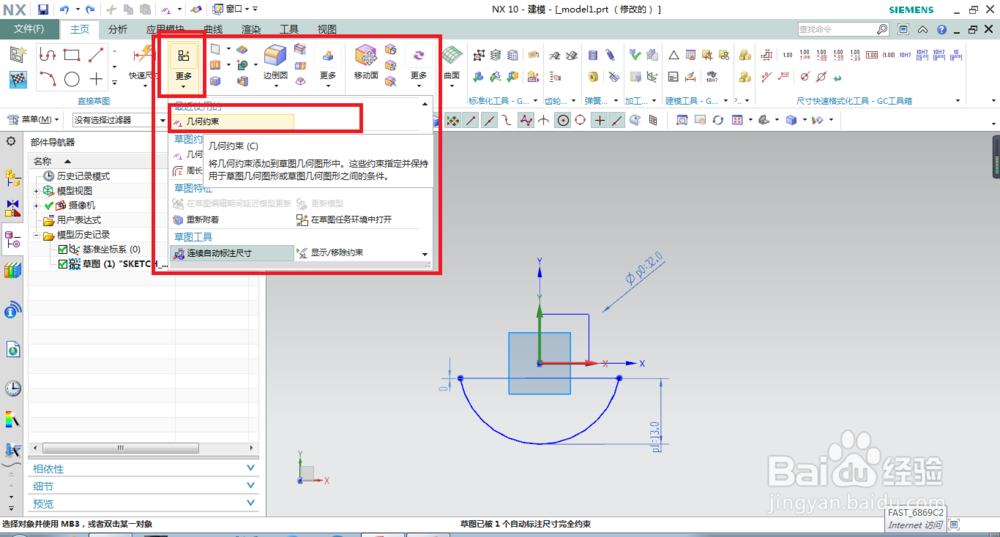

5、激活工具栏中的“几何约束”命令。对草图中的直线进行约束，使其与X轴平行。

6、约束完毕，点击图标退出草图。

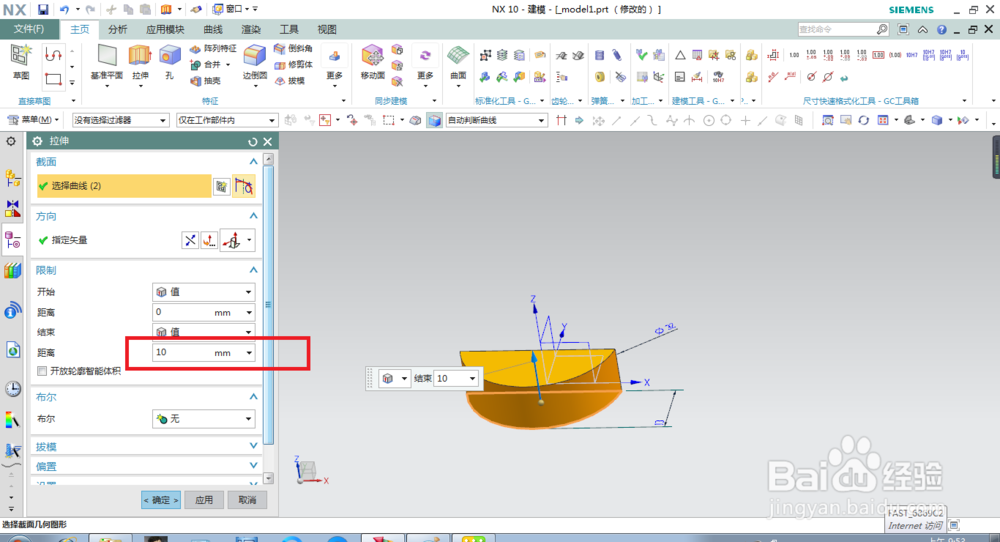

7、激活拉伸命令，对草图进行拉伸操作，拉伸高度10mm

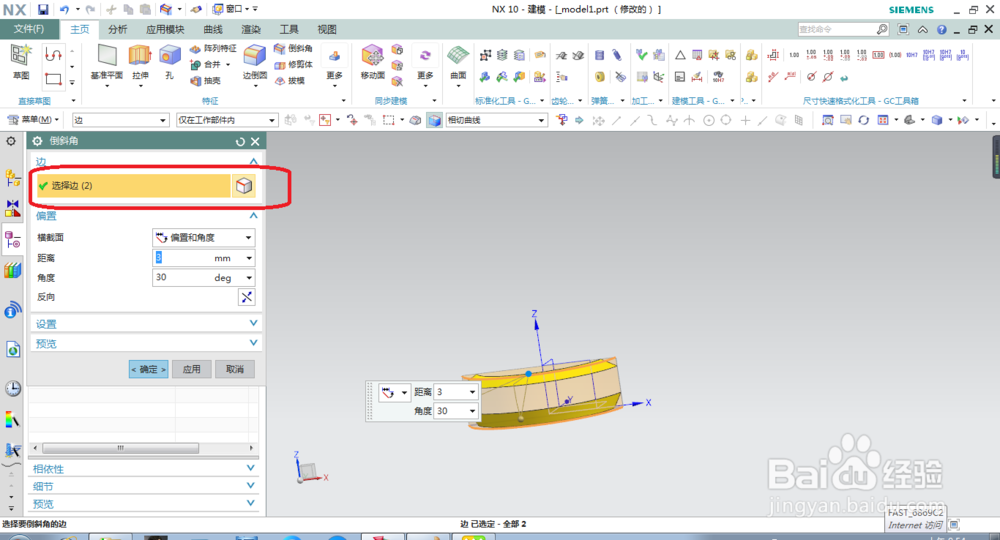

8、如下图所示，激活“倒斜角”命令

9、选择两条圆弧边

10、偏置中的横截面改为对称。

11、偏置距离0.5mm。

12、半圆键造好了
