UG10.0工程图如何穿件旋转剖视图？

1、如下图所示，

打开UG10.0软件，

新建一个空白的模型文件，

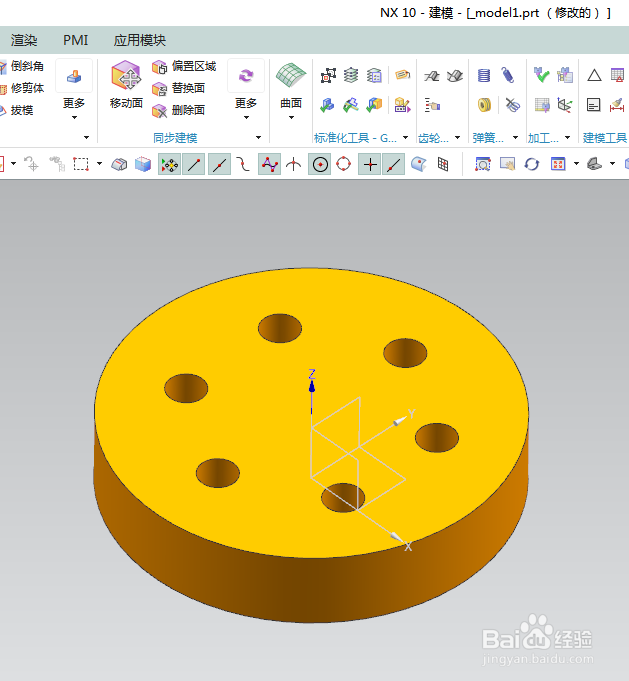

然后快速创建一个下图中的实体，作为后面的演示所用。

2、如下图所示，

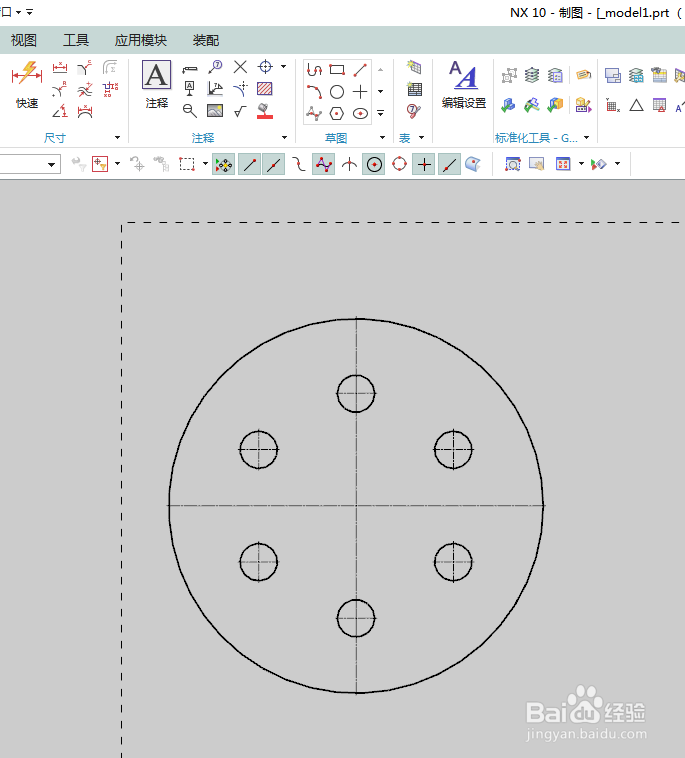

执行【应用模块——制图——新建图纸页】，

快速创建一个简单工程图，作为后面的演示所用。

3、如下图所示，

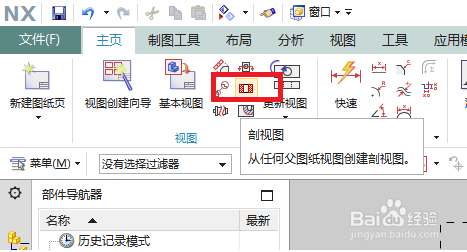

点击工具栏中的“剖视图”图标，

激活“剖视图”命令。

4、如下图所示，

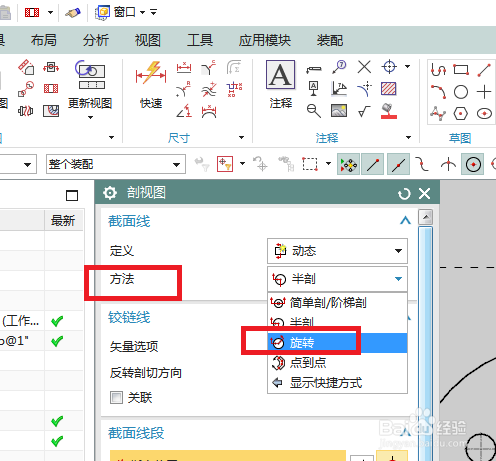

在对话框中将方法设置为“旋转”。

5、如下图所示，

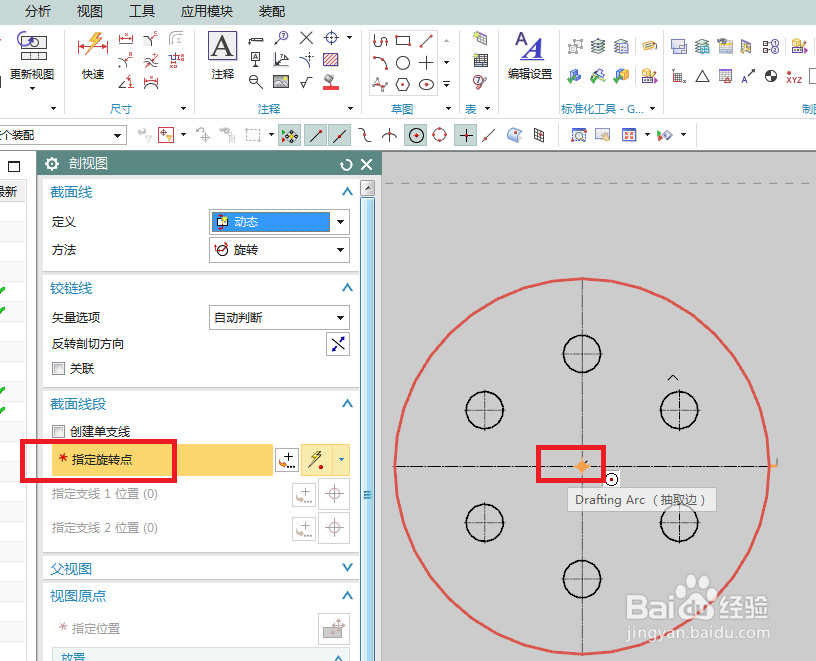

对话框中的截面线段，要求知道你个旋转点，

在视图中点击圆心点。

6、如下图所示，

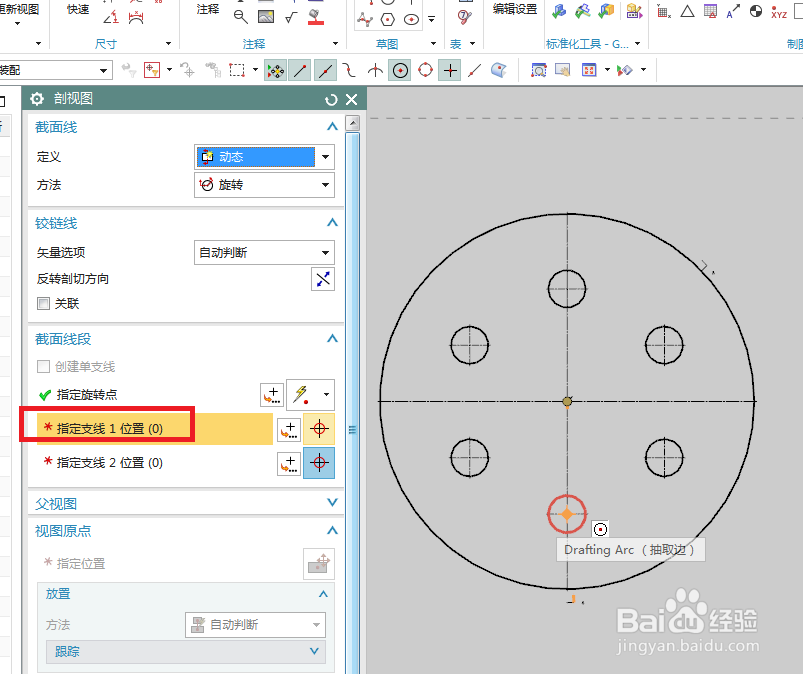

指定支线1位置，

在视图中点击小圆的圆心。

7、如下图所示，

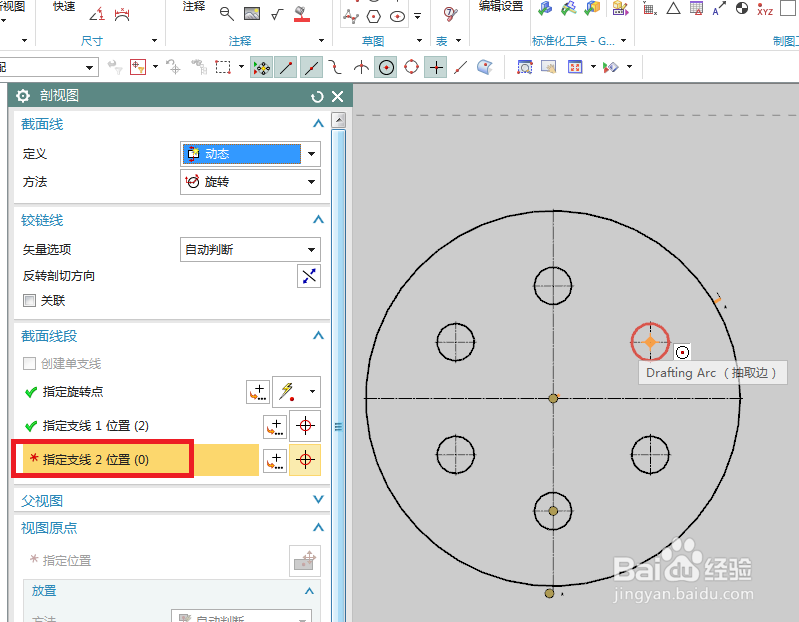

指定支线2位置，

在视图中点击另一个小圆的圆心。

8、如下图所示，

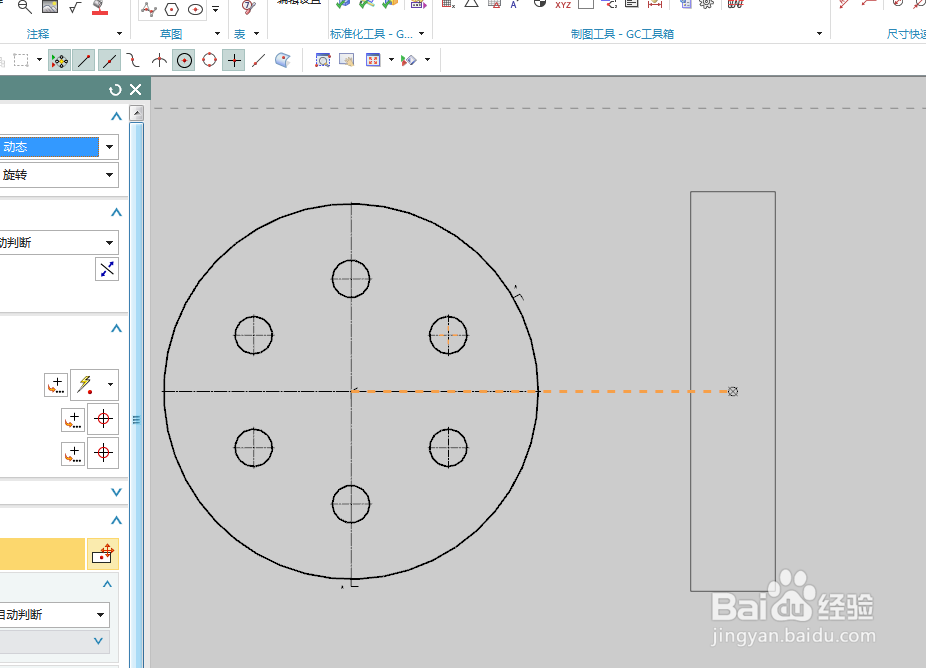

在视图的右侧选一个地方放置剖视图。

9、如下图所示，

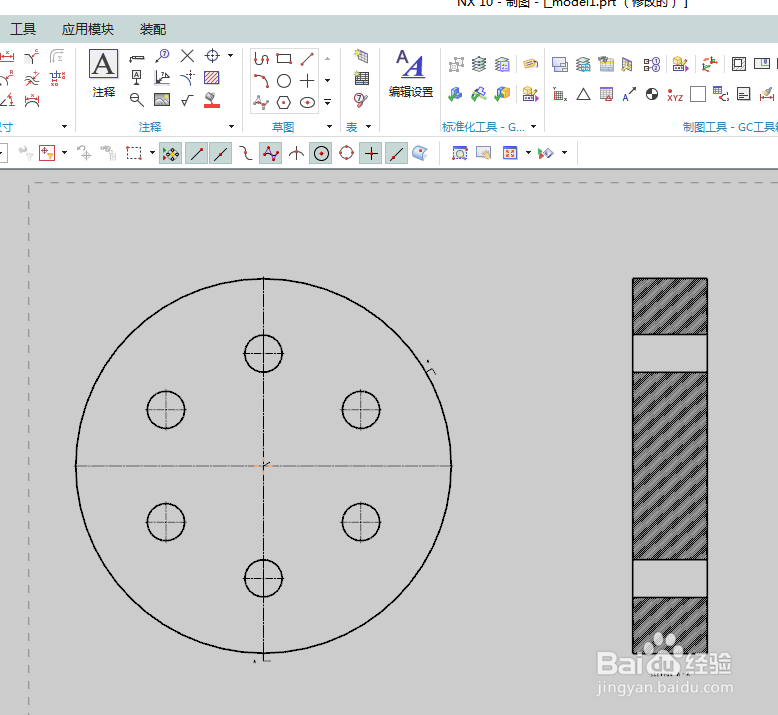

剖视图创建完成，

将对话框叉掉，

可以看到这个剖视图就是一个旋转剖视图。
