Proe三维训练六十一拉伸圆孔

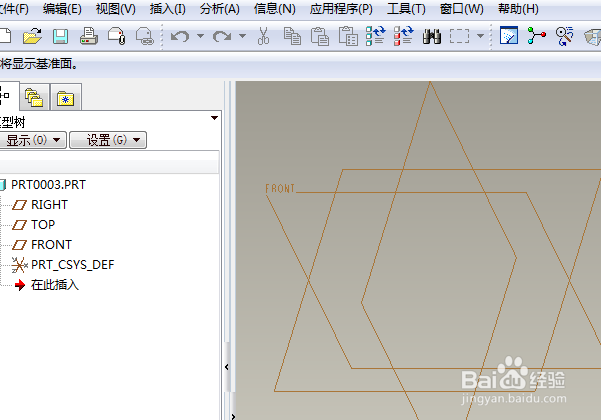

1、如下图示，打开Proe软件，新建一缺省的实体零件，

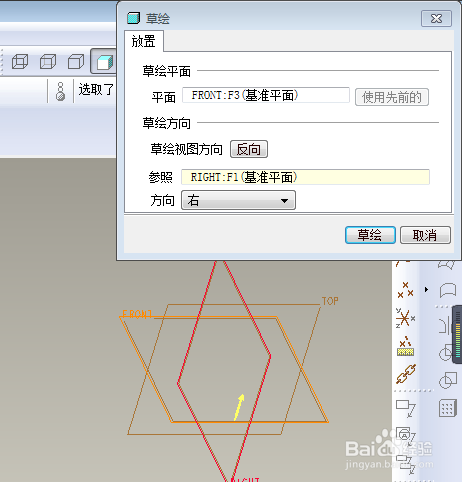

2、如下图所示，执行【拉伸——放置——定义——FRONT面——草绘】，直接进入草绘环境。

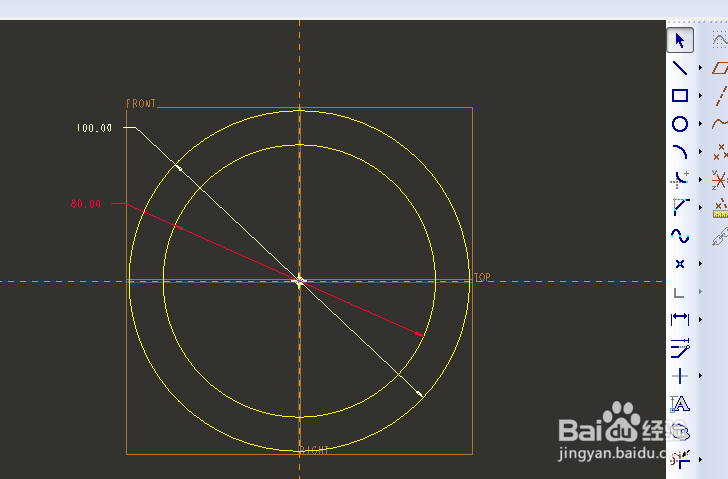

3、如下所示，激活圆命令，画两个圆，双击修改大圆直径为100，小圆直径为80，单击右边工具栏中的√，完成并退出草绘。

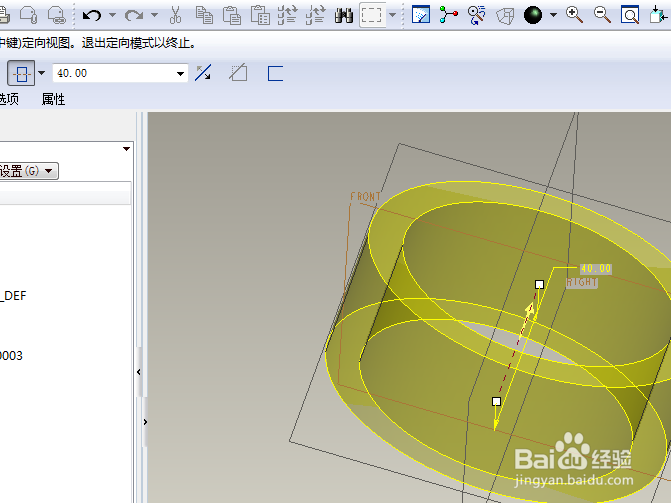

4、如下所示，左上角设置双向拉伸高度40，回车，完成并结束拉伸操作。

5、如下图所示，执行【拉伸——放置——定义——RIGHT面——草绘】，直接进入草绘环境。

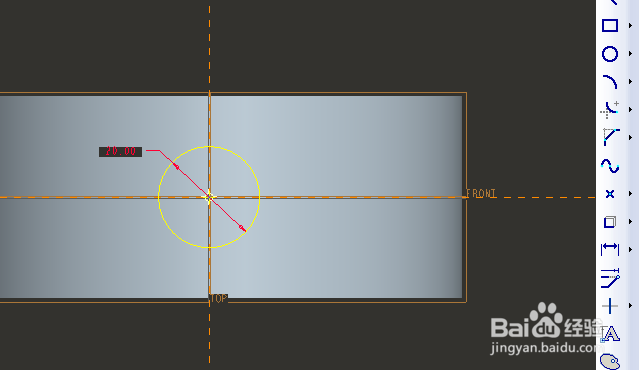

6、如下所示，激活圆命令，画一个圆，双击修改直径为20，单击右边工具栏中的√，完成并退出草绘。

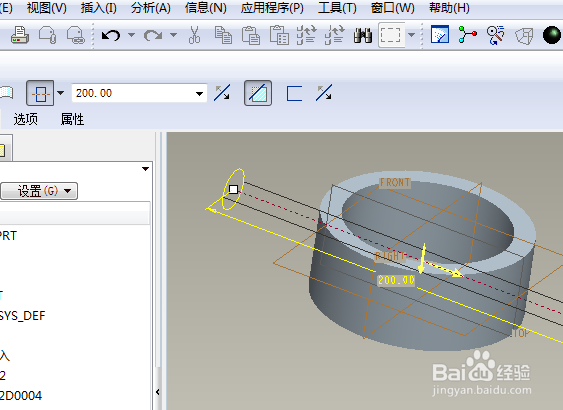

7、如下所示，左上角设置双向拉伸高度200，点击去除材料，回车，完成并结束拉伸操作。

8、如下所示，点击右边工具栏中的阵列命令，左上角设置轴阵列，输入数量3，角度60，回车，完成并结束阵列操作。

9、如下所示，隐藏所有的基准，、、、、、、至此，这个三维实体零件就创建完成，本次训练结束。
