单片机怎么生成仿真时用到的HEX文件

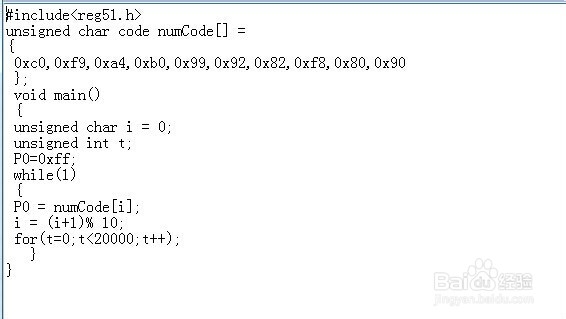

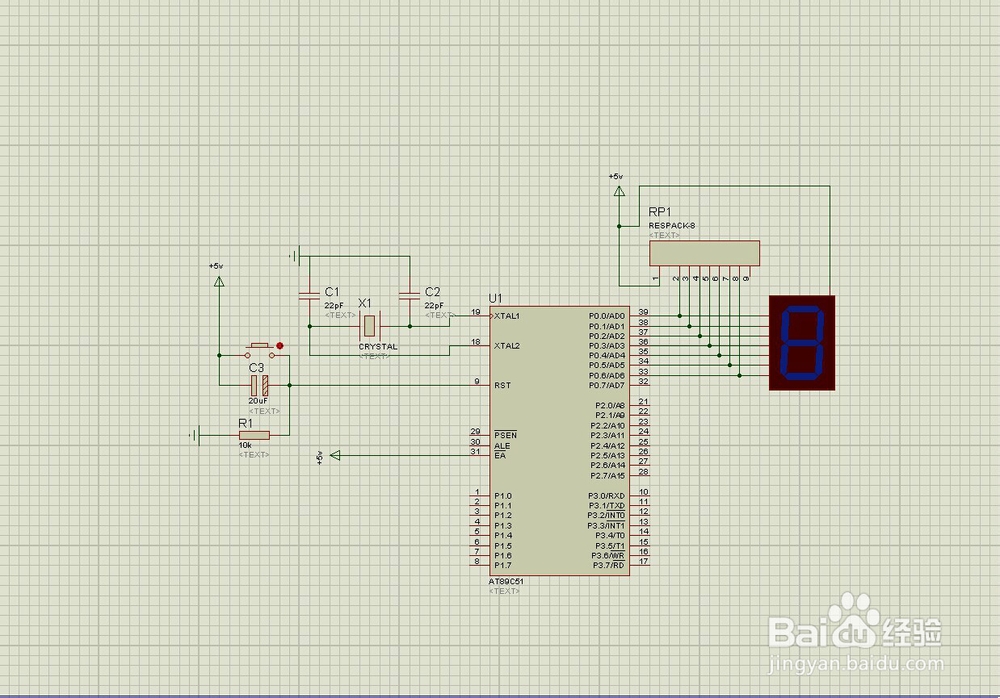

1、首先要有一幅完整的电路图，和编译无误的程序。下面我就以单个数码管显示0~9为例，来完成本次的目标：生成HEX文件。下面两张图就是单个数码管显示0~9完整的图和程序。

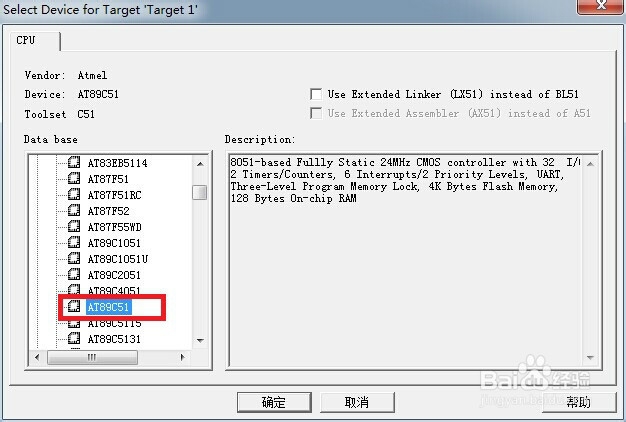

2、首先要在kei盟敢势袂l3 中新建一个工程，选择的芯片要和电路图中的芯片一致。下面的图就是选择芯片的步骤，需要注意的是第二张图保存的时候不需要加C，在第三步那里一定要加.C，这两个地方很容易混淆的。工程建好后，如图四，就说明成功了，可以进行下一步

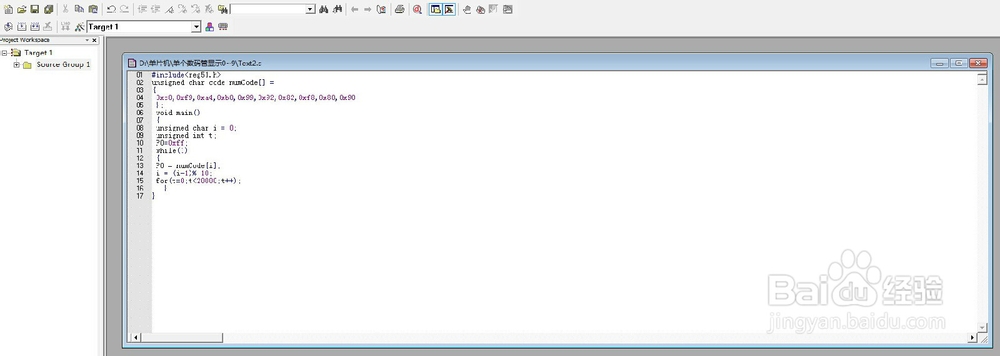

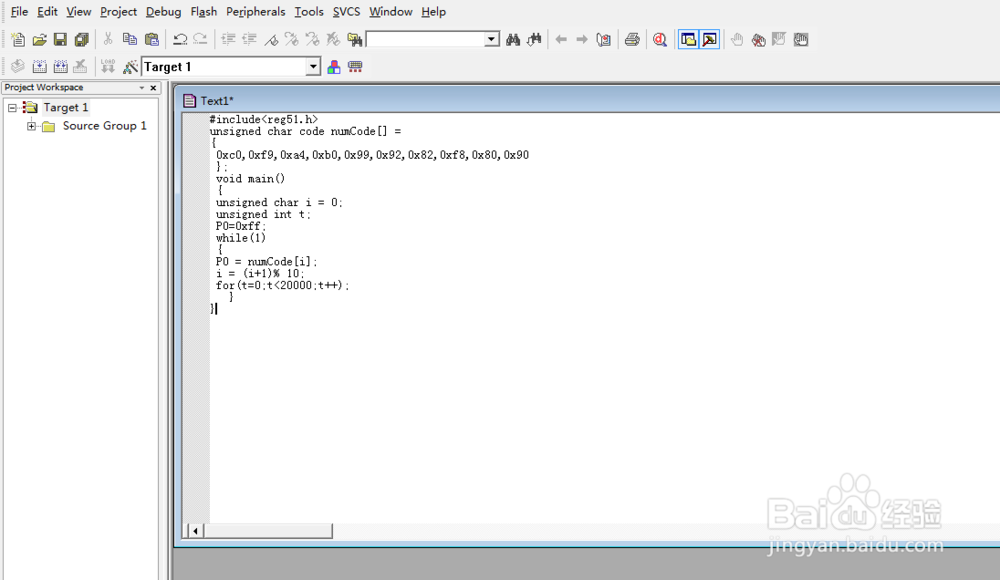

3、接下来就到了打程序，生成HEX文件的时候了。刚开始打程序的时候是不变色的，需要先编译一下，提示保存，后缀加上.c如图四；保存之后就如图二，和图一有明显的区别。

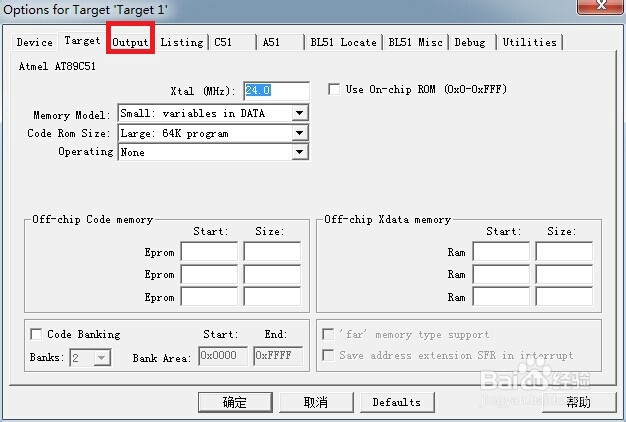

4、接下来就是最重要的了。先右击图一红色区域，选择第一个，按照图二图三红色区域，点击。完成后还需要在编译一下，没有错误的话才可以进行下一步。

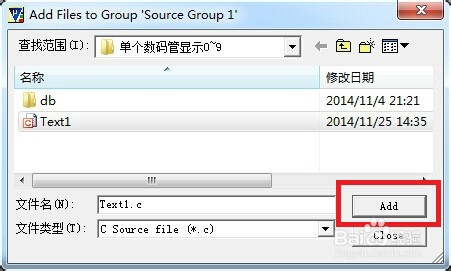

5、右击红色区域，选择Add flies 选择文件，后缀加上.c 之后就会生成一个后缀为HEX的文件 点击Add，HEX文件就大功告成了接下来，看看效果如何吧

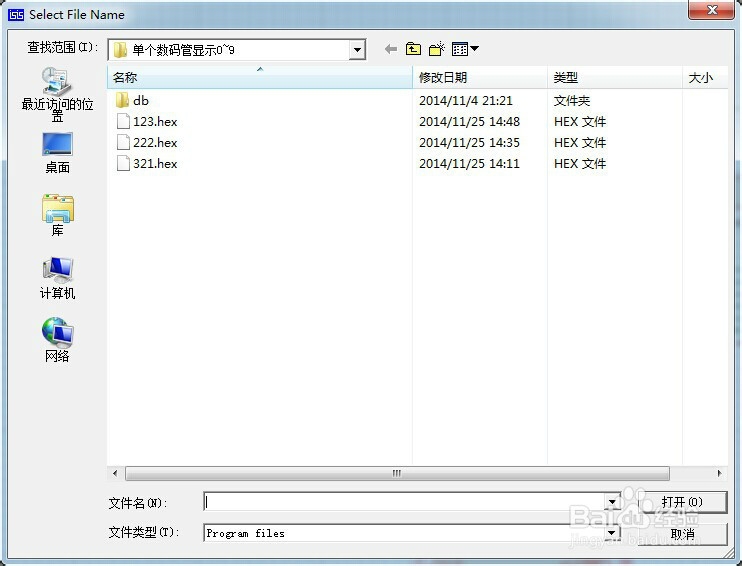

6、进入电路图，双击芯片出现图1，点击红色区域，选择自己生成的HEX文件，之后点击OK 最后点击现象是连续的，只截了几张图图，可以和步骤四的对比一下，结果是视频的效果
