UG10.0如何创建交错的五角星

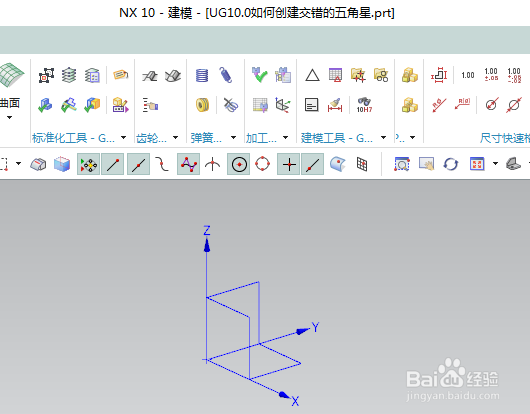

1、如下图所示，

打开UG10.0软件，新建一空白的文件，

另存为：UG10.0如何创建交错的五角星

2、如下图所示，

执行【拉伸——XY平面】，直接进入草图、

3、如下所示，

激活多边形命令，画正五边形，

激活轮廓命令，连接正五边形的角点，形成五角星，

激活快速修剪命令，修剪成空心的五角星，

点击完成退出草图。

4、如下所示，

设置限制：-15开始，15结束，

拉伸片体。

点击确定。

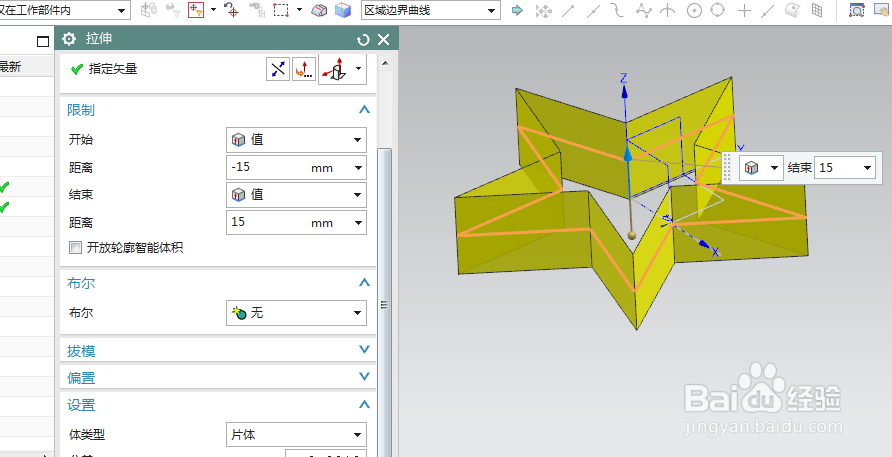

5、如下图所示，

点击曲线工具栏中的样条曲线，

连接片体五角星的各个点，勾选封闭，

点击确定。

6、如下所示，

隐藏基准坐标系和拉伸片体，

7、如下所示，

执行【菜单——插入——扫掠——管道】，

选择样条曲线，点击确定。

至此，

这个交错的五角星就建模完成了。
