RT-213X电缆故障测试仪

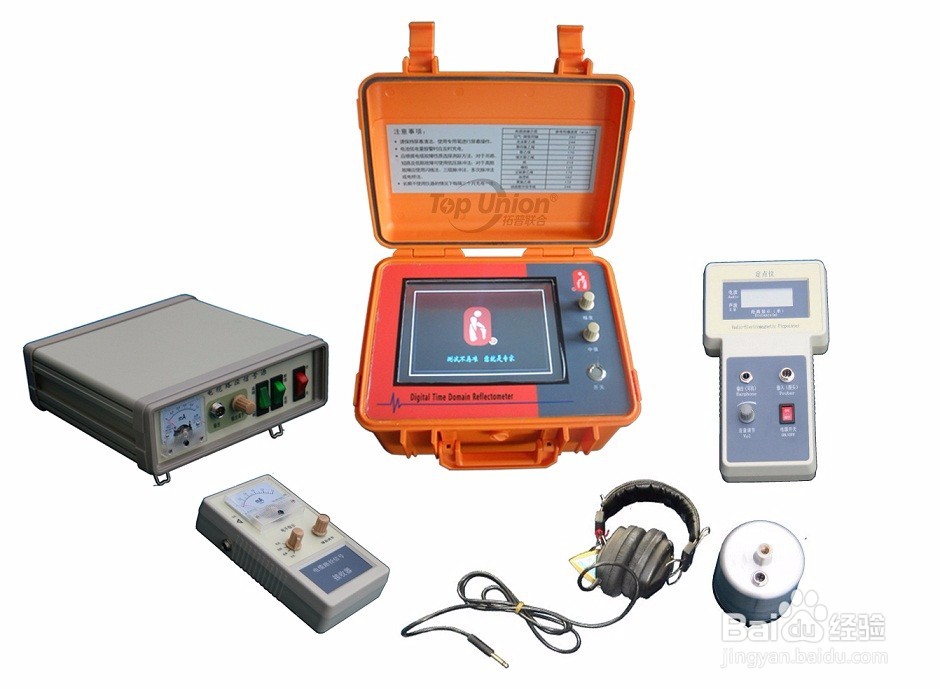

RT-213X电缆故障测试仪由RT-2133电缆故障测试仪主机、RT-2132J电缆故障定位仪、RT-2132F电缆路径仪三个主要部分组成。武汉拓普联合电力RT-213X整套电缆故障测试仪器配合使用可以快速准确地找到各种电缆的故障点，广泛应用于35KV以下各种不同截面的铝芯、铜芯电力电缆、高频同轴电缆及市话电缆的低阻、短路、开路及各种高阻故障的探测，是保障安全供电的必备设备和电缆生产、维护工作者的得力助手。

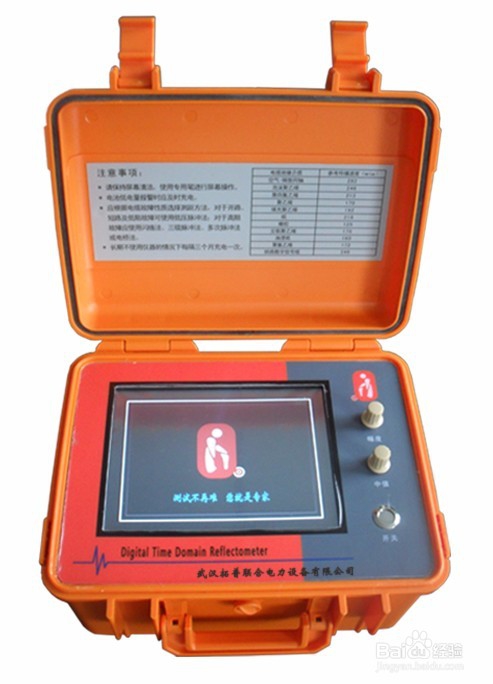

RT-2133 电缆故障测距主机

1、RT-3133电缆故障预定位测试仪采用了国际先进的时域反射技术以及安全可靠的电流耦合采样技术；低压脉冲波形简单明了，判断距离简捷准确，可自动判读距离；高压闪络安全可靠，波形清晰易读。

2、特点1）不需高压设备，可测试任何电缆的短路、断线故障距离以及电缆长度、波速。2）在高压设备的配合下，可测试35KV及以下等级电缆的高阻、低阻、单项接地等所有故障距离。3）采用大屏幕彩色触摸液晶屏作为操作、显示终端，按键中文定义、简单明了、准确可靠；彩色显示、中文提示、人机对话一目了然。4）采用高集成工控机，计算机控制、软件操作；外设通讯接口，方便数据、波形传输及保存。5）提供7种测试脉冲，保证了测量精度，满足了长电缆足够远、短电缆无盲区的测试要求。6）双踪显示，方便波形对比，有利于波形分析。7）整机可靠耐用，智能化程度高，可自动判距，不受强磁场干扰。8）充电电池供电，现场使用方便灵活。

3、主机面板

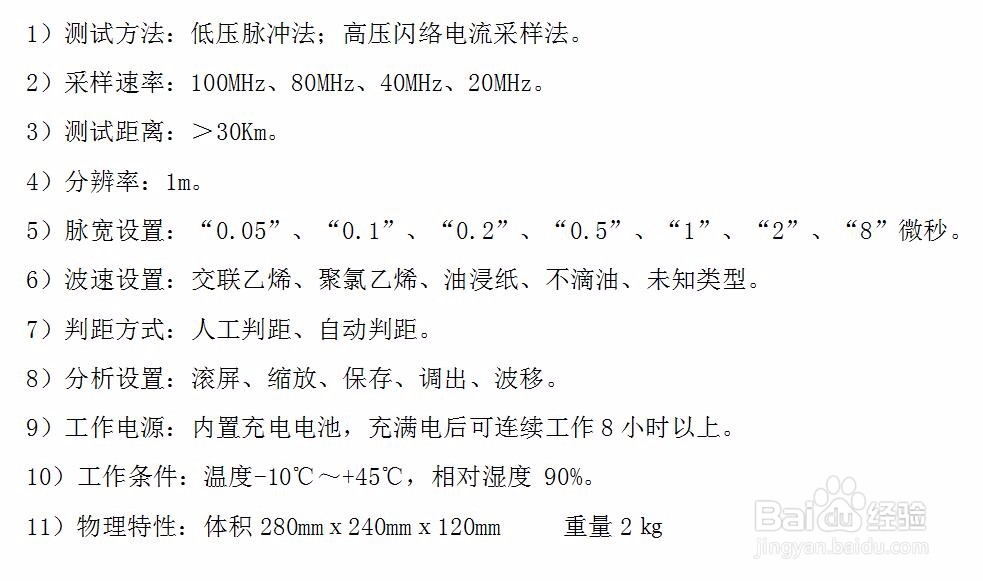

4、技术指标

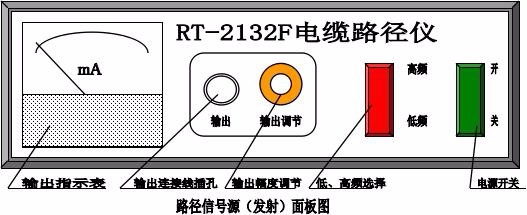

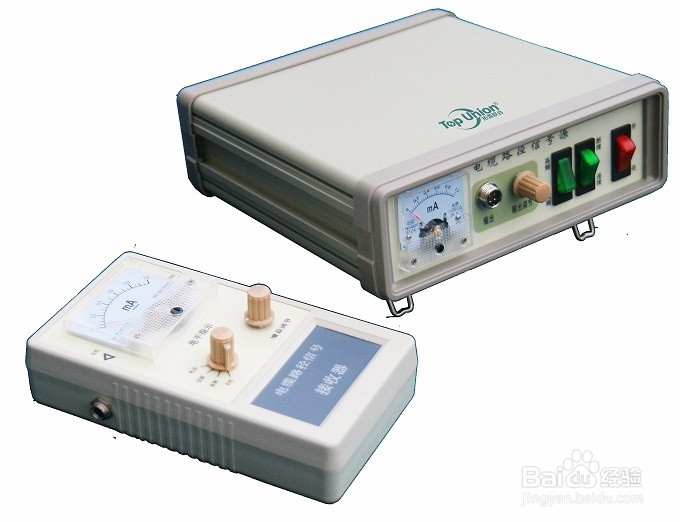

RT-2132F电缆路径仪

1、RT-2132F电缆路径仪由信号FA生器、功率放大器、JE收器等部分组成。当路径仪输出的正弦波信号加到电缆上时，在电缆周围有电磁场存在，利用磁电传感器（感应线圈）将电磁波转换为电信号，通过放大器放大，再由蜂鸣器或耳机转换为声波信号，同时可以用表头反映出信号的变化。当线圈位于电缆正上方并垂直于地面时，线圈的感应电动势zui小；当线圈垂直于地面并偏离电缆一定距离时，通过线圈的磁力线增加，线圈的感应电动势增大。利用这一原理即可对电缆的路径进行探测。

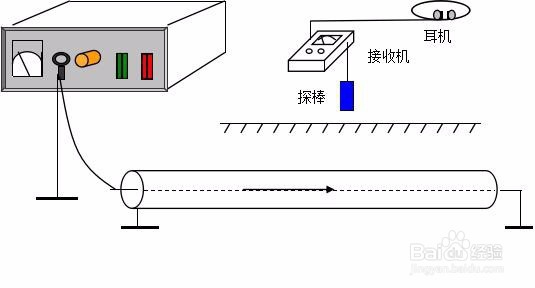

2、工作原理

3、技术参数测试信号： 正弦波，频率 1KHz、30 KHz；输出功率： 30W；电源电压： 交流220V±10﹪，50Hz±1﹪；外形尺寸： 220×210×80mm；重 量： 0.5kg；使用环境温度： -10—40℃；

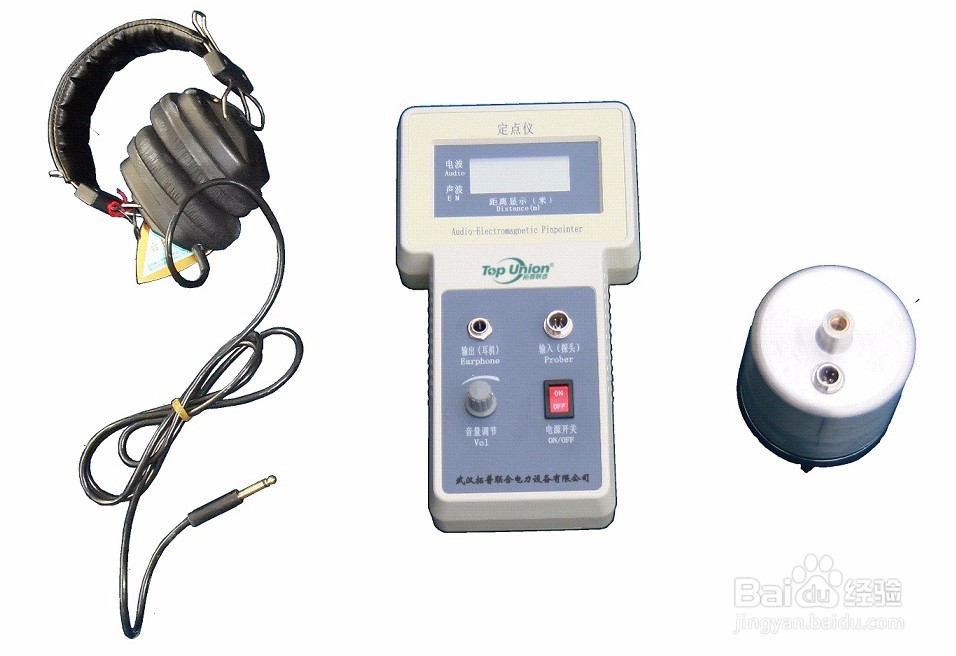

RT-2132J电缆故障定位仪

1、RT-2132J电缆故障定位仪配备了一流的集成电路和放大器。在仪器声音通道上的过滤装置zui大限度地去除干扰噪音，同时增强电弧产生的声音。液晶显示屏可同时显示声音脉冲和磁脉冲以及故障点距探头测试点的距离。

2、技术性能可同步接受故障点放电时产生的声波和电磁波，经CPU处理并由液晶屏显示出探头测试点到故障点的距离及声波和电磁波的具体情况。显示距离：zui大22.6米，zui小距离0.1米；电源电压：9V；功 耗：0.6W；数显误差：≤5%， 定点误差：±0.3m；使用温度：-10—45℃；外形尺寸：定位仪：180×80×70 mm； 探头:Ф85×90 mm；重 量：1.5Kg（含探头）；仪器成套性： 电缆智能定位仪1个，声波探头1个，耳机1副，信号线1根

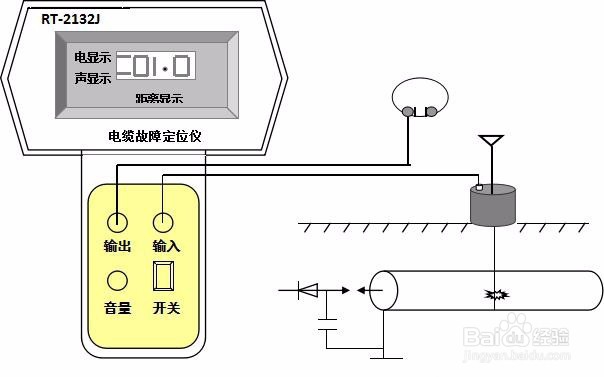

3、工作原理：由电磁波传感器、声波振动传感器、CPU数据处理器、液晶显示器和音频放大器等五部分组成。
