大型高压发电机的超低频耐压试验方法

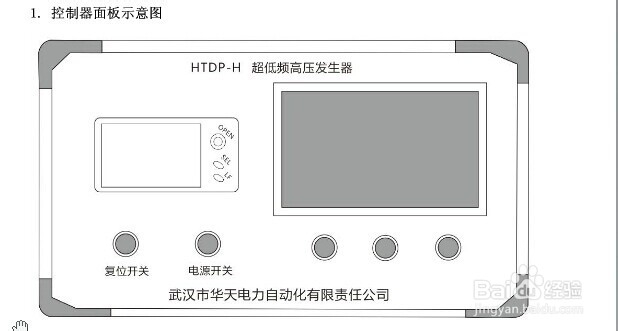

1、首先采用超低频高压发生器进行超低频耐压试验方法，观察一下超低频高压发生器的面板按钮及操作按钮

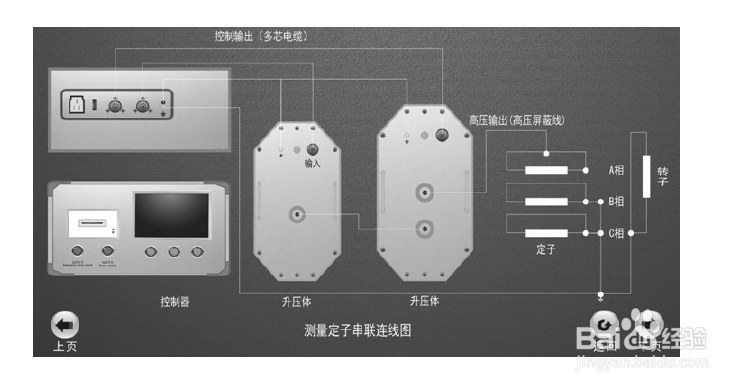

2、连线方法：试验时应分相进行，被试相加压，非被试相短接接地。如图所示

3、按照有关规程的要求，试验电压峰值可按如下公式确定：

Umax＝√2βKU0

其中Ｕmax ：为0.1Hz 试验电压的峰值（KV）

β：0.1Hz 与80Hz 电压的等效系数，按我国规程的要求,取1.2

K：通常取1.3∽1.5 一般取1.5

UO ：发电机定子绕组额定电压（KV）

例如：额定电压为13.8KV 的发电机，超低频的试验电压峰值计算方法为：

Umax＝√2×1.2×1.5×13.8≈35.1(KV)

试验时间按有关规程进行

4、在耐压过程中，若无异常声响、气味、冒烟以及数据显示不稳定等现象，可以认

为绝缘耐受住了试验的考验。为了更好地了解绝缘情况，应尽可能全面监视绝缘的

表面状态，特别是空冷机组。经验指出，外观监视能发现仪表所不能反映的发电机

绝缘不正常现象，如表面电晕、放电等。
