CAD2010简单立体图形之圆柱、圆锥三视图的绘制

1、如图所示；我们要做出圆柱和圆锥的三视图。

2、在作图之前我们观察一下这个三维的圆柱可知：圆柱的前视图和左视图是一样的，而俯视图是一个圆。

3、先画出前视图，因为是圆柱，所以一定要加上中心线。

4、由上面的分析，我们可知圆柱的左视图和前视图是一样的，所以只需将前视图复制到左边第一象限即可。

5、然后是俯视图，绘制一个圆，记住加上中心线。

然后标注，注意标注前视图的宽一定要用直径标注符号。

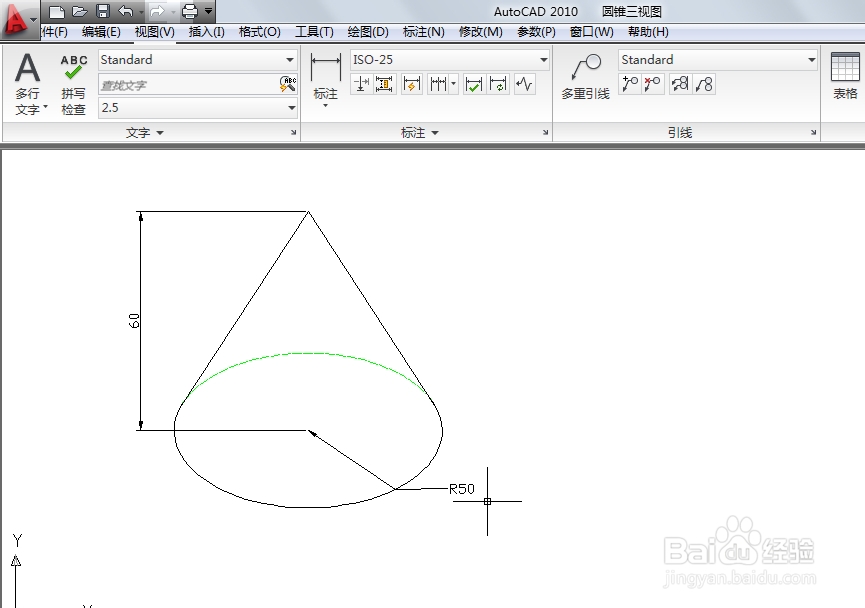

1、圆锥面的三个投影均没有积聚性。由圆锥的三维图可知，圆锥的轴线垂直于水平面，所以圆锥的俯视图为一圆，它的主视图和左视图为相同的等腰三角形。

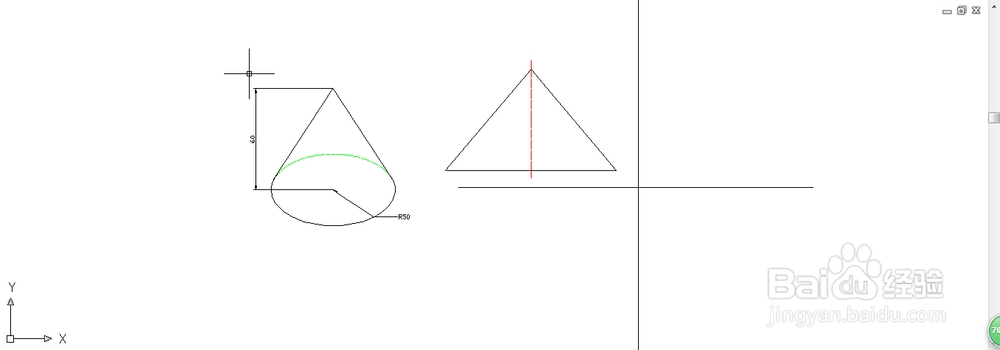

2、先画出主视图，为底长100高60的等腰三角形。

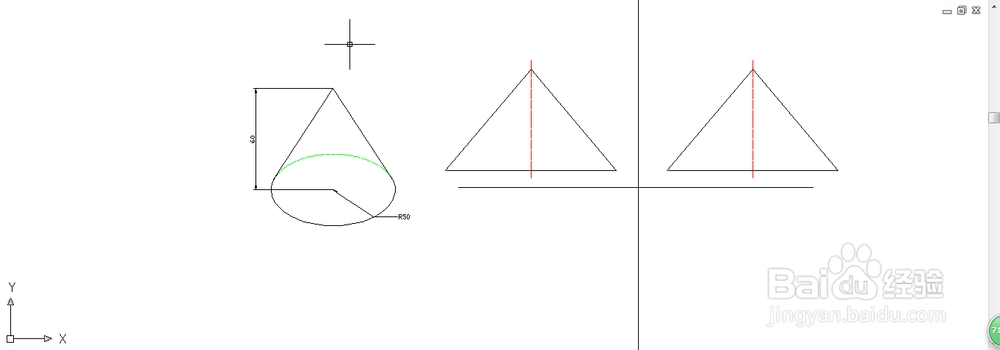

左视图与主视图相同，复制即可。

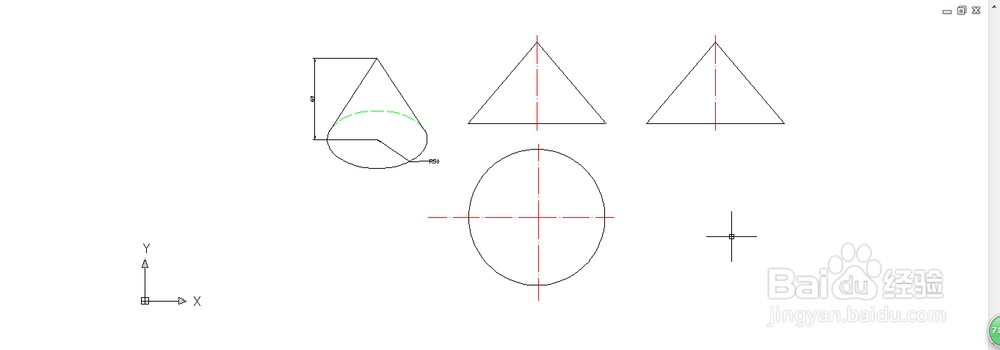

3、接着画出俯视图的圆。

4、简单立体图形圆柱、圆锥的三视图的绘制介绍完了。

祝大家工作顺利，学习进步！！
