1、气液增压机采用气缸与液压缸以及气控电控阀组作为动力执行元件。 最大6bar或10bar压缩空气驱动，无需液压系统，即可产生2kN - 2000kN的冲压力，冲压力可在额定最大值以下无级调节。三行程全新冲压设备 针对实际冲压加工的不同阶段科学定点地施加不同的动力，实现了最经济的高质量冲压加工，能耗极低。

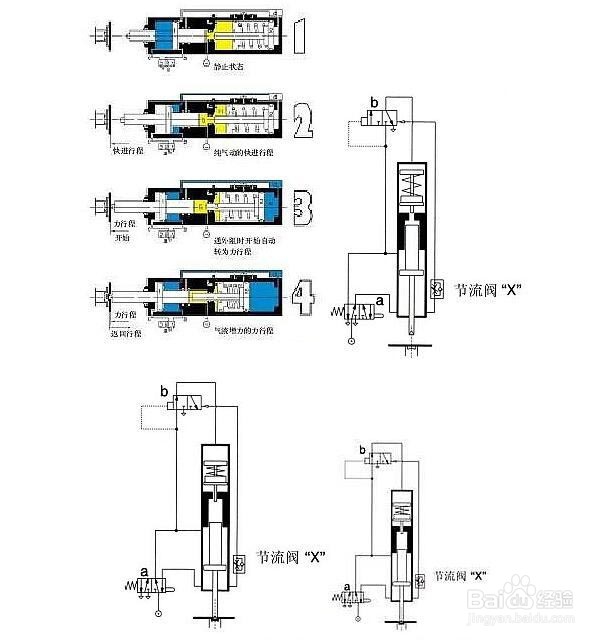

2、1.静止状态2.快进行程——纯气动驱动模具快速小力接触工件。3.力行程——接触工件后，即自动转为气液增力的力行程。4.返回行程——完成冲压加工，模具气动返程。

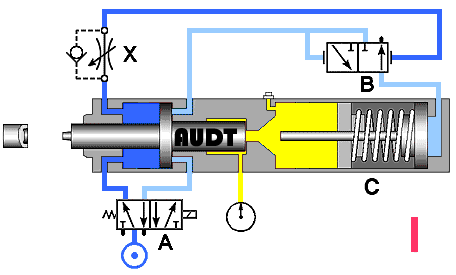

3、快进行程：主阀（a）动作，工作活塞杆（1）纯气动驱动外伸，推动上模具快速小力接触工件。

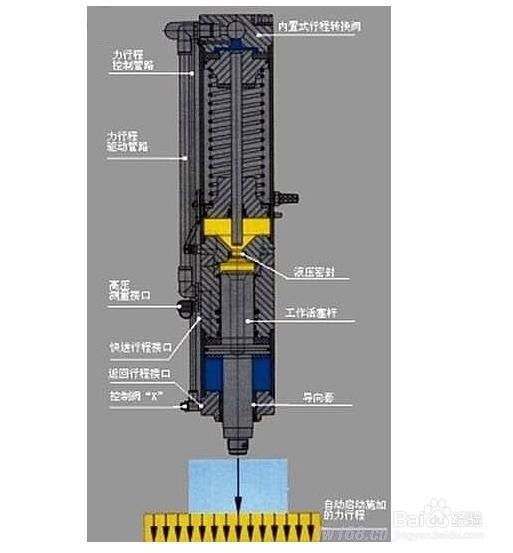

4、力行程：上模具遇到外阻（工件），力行程转换阀（b）自动动作，增力活塞杆（2）封闭高压油，开始气液增压的力行程。

5、返回行程：主阀换向，内置式力行程转换阀自动排气，工作活塞杆返回，完成一个工作循环。

6、带有快进行程（空行程） 及遇到外阻自动启动施加的气液增压力行程的气动冲压缸，对您来说，控制和使用操作此缸如同双作用串联气缸一样简便。
