ProE销钉装配及旋转运动仿真

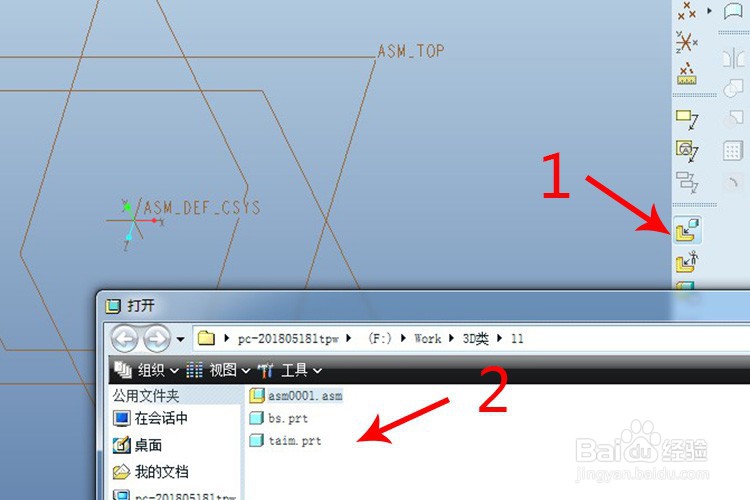

1、新建一个组件模型，插入不动模块，选择需要的模型，直接双击打开（或者旋转模型后点下面打开按钮也可）

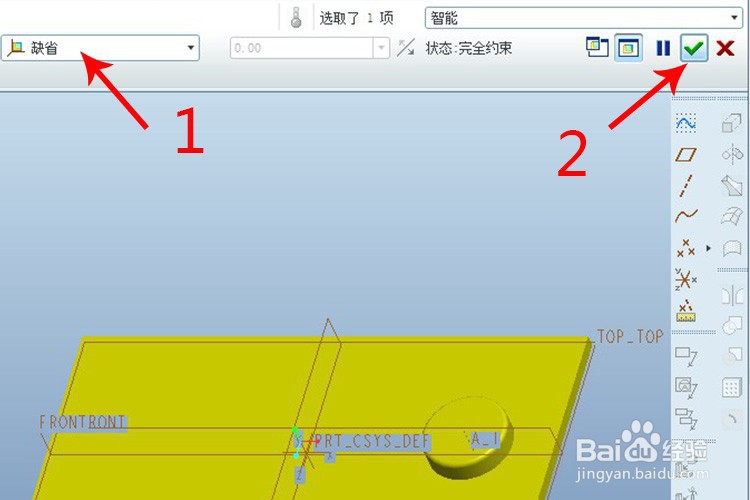

2、装配方式按自己需要放置，这里就用默认缺省方式放置（选择好定位后点右边的打钩插入模型）；

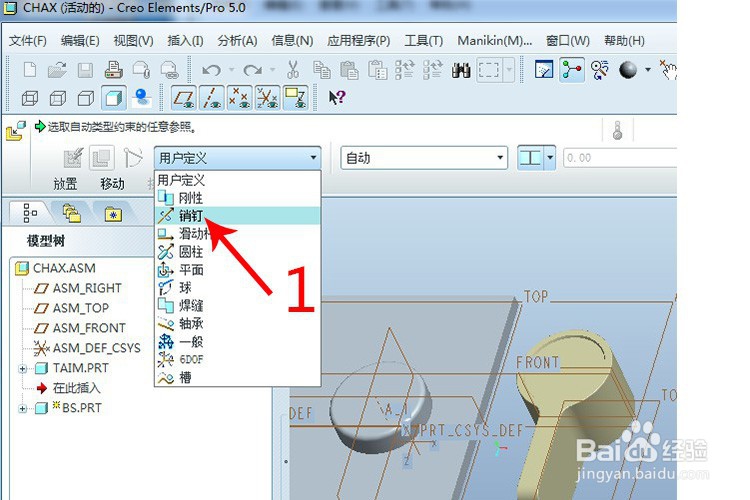

3、插入旋转用的把手，在装配方式选择销钉

4、第一步定位同轴装配（可以通过轴心线装配，要是没有轴心线也可以通过圆柱面来定位）

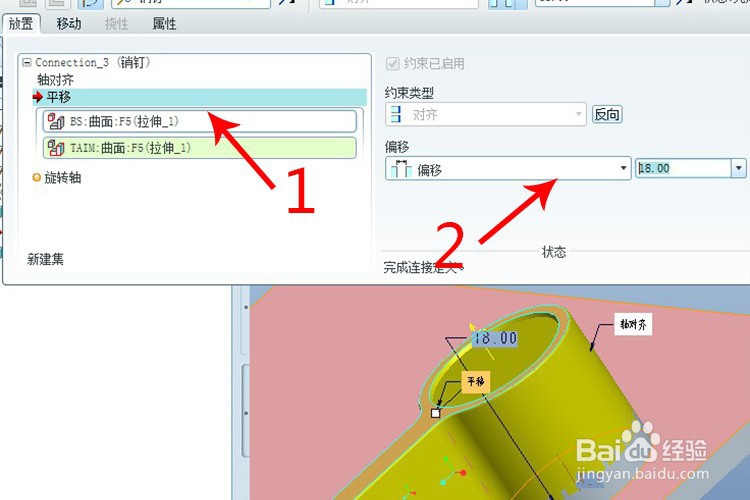

5、定位部件在轴线上的位置（通常通过面间距来定位置）

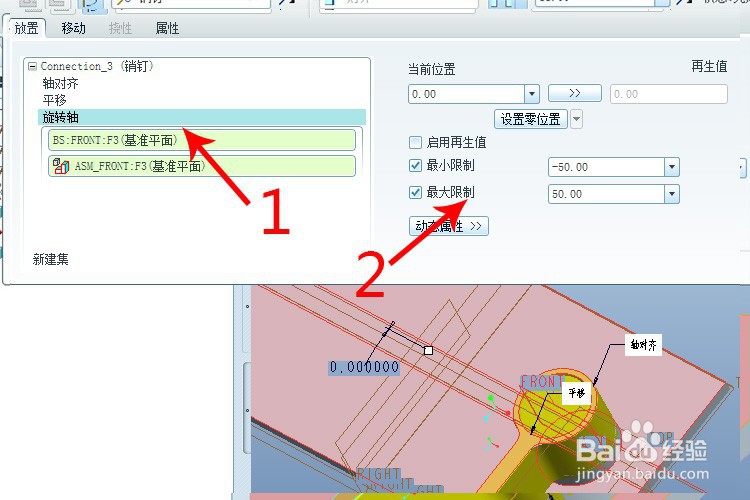

6、定位转角（通过平行轴线的两个面来定夹角）和可以选择角度范围（有设置范围模拟的时候只能在范围内旋转）

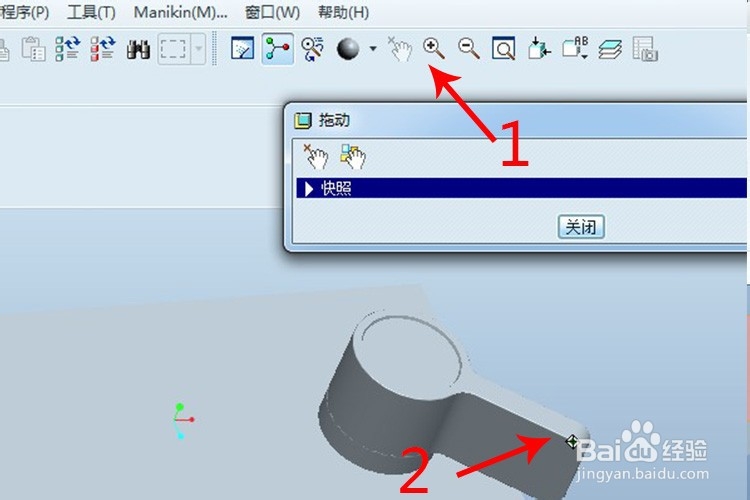

7、装配好后，可以通过点上边工具栏的小手图标，然后点活动部件（此时部件上会有个方形标注），移动鼠标，活动部件就在设置好的角度范围内模拟运动了。
