cad如何使用矩形阵列

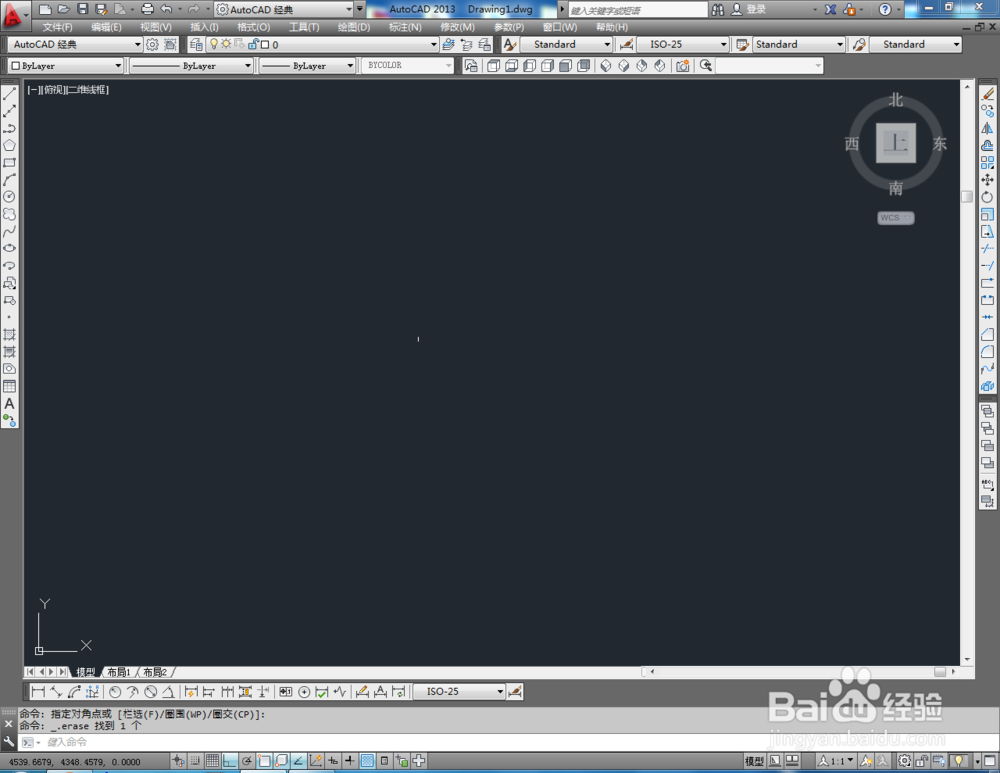

1、打开AutoCAD 2013软件，点击【矩形工具】，在作图区域绘制一个“50*50mm”的矩形（如图所示）；

2、点击右边工具栏中的【矩形阵列】，选中刚刚制作好的矩形，并按下【空格键】，此时便开始对矩形图案进行矩形阵列（如图所示）；

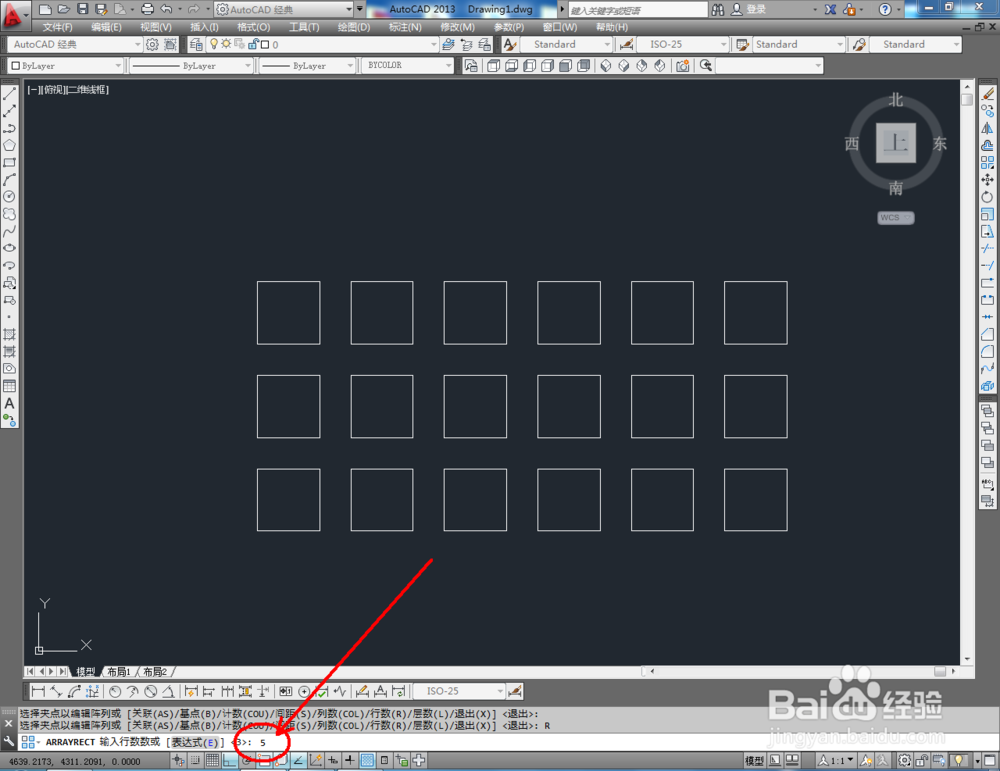

3、鼠标点击下方命令栏中的【列数】，对矩形阵列的列数参数进行设置；列数耩撞苏粪参数设置完成后，鼠标点击命令栏中的【行数】，对矩形阵列的行数参数进行设置（如图所示）；

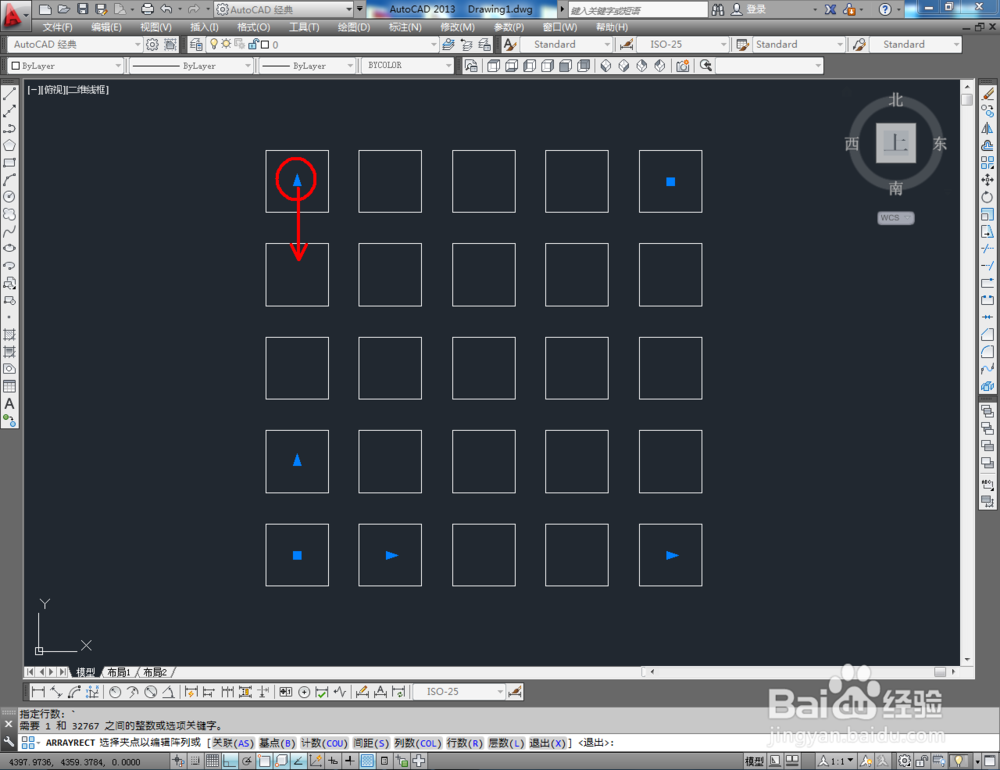

4、除了设置参数，我们也可以通过对x、y轴以及对角线方向矩形的拉动来完成对矩形阵列的设置（如图所示）；

5、将矩形阵列运用到实际操作中，完成对会议厅会议椅的排列布置。点击【矩形阵列】，选中一个会议椅，按下【空格键】进行阵列。鼠标拉动对角线端点的会议椅，完成对会议椅的布置。
