远程在线网络实验室搭建：[5]完成在线实验

1、首先建立vpn琶敷佤庐连接。在xp/2003/WIN7系统平台上建立vpn连接的方法，网上非常多，这里不再细述，以免重复。这里强调一个注意事项，由于核心路由器上vpn服务配置的是L2TP-VPN-no IPSec，没有ipsec加密功能，而windows XP或windows7在建立L2TP-VPN拨号连接的时候，默认强制使用ipsec加密，所以需要修改操作系统的注册表，允许不加密的L2TP-VPN连接。双击注册表文件，导入即可，然后重启客户机操作系统。该文件内容如下：Windows Registry Editor Version 5.00[HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\services\RasMan\Parameters]"ProhibitIPSec"=dword:00000001[HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\PolicyAgent]"AssumeUDPEncapsulationContextOnSendRule"=dword:00000002

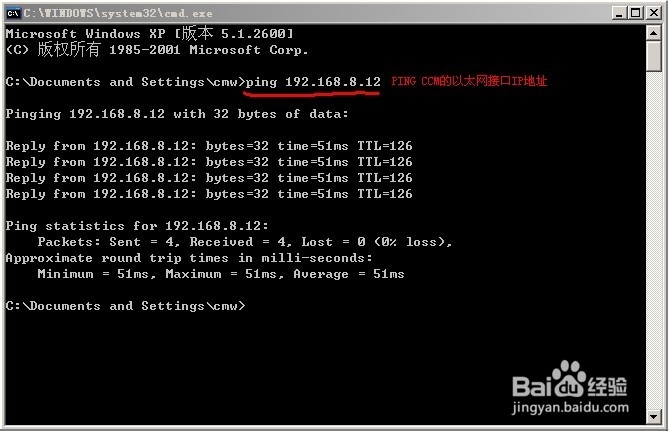

2、VPN连接成功后，客户机将被分配一个IP地址，可以测试客户机到在线实验室网络的连通性，如下图所示：

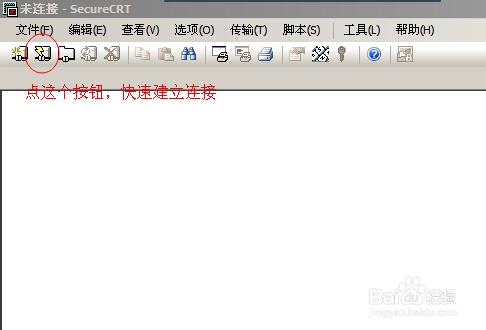

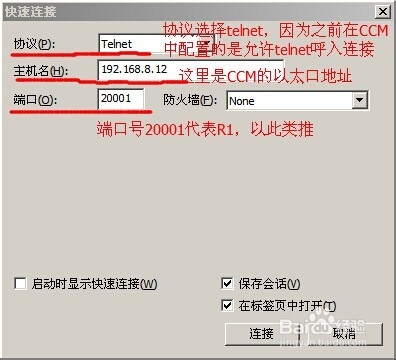

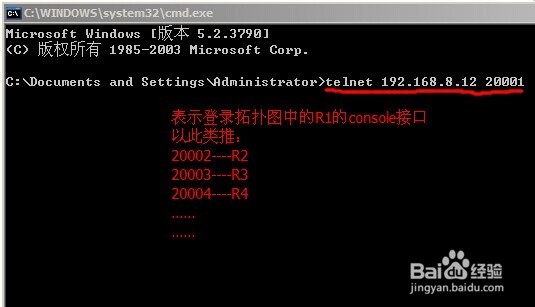

3、使用telnet或者secureCRT连接到各个网络设备的console接口

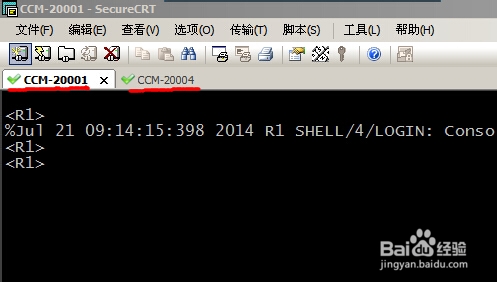

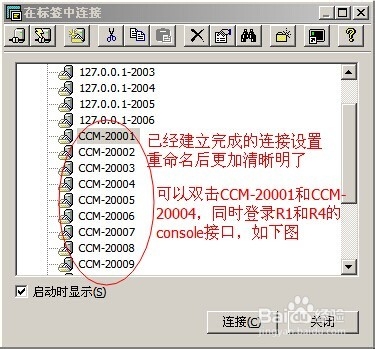

4、实验举例：根据实验拓扑图，简单实现R1和R4的互通，分别双击标签“CCM-20001”和“CCM-20004”，登录到R1和R4的console接口，分别配置R1和R4的G0/6接口的IP地址，保持一个网段，然后ping测试连通性

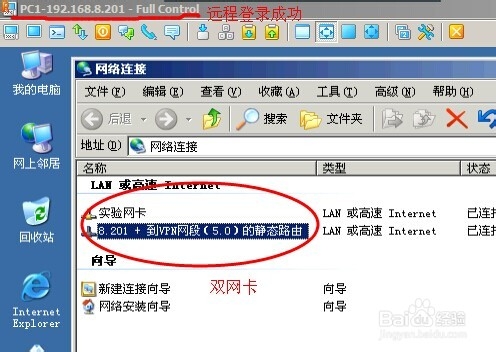

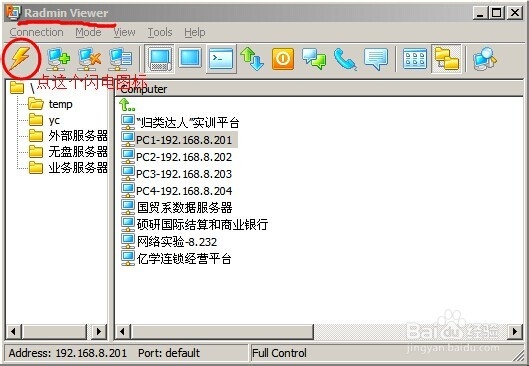

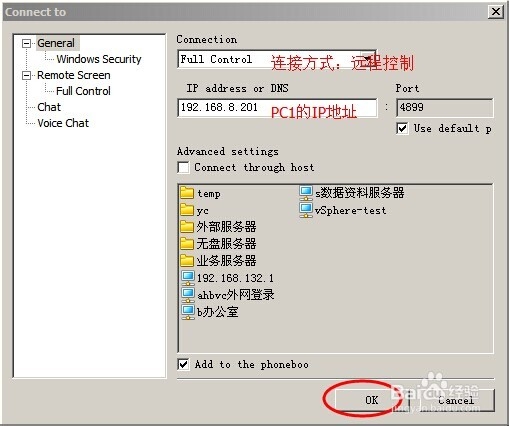

5、4台实验p罕铞泱殳c机器的远程登录方法：4台实验pc机，已经安装了radmin服务端，版本2.2，使用radmi荏鱿胫协n客户端程序远程登录即可。注意，实验pc机都是双网卡，登录成功后，不能修改接受远程登录服务的网卡的IP地址以及删除静态路由，否则远程连接会失败。但是另一块网卡可以根据具体实验情况随意配置，不影响远程登录。
