合叶装配体：[1]

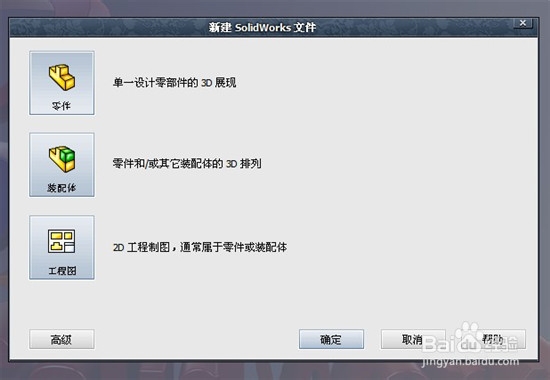

1、打开Solidworks2010 ，然后打开一个新的零件文件。

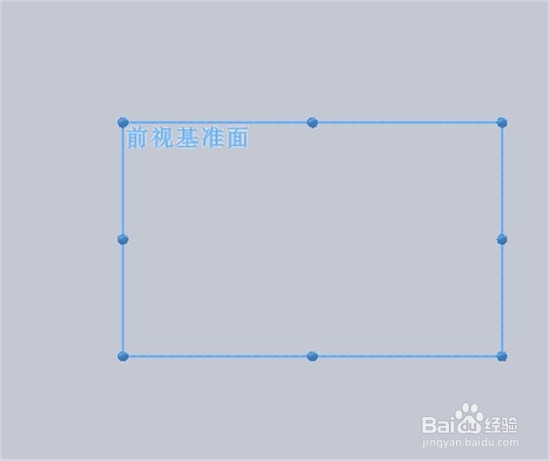

2、在前视基准面上打开一张草图。

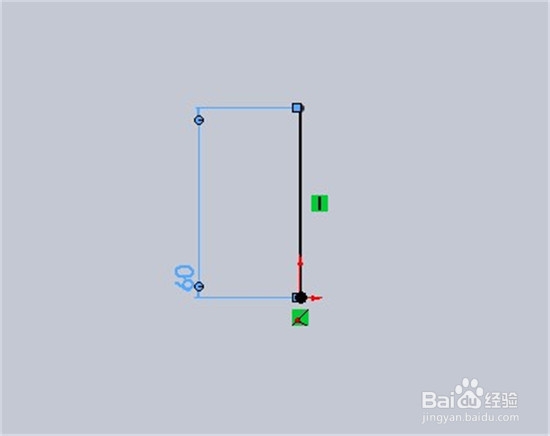

3、在草图工具栏上选择直线，从原点开始往上绘制一条竖直线。

4、在草图工具栏中选择智能尺寸，将直线尺寸改为60mm。

5、单击特征工具栏上的拉伸凸台/基体。

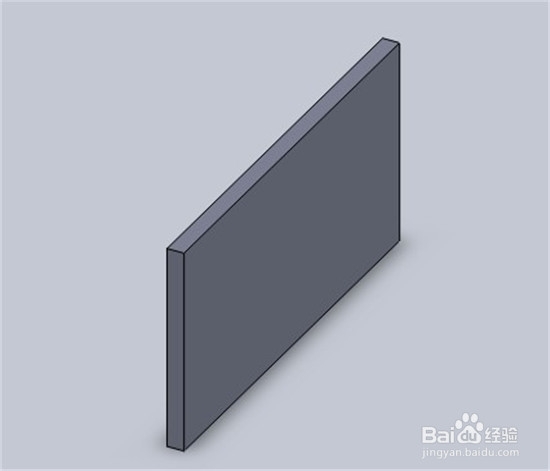

6、在 PropertyManager 中，在方向 1 下：在终止条件中选择两侧对称，D1设置为 120。在薄壁特征下：在类型中选择单一方向，将T1 设置为 5。

7、点确定即可。
