UG10.0如何插入三棱柱垫块

1、如下图所示，

打开UG10.0软件，新建一空白的模型文件，

另存为：

UG10.0如何插入三棱柱垫块

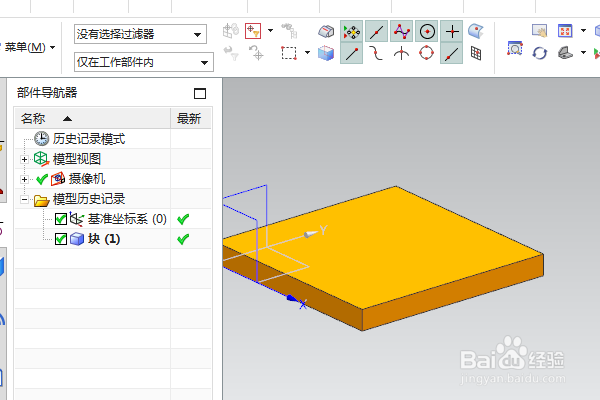

2、如下所示，

执行【菜单——插入——设计特征——长方体】，

指定点：坐标原点，设置尺寸：100x100x10，

快速创建一个长方体，作为演示所用，点击确定。

3、如下所示，

执行【草图——实体上平面——确定】，进入草图环境，

激活轮廓命令，画一个封闭的三角形，

点击完成，退出草图。

4、如下所示，

执行【菜单——插入——设计特征——垫块】，

弹出“垫块”对话框，点击“常规”

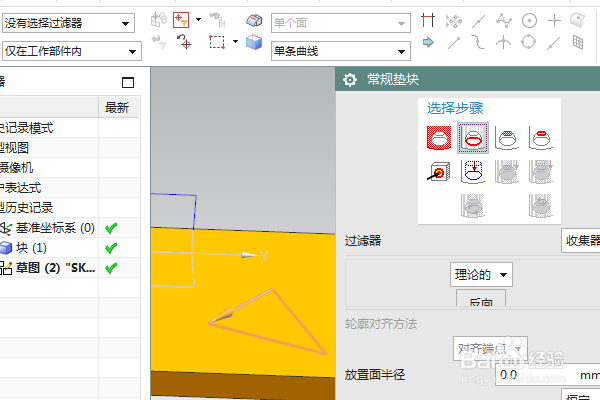

5、如下所示，

对话框变成了“常规垫块”对话框，

按照选择步骤开始选择：

选择实体上平面为放置平面，放置轮廓选择三角形

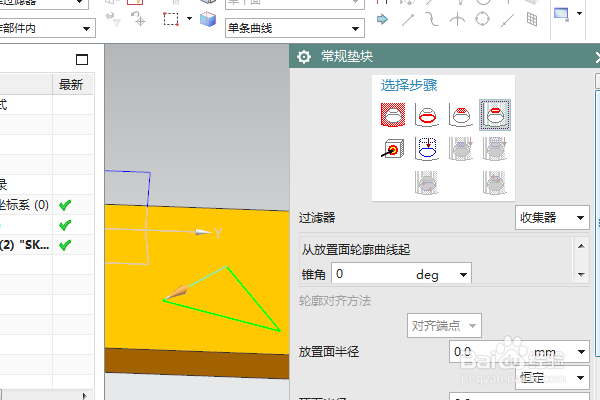

6、如下所示，

点击顶面，角度改成0，

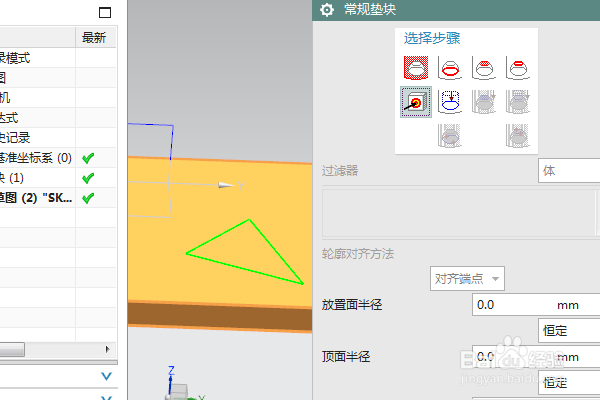

7、如下所示，

选择步骤：目标，点击长方体，

点击确定

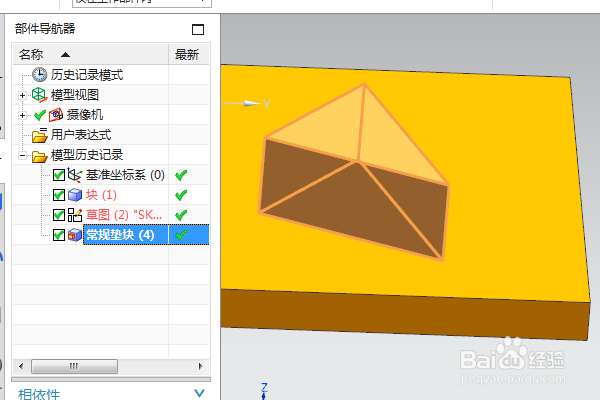

8、如下所示，

看部件导航器，

这个常规垫块（三棱柱垫块）就创建完成，本次练习结束。
