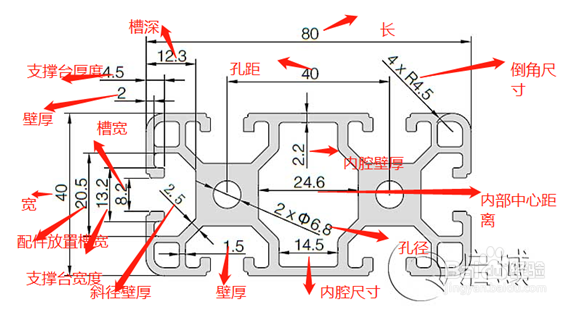

1、上图已经很清楚的标注清楚工业铝型材4080图纸上的具体尺寸。详细数据如下：

2、工业铝型材4080长：80mm、宽为：40mm、槽深为12.3mm、槽宽为8.2mm、支撑台厚度分别为4.5mm和13.2mm、壁厚分别为2mm和1.5mm、配件放置槽宽为20.5mm、斜径虼燎镆姘厚度为2.5mm、内腔尺寸为14.5mm、孔径为2xΦ6.8、内部中心距离为24.6mm、内腔壁厚为2.2mm、中心孔距为40mm、倒角尺寸为4xR4.5。

3、需要注意的是工业铝型材4080是一款槽宽为8mm的欧标型材，但是图上的槽宽标注为8.2mm。这是因为多出的2mm是为了可以方便铝型材配件的放置。行业内的每款型材槽宽都会多出2mm用来放置配件。如槽宽为6mm的型材图纸上标注的是6.2mm，槽宽为10mm的型材标注的为10.2mm。而行业内大家所说的壁厚，一般是指斜径壁厚。
