CAD如何标注直径公差

2025-05-09 10:08:09

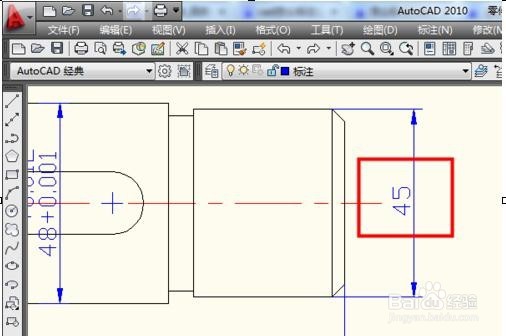

1、首先，打开一种需要使用CAD标注直径公差的图纸，如图所示

2、在CAD命令行中输入ed，然后回车

3、光标会变成小方块，点击选择想要改为公差的标注会出现文字编辑窗口

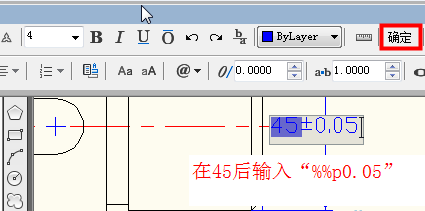

4、在标注45后面输入%%p0.05(%%p会自动变成±号)，然后确定

5、这样CAD公差标注就解决了

6、不同符号都有不同的文字替代，在文字输入时鼠标右键点击，选择符号，就会出现
