有源电力滤波装置的产品选型方法

1、有源电力滤波装置的设计依据——国标 我国对于电网谐波的国家标准是 GBT-14549-93《电能质量公用电网谐波》 ，规定了电网电压畸变率限值和公共连接点（PCC）的谐波电流限值。

2、有源电力滤波装置的设计依据——系统容量 供电系统容量越大，即系统的等值导纳越小，母线谐波电压水平越低，因此提高供电系统的容量，是遏制谐波影响的重要措施之一。由于滤波装置总是与系统相连，因此系统阻抗对滤波效果的影响必须考虑， 这种情况下滤波效果由滤波装置与系统综合阻抗决定， 滤波装置设计时各参数选择必须考虑系统情况。系统的阻抗原则上应该用实测值，有时也可以根据供电系统的短路容量或网络有关参数近似计算其等值阻抗，这种方法一般用于6~10kV的中小型滤波装置参数的初步选择中。

3、有源电力滤波器装置的工作原理——LBAPF 有源滤波器的基本原理是从电网中检测出谐波电流，经内部芯片快速计算、分析、比较，控制主功率单元产生一个与该谐波电流大小相等而极性相反的补偿电流，从而使电网电流只含基波成分。这种滤波器能对频率和幅值都变化的谐波进行跟踪补偿，且补偿特性不受电网阻抗的影响。 有源滤波器 APF 的设计非常简单，补偿特性不受电网阻抗的影响，只需按照所需谐波电流配置。

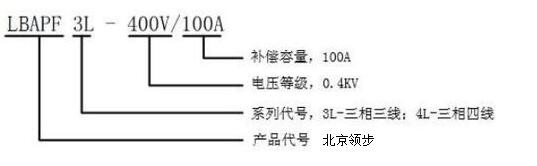

4、有源电力滤波装置的产品选型——规格型号
