帧中继Frame Relay

1、配置R2

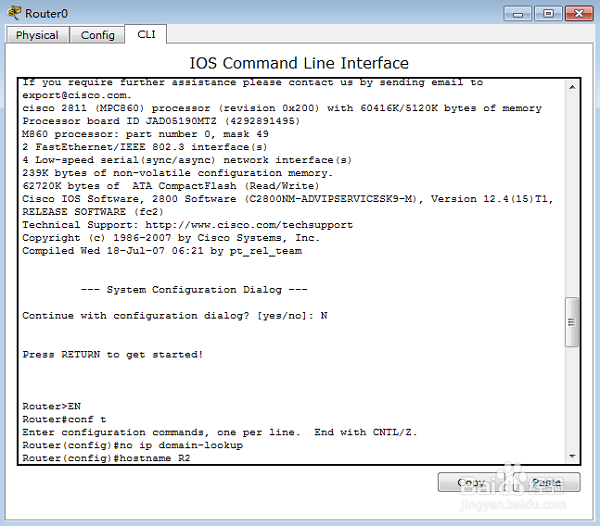

Router>EN    进入特权配置模式

Router#conf t   进入全局配置模式

Router(config)#no ip domain-lookup   取消名称解析

Router(config)#hostname R2  配置路由器的名字

2、R2(config)#int fa0/1  进入接口配置模式

R2(config-if)#ip address 172.18.1.1 255.255.255.0   配置ip地址

R2(config-if)#no shutdown    激活端口

3、R2(config-if)#

R2(config-if)#int s 0/0/0   进入接口配置模式

R2(config-if)#encapsulation frame-relay

 对串口serial0/3/0进行frame-relay封装

R2(config-if)#no shut   激活端口

4、R2(config-if)#

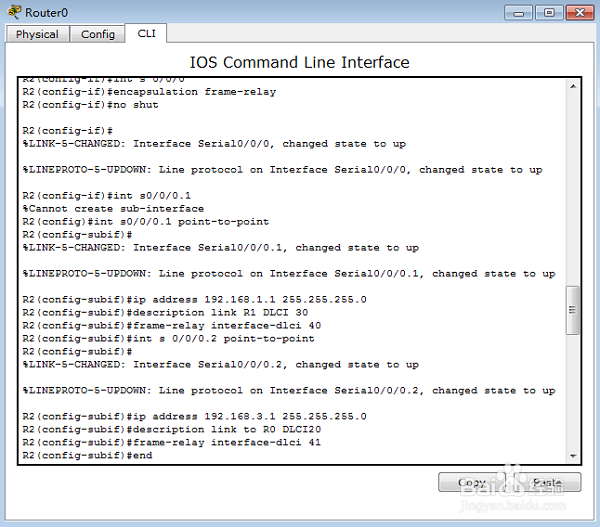

R2(config)#int s0/0/0.1 point-to-point   进入串口的子接口配置模式

R2(config-subif)#

R2(config-subif)#ip address 192.168.1.1 255.255.255.0   为子接口配置IP地址

R2(config-subif)#description link R1 DLCI 30    为子接口添加描述

R2(config-subif)#frame-relay interface-dlci 40  配置DLCI（数据链路连接标识）

5、R2(config-subif)#int s 0/0/0.2 point-to-point  进入串口的子接口配置模式

R2(config-subif)#

R2(config-subif)#ip address 192.168.3.1 255.255.255.0  为子接口配置IP地址

R2(config-subif)#description link to R0 DLCI20   为子接口添加描述

R2(config-subif)#frame-relay interface-dlci 41  配置DLCI（数据链路连接标识）

R2(config-subif)#end

6、R2#

R2#conf t

R2(config)#router eigrp 100 在路由器上启用EIGRP路由协议

R2(config-router)#network 172.18.0.0  通告与自己直接连的网段

R2(config-router)#network 192.168.3.0

R2(config-router)#network 192.168.1.0

R2(config-router)#exit

R2(config)#exit

R2#

R2#copy running-config startup-config  保存配置

R2#

7、配置Cloud0分别对应三个路由器。

第一步：选择端口

8、配置Cloud0分别对应三个路由器。

第二步：填写DLCI和NAME

9、配置Cloud0分别对应三个路由器。

第三步：添加
