USB-IF CVTest 兼容性测试教程

很多伙伴还不知道USB-IF CVTest 兼容性测试，今天小编说明来告诉大家，希望能够帮助到大家

工具/原料

CVTest软件： 版本 1.5.7.3

USB3.0 高速 Hub，Hub 为型号为 UNITEK Y-3098ABKUSB3.04PortHub30cm

PC环境： Windows 10 专业版

开始测试

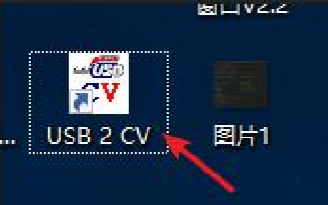

1、将 USBHub 连接至主机 USB 口，待测设备连接至 USBHub 上。双击桌面 CVTest 图标，打开测试软件。如下图所示

2、选择待测主机控制器，此处直接点击 Continue 即可。确认后会弹出另外一个对话框，请求再次确认，此处依然直接点击 Continue。

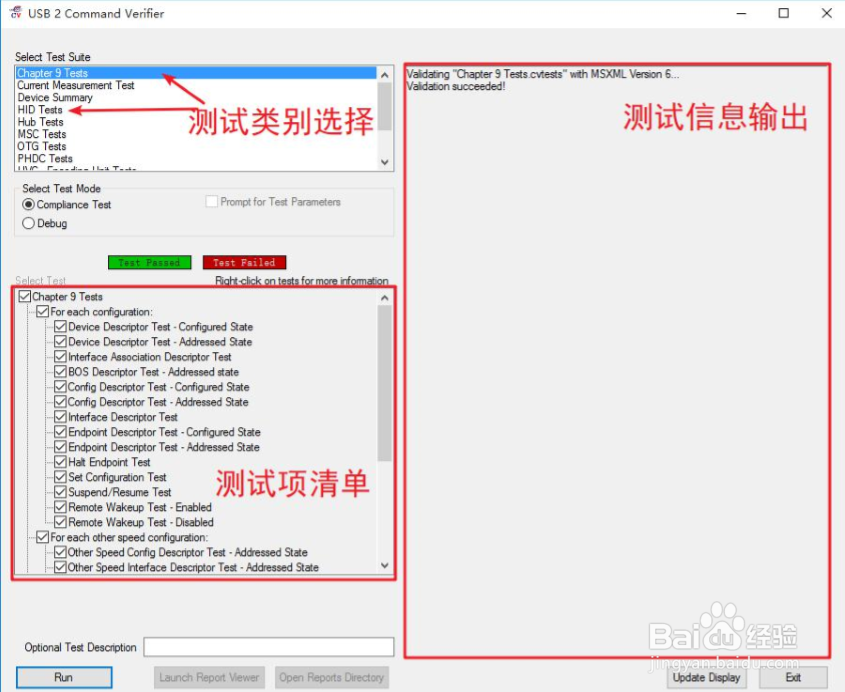

3、进入 CVTest 测试菜单界面如下图所示。 左上角为测试类别选择，对于 HID 键盘设备来说，需要进行的测试项为 Ch锾攒揉敫apter9Tests 以及 HIDTests。其中 Chapter9Tests 为公有 USB 请求测试，建议所有设备类都通过此测试，而 HIDTests 仅针对 HID 设备进行测试。 左下角为测试项清单列表，表明测试类别中包含的测试项。 右边为测试信息输出框，此处会输出正在进行的测试项及测试结果 (类似编译信息输出)

Chapter9 Tests

1、在测试类别框中选择 Chapter9Tests，点击左下角 Run 按钮开始测试。

2、弹出待测设备选择对话框，如下图所示。此处根据 PID=0103，VID=27dd 确擢噘橄堕认第二个设备为实际待测设备。选择后点击 OK 开始测试。

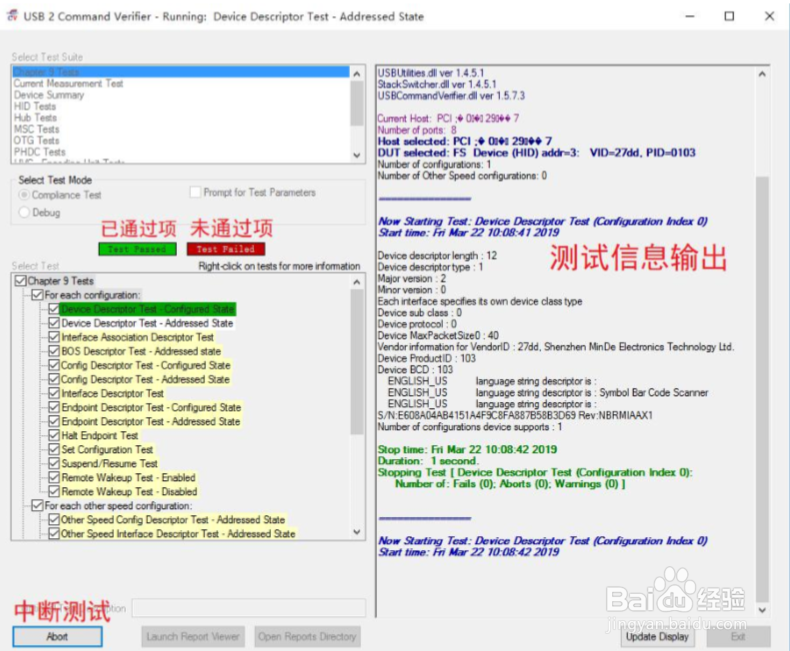

3、测试进行中，如下图所示。已通过的测试其背景色将被标注为绿色，未通过项其背景色被标注为红色。右侧输出测试信息，点击左下角 Abort 可放弃测试。

4、对 HID 键盘，全部测试项完成后将提示继续进行 HIDTests，此处直接点击 OK 即可

5、弹出测试结果。只有当该测试类别下全部测试项均通过，该测试类别才会提示测试通过。

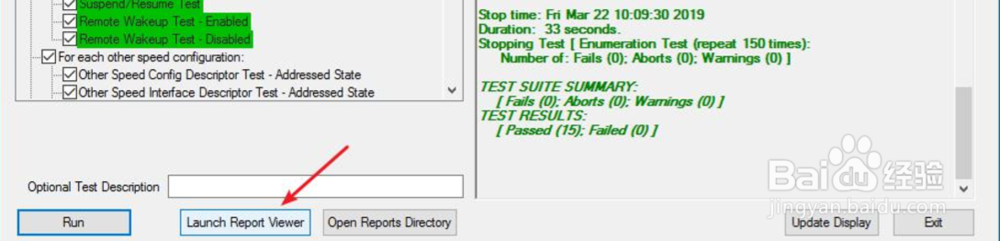

6、测试结束后可点击左下角 LauchReportViewer 查看测试报告。
