ETSB-I电缆识别仪的使用方法及步骤

1、在进行测试工作之前，将被测电缆断电，其周围环境应处于安全状态。

2、发生器与被测电缆相连，红色夹子与被识别电缆的一根芯线或几根芯线連到一起。将黑色夹子与地钉相連。

3、将电缆远端的芯线与地钉相連。

4、将电缆两端的铠装与地线断开。

5、将电源线插入电源插座。

1、（1） 打开主机电源开关，对主机供电。

2、（2） 主机开始间断向电缆发出脉动直流信号，输出脉动电流信号为30A左右。

1、缓慢调节灵敏度旋钮，使电表开始指示。

2、注意传感器插入电缆的方向及接收机表头摆动幅度的大小。

1、为保证仪器的正常使用，应注意设置测试回路。

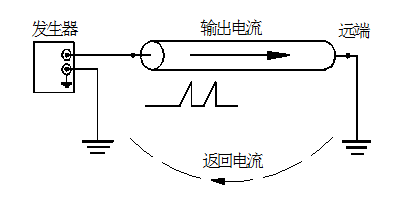

将红色输出插孔与要识别的电缆的芯线相连，将黑色输出插孔与地相连，将电缆芯线在远端与地相连

输出电流在电缆线中沿箭头方向流向远端，通过大地返回发生器，将被识别电缆的所有芯线连到一起，能得到较清楚的信号。
