UG10.0如何建模红色三角套环

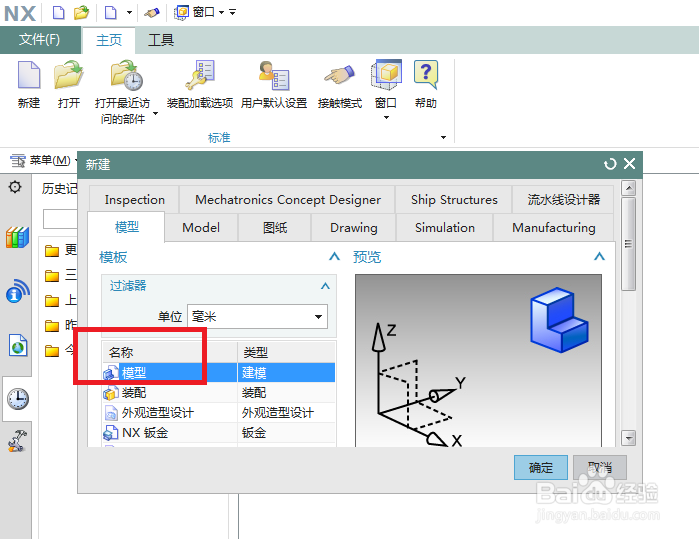

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件。

2、如下图所示，以YZ平面为草图平面创建草图。1、点击工具栏中的草图图标，2、点击基准坐标系中的YZ平面，3、点击确定。

3、如下图所示，进入草图，激活轮廓命令，画一个封闭的三角形，激活圆弧角命令，倒三个圆弧角，激活几何约束道药苍嗓命令，三条线段相等，三个圆弧等径，下边直线与横轴重合，且左端点与坐标原点重合，双击修改线段长度和圆弧半径，点击完成退出草图。

4、如下图所示，重复第2步操作，以XZ平面为草图平面创建草图。1、点击工具栏中的草图图标，2、点击基准坐标系中的YZ平面，3、点击确定。

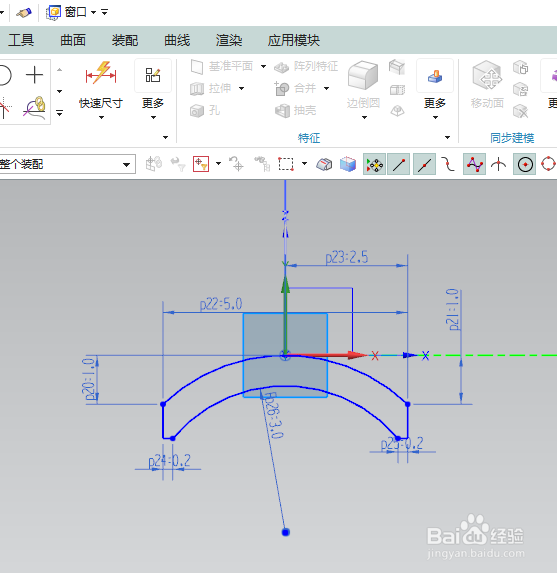

5、如下图所示，进入草图，激活轮廓命令，画迷撞笸痉两条竖线，两条横线，激活圆弧命令，画两个圆弧，激活快速尺寸命令，标注详细尺寸，将所有的线段全部约束到位，激活几何约束命令，两个圆弧同心，点击完成，退出草图。

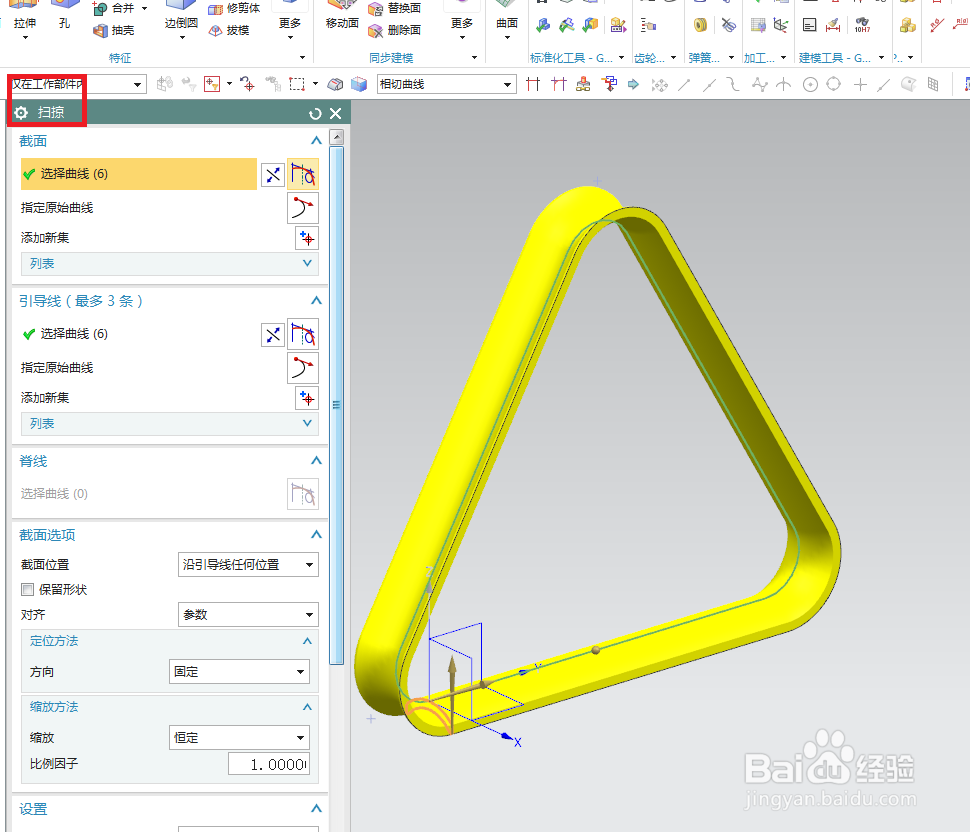

6、如下图所示，执行【菜单——插入——扫掠——扫掠】，截面选择第二个草图，引导线选择第一个草图，看着效果点击确定。

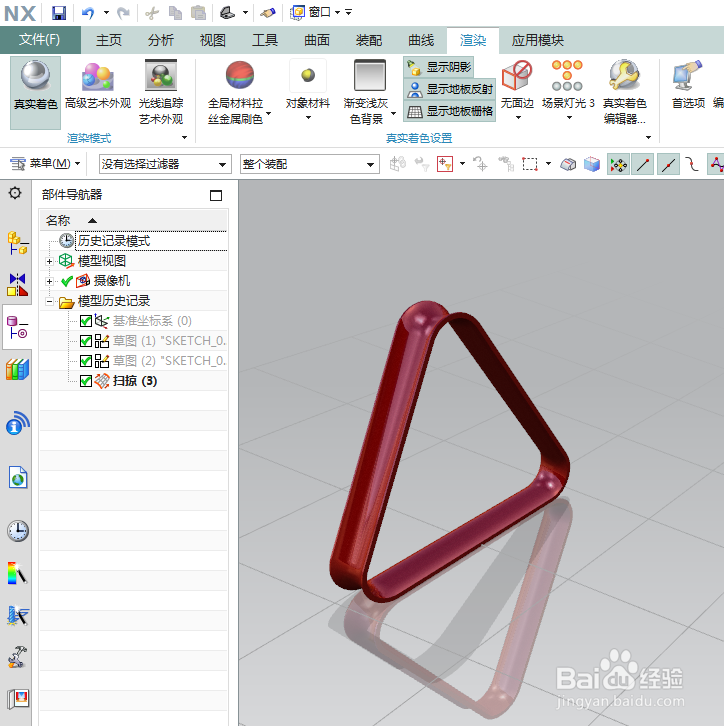

7、如下图所示，在设计树中隐藏所有的草图、基准坐标系，将显示改成着色，再去渲染，选择真实着色，选中实体，对象材料中选择一种红色，最后的效果如下图。————怎么样，是不是很简单。
