PLC控制松下伺服调试教程

1、1.先搜索下载安装，松下伺服软件PANATERM ver.6.0，注意区分64位与32位。确保版本安装正确。

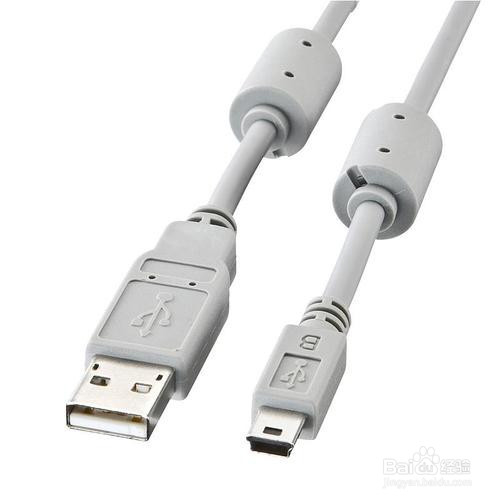

2、准备好MINI口的USB连接线，mini口插松下驱动器 的 X1 接口 ，USB 端连接电脑USB 口。

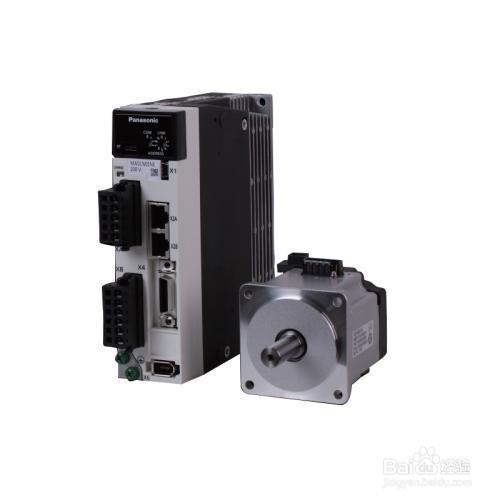

3、将电机与驱动器的编码线和驱动器正常连接，驱动器显示屏无闪烁数字报警编码。

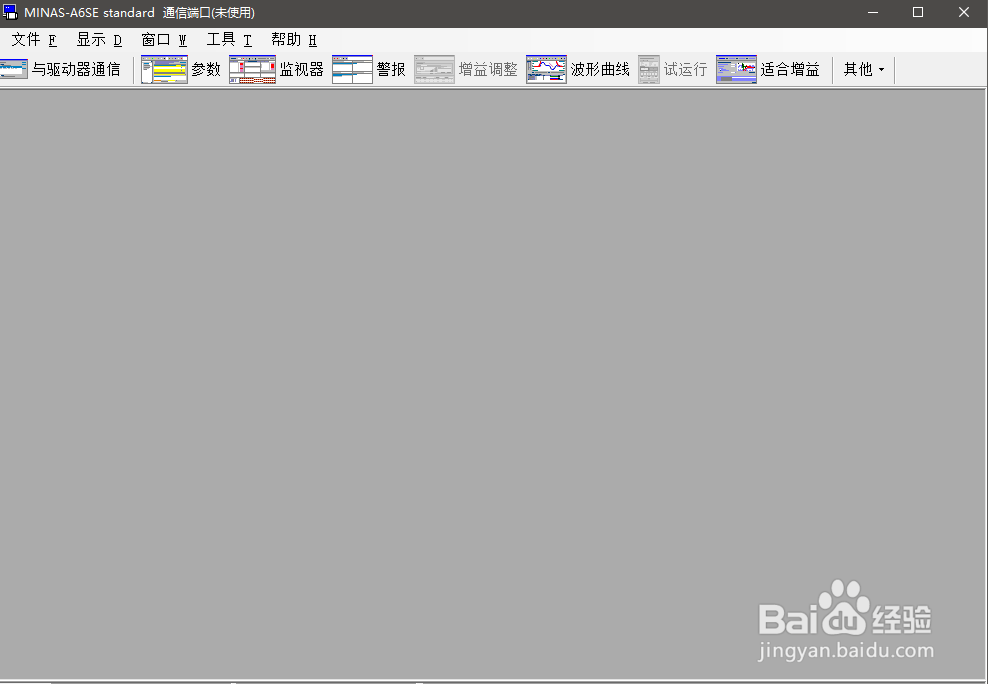

4、打开安装好的松下伺服软件PANATERM ver.6.0，选择与驱动器通信，点击 OK

5、确认后进入主画面，点击第二项“参数”选项卡。

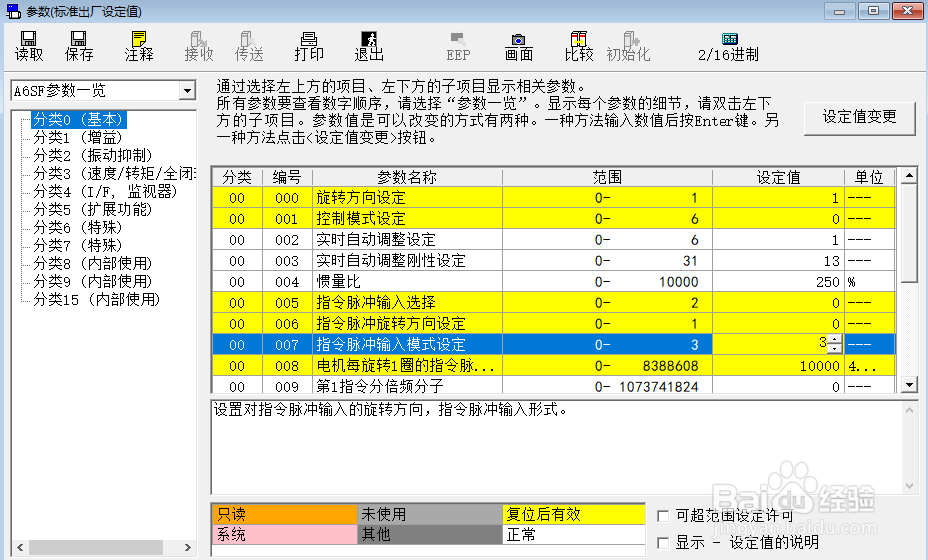

6、进入参数设置，通常PLC采用的是脉冲加方向的模式控制，因此将参数007号的“指令脉冲输入模式”改为3，确认后点击左上角传送按钮即可。（注意，黄色参数为断电重启后生效，因此需断电后启动）。

7、注意，修改完007参数后，将PLC脉冲与方向，接入驱动器X4端子后，即可控制伺服电机运作转动。但此时需确认旋转方向（0或者1），每旋转一圈指令脉冲数（颖蓟段扛例如设定为1000，则输出1000个脉冲，电机旋转360度），可根据自身需要进行设定。接完伺服X4端子的线以及修改参数后，同样点击“传送”（到驱动器），参数即可保存。黄色标注的为断电重启生效。

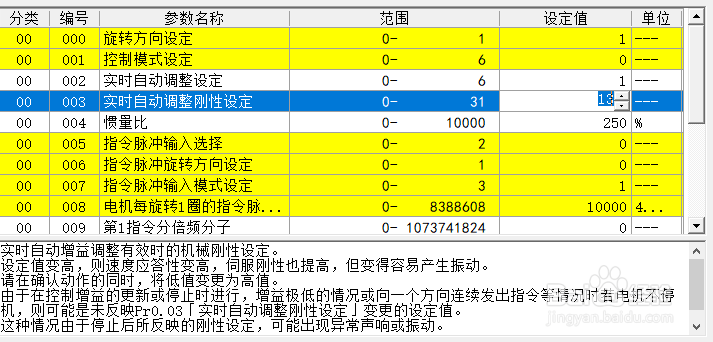

8、接下来需调整好刚性设置。我们先写一段PLC相对定位程序，脉冲频率设置低一些，确保急停开关有效随时可停止PLC输出，以及速度合适。使电机低速先运转起来。选择003号参数递增进行设置（此参数设置传送后无需断电重启）。至此，PLC控制伺服电机的指令脉冲输入设置与刚性调整设置完成。如需修改其他参数可根据下方帮助说明进行调整。
