变压器空载负载特性测试仪的操作方法

1、面板说明

2、键盘使用方法“OK”键选择当前的输入，“取消”可以消除刚才的错误输入，“↑”“↓”“←”“→”则可以方便的实现光标的移动。“切换”键为备用键。键盘的下方为0~9的数据键，在数据输入时，通过这些数字键可以方便的输入数据。

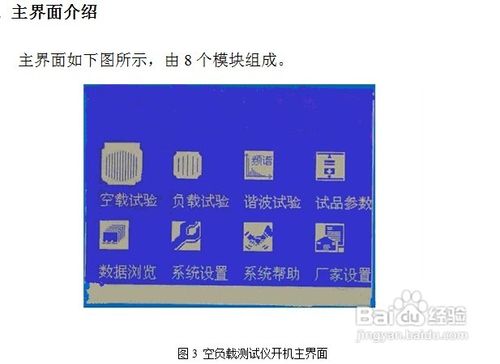

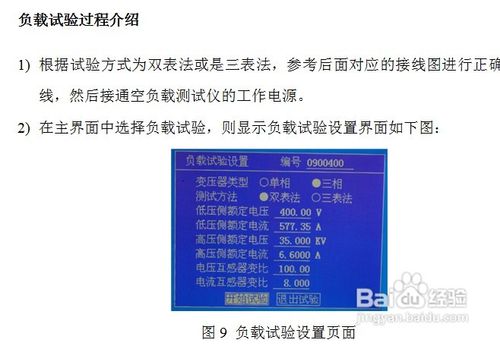

3、空载试验：在该菜单中可以测定单相变压器、三相变压器的空载损耗。负载试验：在该菜单中可以测定单相变压器、三相变压器的负载损耗。谐波试验：对单相或三相电压、电流进行谐波分析试验。试品参数：对预设的变压器参数进行修改、增加、删除等操作。数据浏览：对存储的数据进行浏览，删除等管理。系统设置：设置当前的系统时间。系统帮助：在该项中可以查看各种试验的接线图。厂家设置：该功能为厂家生产调试用。

5、上图中，编号一栏为变压器的编号，编号的长度为7位，前两位代表变压器类型，后五位代表变压器容量（运行输入的最大容量值为63000），单位为KVA，如变压器类型为S9，容量为315KVA，则其编号一栏应输入：0900315。数据的输入方法如下（以Un1为例，输入值为35.00）：使用方向键把光标移动到Un1后的数据输入栏中，通过数字键盘直接输入35.00，输入完成后按OK键即可。注意在光标停留在Un1后的输入栏时，屏幕最下方提示“高压侧额定电压”（屏幕最下方总是提示当前光标输入栏的参数意义）。

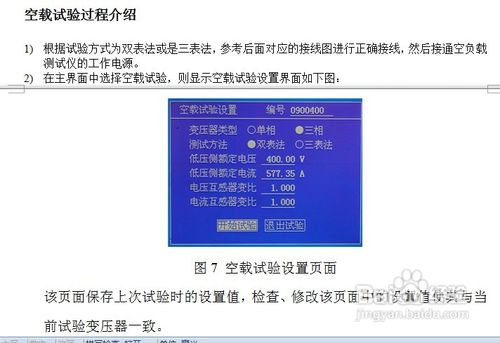

9、 该页面保存上次试验时的设置值，检查、修改该页面中的设置值使其与当前试验变压器一致，尤其要注意检查编号的后5位所代表的容量值、高压侧额定电流、电流互感器变比等，避免设定值错误或者试验电流超量程。

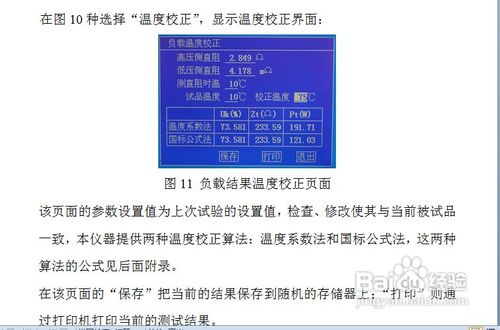

11、

13、
