使用CAD绘制调制器图形符号

2025-07-13 15:23:44

1、打开CAD，使用矩形工具绘制一个矩形，如下图。

3、使用直线工具绘制两条辅助线，如下图。

4、使用圆工具，在底边上绘制一个圆，如下图。

6、使用直线工具，绘制一条斜线与底边相交，如下图。

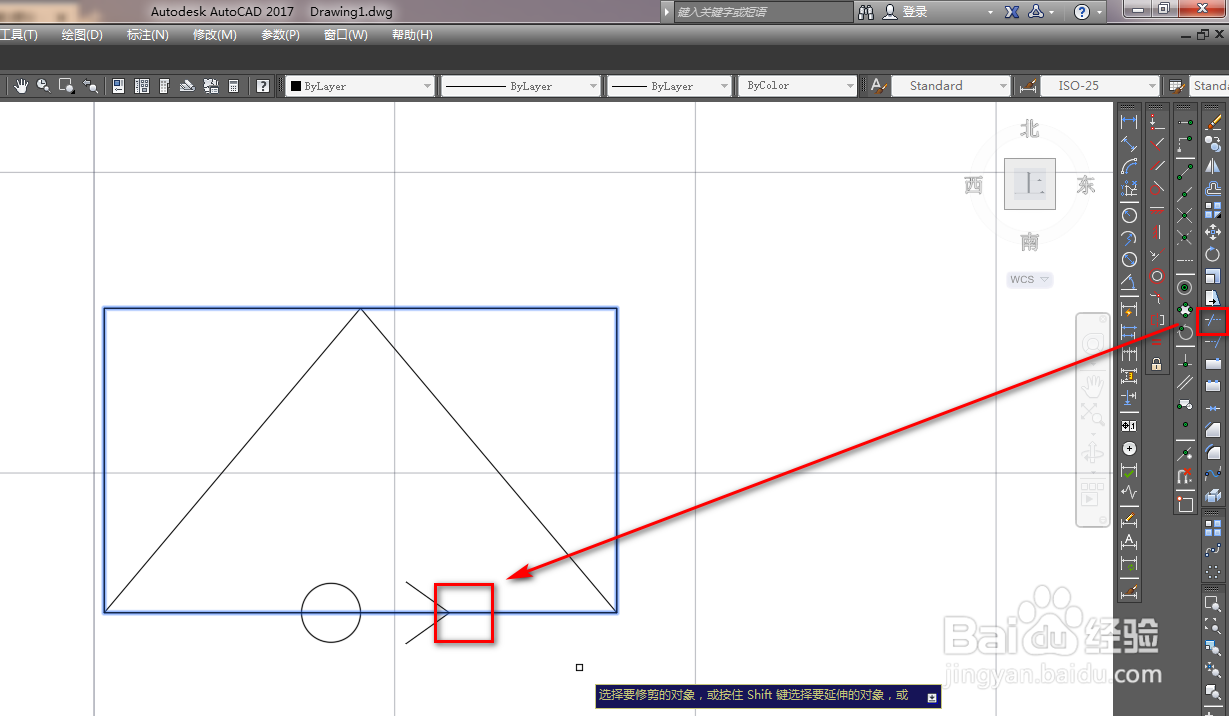

8、使用修剪工具将多余的线段修剪掉，如下图。
