AutoCAD学习实用小技巧（十三）

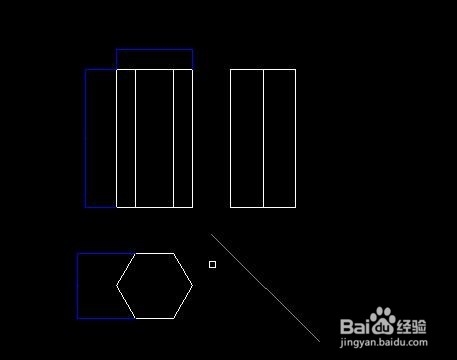

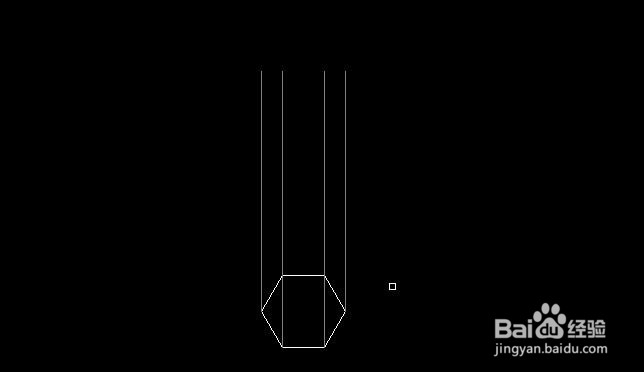

1、学习工程制图一定要会在CAD上画三视图。三视图的作用在于将物体的正面，侧面，竖面放在平面图上。如图为某零件的三视图半抛图。

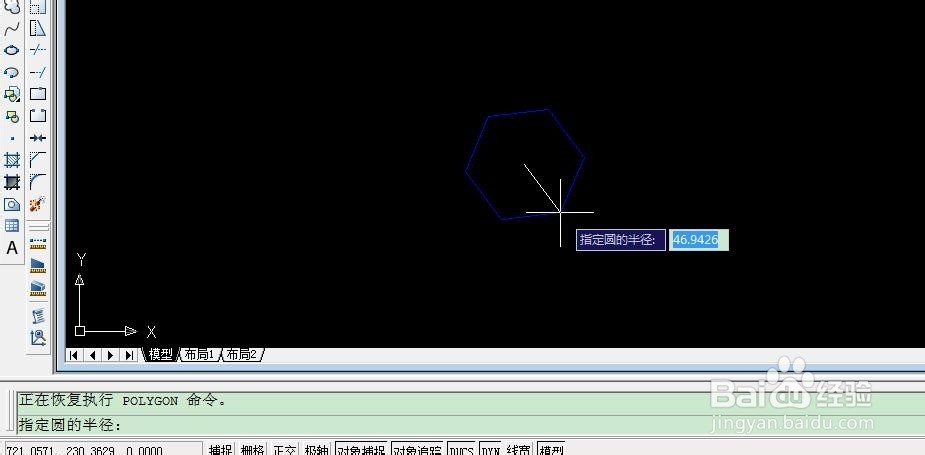

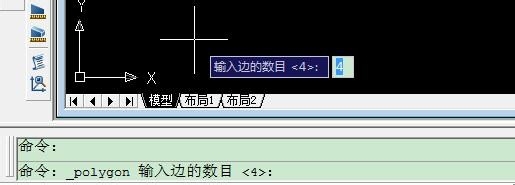

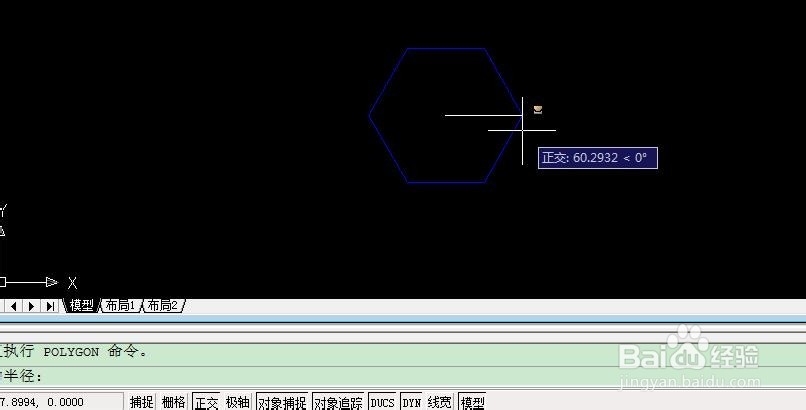

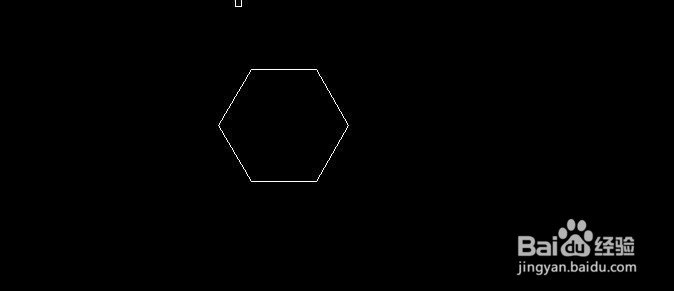

2、三视图的位置一般为：俯视图在正视图下方，左视图在正视图右边。下面我们来画一个正六边体。先画一个六边形。选取边数为6，（可以发现你想画的六边形角度可以不断变化，如果想弄的横平竖直的可以按住shift键，或者使用最下面的正交）

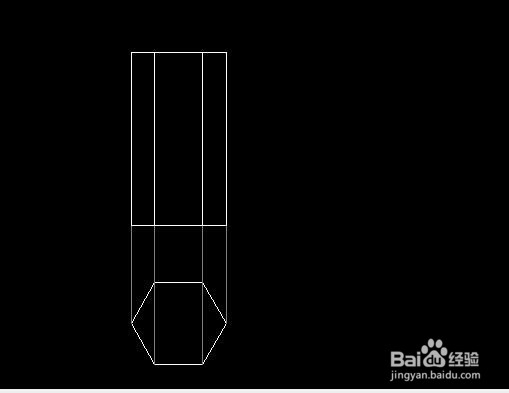

3、之后画辅助线，定好我们需要的主视图的位置。然后用画正六边形一样的线层画主视图。此时虚线可保留，最后修整时再删掉。

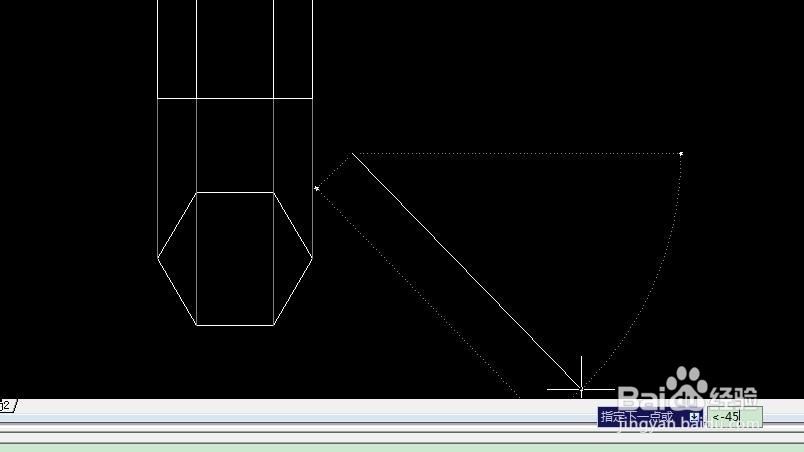

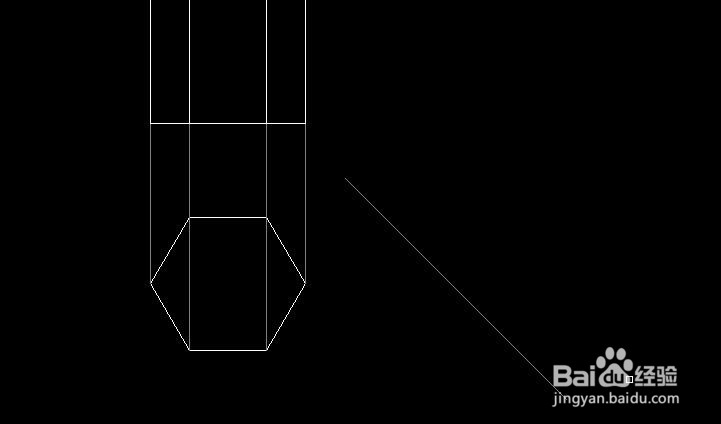

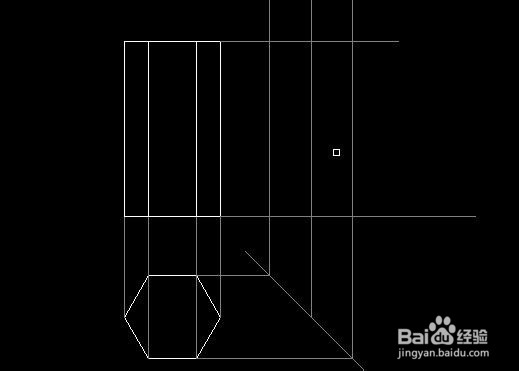

4、之后画一条-45度的线。将俯视图含有的长度属性“宽”，主视图的属性“高”，通过虚线继承到左视图。

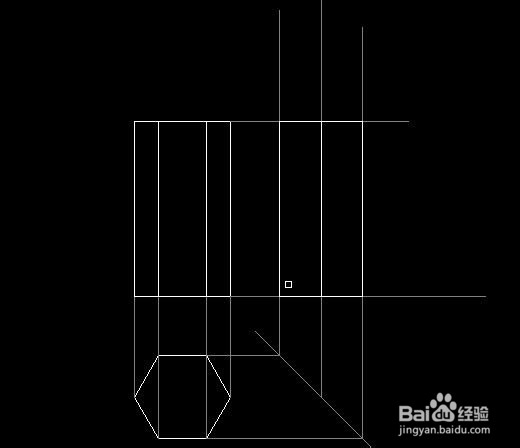

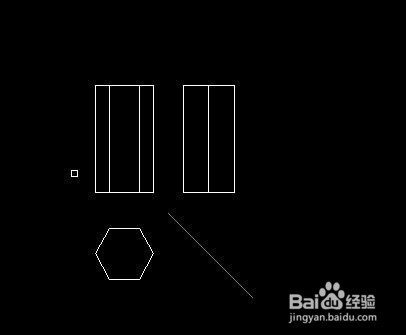

5、此时可用线画好左视图了

6、完成后需要做的是去除虚线，并且在合适的位置标好长宽高的数据。
