CAD画建筑图实例教程

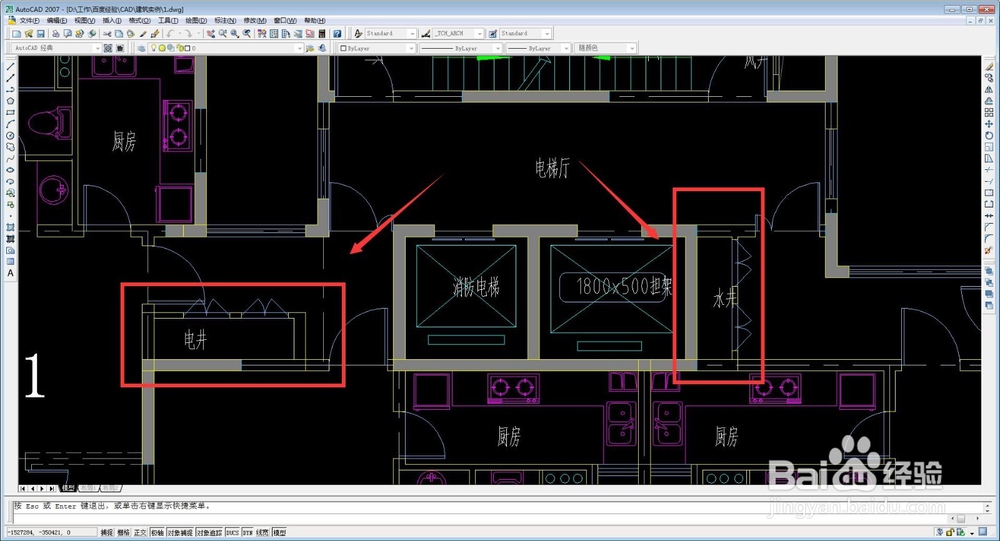

1、我们以一个住宅楼为例子给大家讲一下如何绘制建筑图，首先要绘制的是平面图，一般住宅楼都是一梯两户，多个单元，我们现在需要绘制的就是标准层。

3、搞定以后，咱们把标准层补全，该放家具的地方摆上家具，该摆洁具的地方摆上洁具，整体设计要符合规范要求，最好找老师傅帮你校检一下，校检完成我们拿着图纸去和甲方先沟通一下，看看有没有问题。

6、立面绘制完成，我们反推屋顶，将屋顶绘制出来，要注意屋顶是否上人，是否放置水箱。

8、而如果说我们经验并不是的丰富，建筑结构学的也不是很好，这时我们需要请结构专业的同事帮我们把把关，把地下布局调整合理。
