网线水晶头接法图解

2025-06-23 17:08:54

1、具有8P槽的压线钳

网线水晶头接法图解

2、五类网线,也就是现在最常用的网线若干米

网线水晶头接法图解

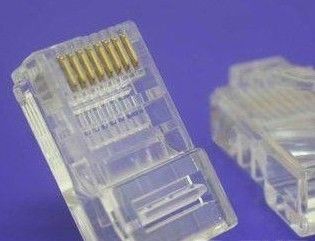

3、RJ-45插头,也就是所谓的水晶头若干

网线水晶头接法图解

4、网线标准线序  标准568A:1绿白,2绿,3橙白,4蓝,5蓝白,6橙,7棕白,8棕  标准586B:1橙白,2橙,3绿白,4蓝,5蓝白,6绿,7棕白,8棕  上网只用到1 2 3 6 1.2下传3.6上传,电话用4.5 7.8是做为电源用,有些设备要,国际标准

网线水晶头接法图解

5、用压线钳将网线的胶皮剪掉长约2cm即可。按照上面说的标准线序把网线排列好,可能情况如下图

网线水晶头接法图解

6、把8股线末端剪齐。将水晶头有塑料弹簧片的一端向下,有金属针脚的一端向上,把整齐的8股线插入水晶头,并使其紧紧的顶在顶端。把水晶头插入8P的槽内,用力的握紧压线钳即可!

网线水晶头接法图解
