电脑接口大全

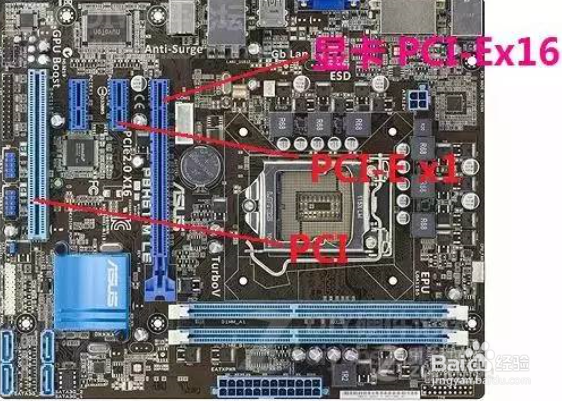

主板采用了开放式结构。主板上大都有6-15个扩展插槽，供PC机外围主板设备的控制卡（适配器）插接。通过更换这些插卡，可以对微机的相应子系统进行局部升级，使厂家和用户在配就女蒿鸳置机型方面有更大的灵活性。 总之，主板在整个微机系统中扮演着举足轻重的角色。可以说，主板的类型和档次决定着整个微机系统的类型和档次。

2、DDR SDRAM插槽就是通常所说的内存插槽了DDR...DDR2...RRD3这些，受这些接口限制....前二个基本淘汰插槽中间的坎也是防呆的 主板上的大多接口都是有方向的内存插槽一般主板上都有四个，当你买到两条内存的时候插到一样颜色的接口上，就是所谓的“双通道”了.

4、内存插槽下面的两个接口，蓝色和白色的蓝色的接口叫IDE接口，在已被SATA淘汰，估计好多新人都没用过以前的硬盘和光驱，少了这个接口是不行的，以前就是连接光驱和硬盘的防呆设计就是那个缺口了白色的接口是主板整体的供电部分了，现在大多数都是24pin的

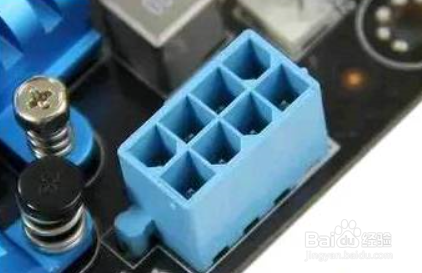

6、CPU供电接口ATX12V这个接口是给CPU供电的接口。有些主板是4pin的。这个图是主板8PIN。所以就多了四个

8、PWRSW=电源开关...短接一下就可以开机了.....RESET=复位....短接就可以重启....HDLED=就是硬盘读写灯了....机箱上有个灯总一闪一闪的...连接的就是这里了...Power LED 就是开机时候长亮的那个灯.....

第二部分电源接口

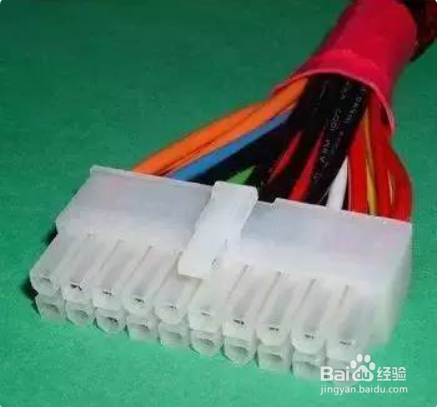

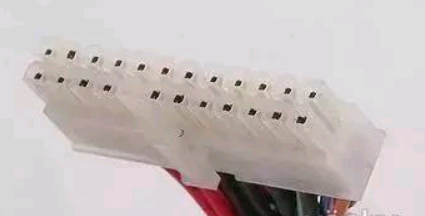

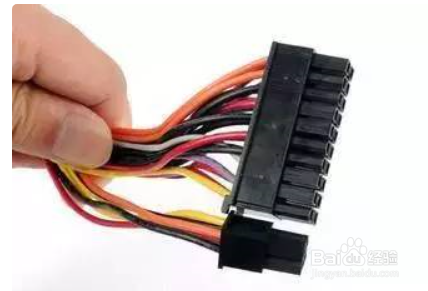

1、电源常用接口常见的电源的供电接口大概分为以下几种：24Pin、20Pin、20+4Pin、可提供12V、5V、3.3V三种电压20Pin的主板基本淘汰了、但20+4Pin依然是目前电源最常见的接口可能是厂家还是会考虑兼容性吧、纯24Pin主板供电的电源还是非常少的

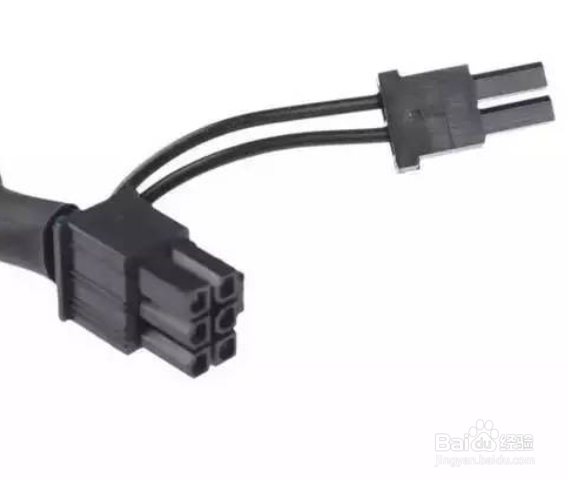

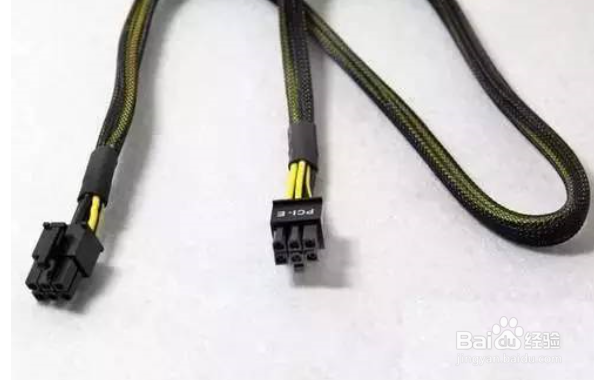

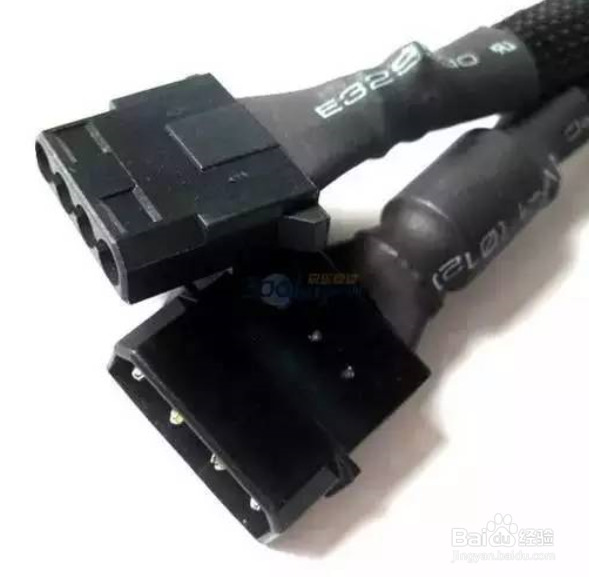

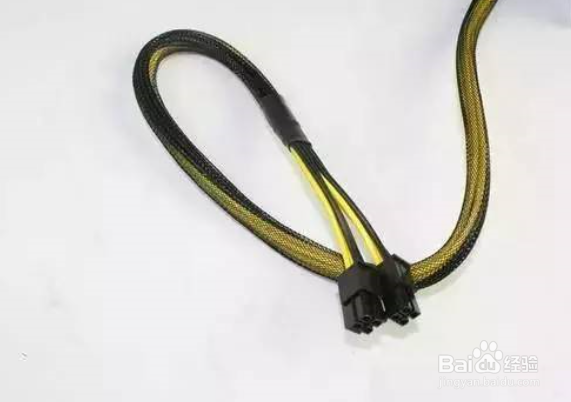

3、显卡供电6Pin、8Pin、6+2Pin可提供12V一种电压现在一般电源至少都带一个6Pin有些大功率电源会标配8pin、厂家考虑兼容问题、使用6+2Pin其它供电4PIN、可提供12V和5V两种电压常见的大4D用途很广

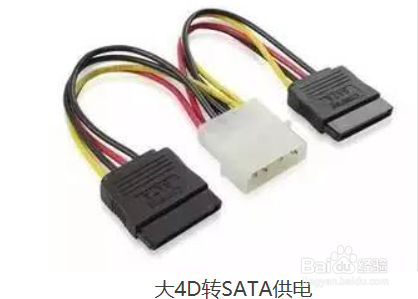

4、硬盘SATA供电可提供12V和5V两种电压其他供电4Pin可提供12V一种电压

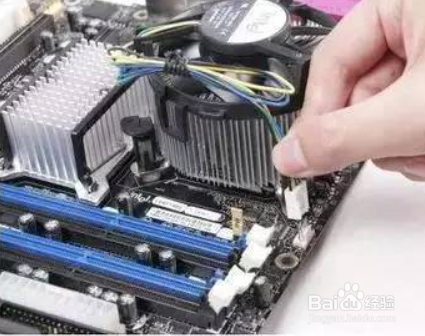

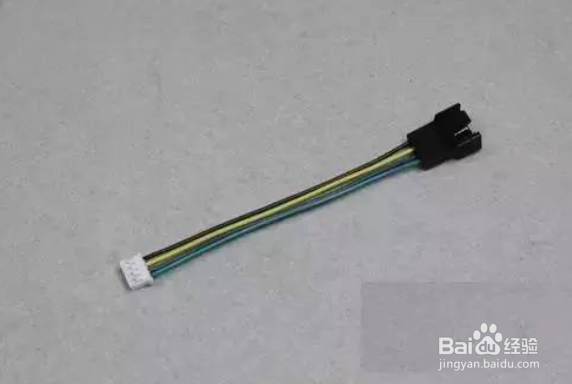

5、主板常见的风扇接口其它供电2Pin可提供12V一种电压

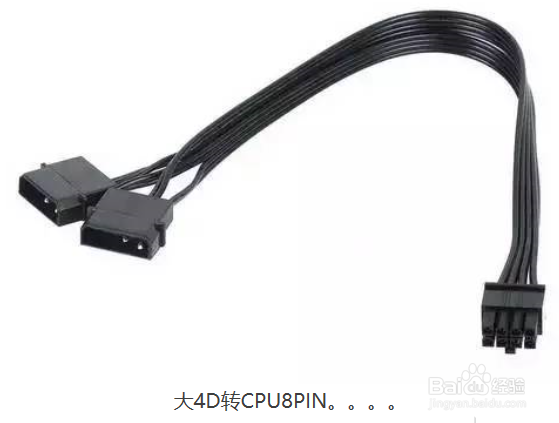

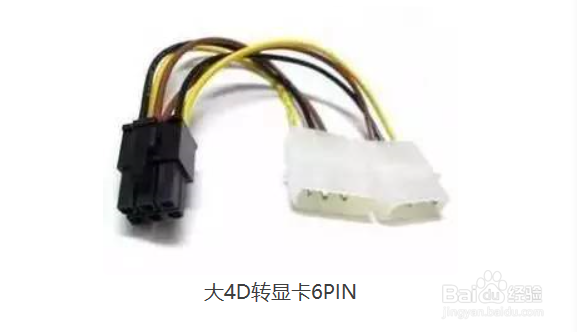

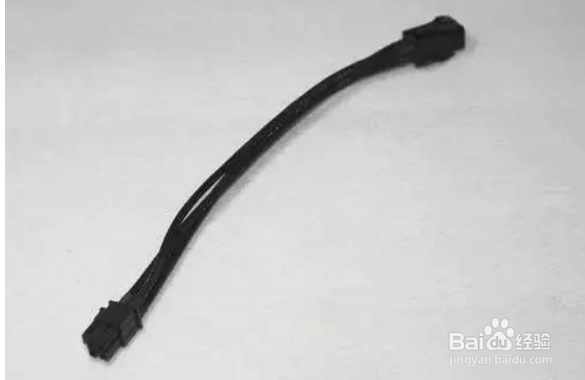

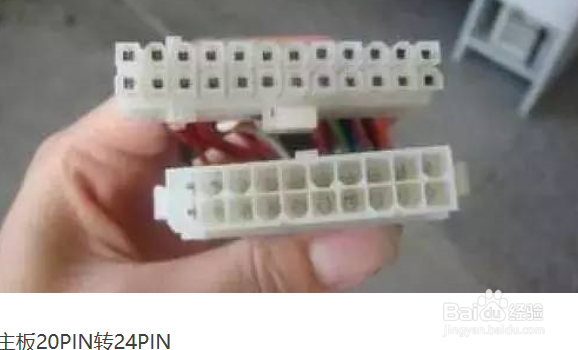

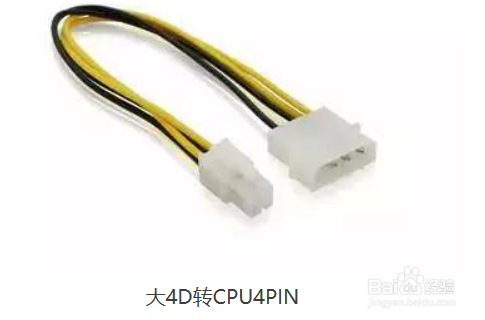

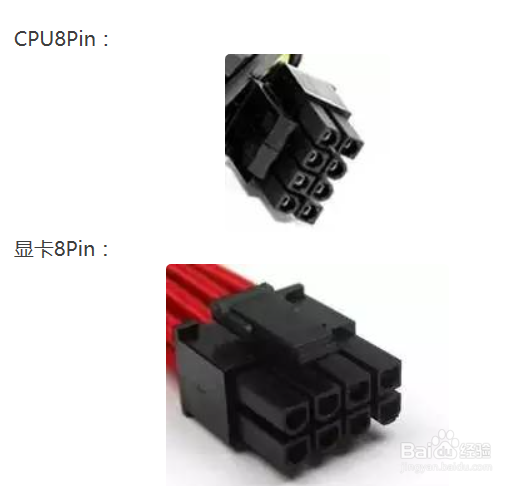

7、针脚一种是正方形口，另一种是六边形口，六边形口是可以插进正方形口里的。而正方形口是插不进六边形口里的， 所以说正常CPU供炼蓄晦擀电的8Pin跟显卡供电的8Pin相互之间不硬插是插不进去的。但是转接线就可能会买错！所以要注意 主板20Pin可以可以直接插到24Pin接口的主板上，一般都能开机，短期应该不会遇到问题。但不建议这么插 显卡6Pin也能插到显卡8Pin里面，但是6Pin只有两根12V而已，照比8Pin的4根12V差得多了，容易出现供电不足，建议不要这么插 上面说了，6Pin有两根12V的线，大4D只有1根12V的线，所以最好是用双大4D转6Pin，两个大4D最好插在不同的两根电源大4D线上，如果是双大4D转8Pin的话，这么插就更必要了，把功耗分散开。 转接线慎用！一定要确定安装牢靠、要是在使用时断开了的话，硬件很可能会烧毁。

第三部分显示器接口

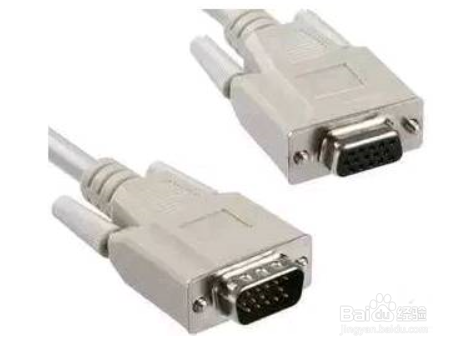

1、15镅氪瓷杵针D-Sub输入接口：也叫VGA接口，CRT彩显因为设计制造上的原因，只能接受模拟信号输入，最基本的包含R\G概嗤先眚\B\H\V（分别为红、绿、蓝、行、场）5个分量，不管以何种类型的接口接入，其信号中至少包含以上这5个分量。 大多数PC机显卡最普遍的接口为D-15，即D形三排15针插口，其中有一些是无用的，连接使用的信号线上也是空缺的。除了这5个必不可少的分量外，最重要的是在96年以后的彩显中还增加入DDC数据分量，用于读取显示器EPROM中记载的有关彩显品牌、型号、生产日期、序列号、指标参数等信息内容，以实现WINDOWS所要求的PnP（即插即用）功能。 普通的模拟RGB接口在显示过程中，首先要在计算机的显卡中经过数字/模拟转换，将数字信号转换为模拟信号传输到显示设备中，而在数字化显示设备中，又要经模拟/数字转换将模拟信号转换成数字信号，然后显示。 在经过2次转换后，不可避免地造成了一些信息的丢失，对图像质量也有一定影响。

4、DisplayPort接口DisplayPort是由视频电子标准协会(VESA)发布的显示接口。作为DVI的继任者，DisplayPort将在传输视频信号的同时加入对高清音频信号传输的支持，同时支持更高的分辨率和刷新率。它能够支持单通道、单向、四线路
